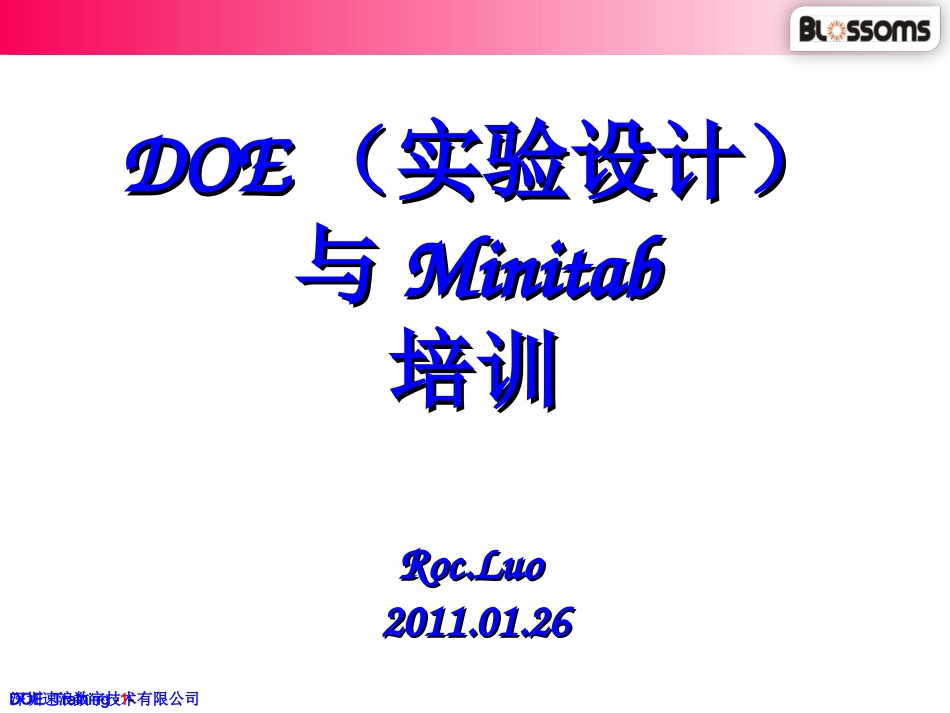

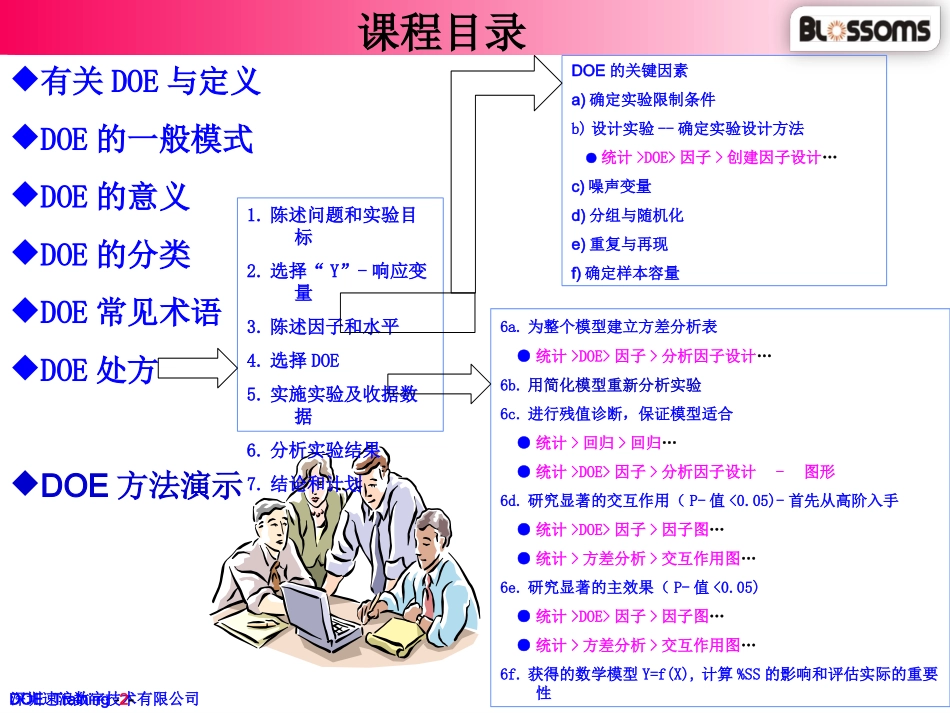

深圳速浪数字技术有限公司DOETraining-1-DOEDOE（实验设计）（实验设计）与与MinitabMinitab培训培训Roc.LuoRoc.Luo2011.01.262011.01.26深圳速浪数字技术有限公司DOETraining-2-课程目录有关DOE与定义DOE的一般模式DOE的意义DOE的分类DOE常见术语DOE处方DOE方法演示1.陈述问题和实验目标2.选择“Y”-响应变量3.陈述因子和水平4.选择DOE5.实施实验及收据数据6.分析实验结果7.结论和计划6a.为整个模型建立方差分析表●统计>DOE>因子>分析因子设计…6b.用简化模型重新分析实验6c.进行残值诊断，保证模型适合●统计>回归>回归…●统计>DOE>因子>分析因子设计-图形6d.研究显著的交互作用（P-值<0.05)-首先从高阶入手●统计>DOE>因子>因子图…●统计>方差分析>交互作用图…6e.研究显著的主效果（P-值<0.05)●统计>DOE>因子>因子图…●统计>方差分析>交互作用图…6f.获得的数学模型Y=f(X),计算%SS的影响和评估实际的重要性DOE的关键因素a)确定实验限制条件b)设计实验--确定实验设计方法●统计>DOE>因子>创建因子设计…c)噪声变量d)分组与随机化e)重复与再现f)确定样本容量深圳速浪数字技术有限公司DOETraining-3-DOE:即实验设计(DesignofExperimental)--是对实验方案进行优化设计、以降低实验误差和生产费用，减少实验工作量并对实验结果进行科学分析的一种科学研究方法；是一种藉用实验的手段来决定最佳设计或生产的方法。Minitab软件：是为DOE、质量改善、教育和研究应用领域提供统计软件和服务的先导。MINITAB被许多世界一流的公司与四千多所院校所采用。有关DOE与定义爱迪生的助手尼古拉.特勒撒说：“我非常同情他的工作状况，如果有一点点理论和计算能帮助他的话，就将节省他90%的精力。”爱迪生是靠苦干拼出来的，他是在边试验边分析后确定下次试验该怎幺做的。这种方法速度太慢，已经无法适应快速发展的需求了。天才靠的是1%的灵感和99%的汗！--ThomasEdison爱迪生的汗水深圳速浪数字技术有限公司DOETraining-4-DOE的一般模式因子的来源考虑:因果图(鱼骨图),FMEA,柏拉图,头脑风暴法…每个因子存在不同的水平(level)观测值可能受到噪音的影响,DOE将通过不同的试验,以得到实际的X和Y的关系.<工程或系统的一般模型>深圳速浪数字技术有限公司DOETraining-5-DOE的意义1为什么需要试验设计1、优化设计的必要性提高产量；减少变异性，与额定值或目标值更为一致；减少开发时间；减少总成本；深圳速浪数字技术有限公司DOETraining-6-DOE的意义2基本研究1、发现相关问题2、明了技术要点产品设计1、灵敏度分析2、建立可靠性的公差3、特征组件4、特征结构5、包括低成本组件6、包括低等级物料7、最小的变化8、性能的改善工艺研发1、变量研究2、变量的优化设置3、建立可靠公差4、发现降低成本的解决办法2、实验设计的作用工艺研发5、优化变化6、改善过程中心7、减少生产周期8、降低坏品率9、改善产品的可靠性工艺改善1、解决问题2、明了变量及过程之关系3、进行过程能力研究4、设备及方法比较计量1、进行测量系统研究2、判定误差的主要来源3、最小测量误差深圳速浪数字技术有限公司DOETraining-7-DOE的分类全因子实验2K因子设计2K因子与中心点随机化区组实验部分因子实验设计响应曲面设计田口设计混料设计过程参数设计优化选择最佳的参数组合使产品对杂音最不敏感；应用直交表进行原因检测和平均值的处理；应用直交表使变异最小；最低成本田口试验是运用最多的好方法深圳速浪数字技术有限公司DOETraining-8-DOE常见术语1我们假定过程的结果当中，y1，y2，y3……是我们关心的输出变量，这些我们常常称之为响应（response）我们将影响响应的那些变量称为实验问题中的因子。其中x1,x2,x3是人们在实验中可以控制的因子，我们称为可控因子（controlledfactor）在影响过程和结果的因子中除了控制因子还包括一些不可控因子（uncontrolledfactor）：u1,u2……,他们通常包括环境、操作员、材料批次等，对于这些变量我们通常很难把它们控制在某个精确值上。不可控因子-噪音U响应Y可控因子X可控因子是影响过程最终结果（响应）的输入变量...
