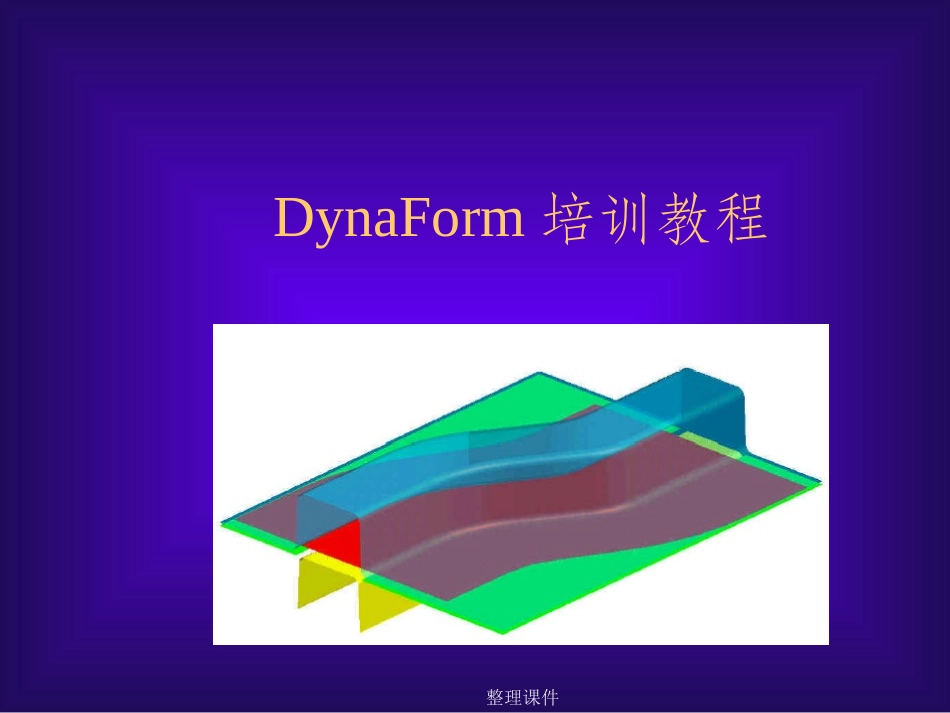

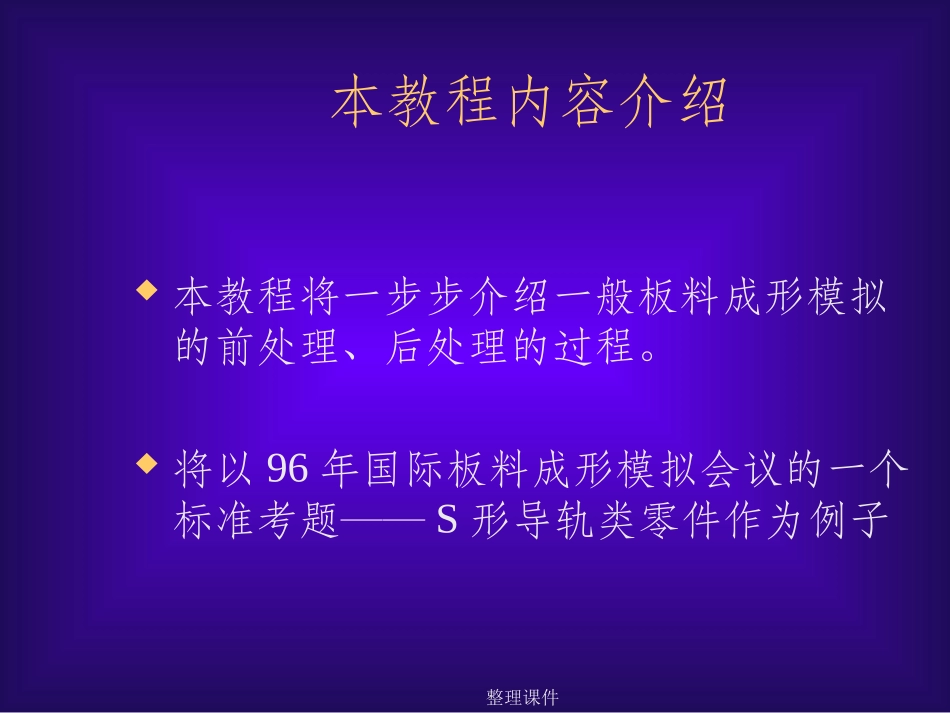

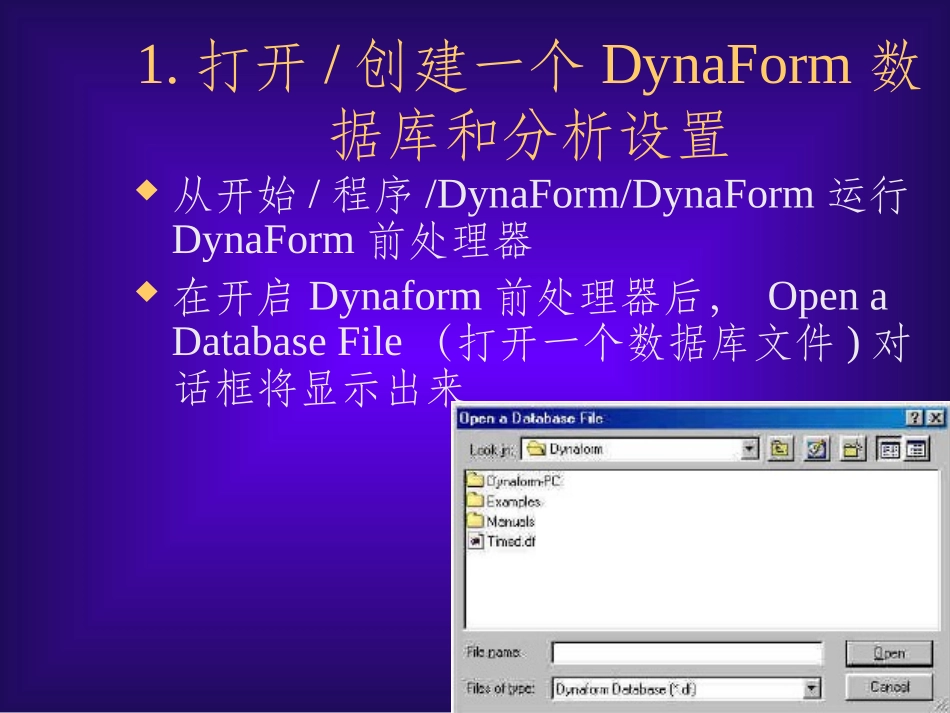

整理课件DynaForm培训教程整理课件本教程内容介绍本教程将一步步介绍一般板料成形模拟的前处理、后处理的过程。将以96年国际板料成形模拟会议的一个标准考题——S形导轨类零件作为例子整理课件1.打开/创建一个DynaForm数据库和分析设置从开始/程序/DynaForm/DynaForm运行DynaForm前处理器在开启Dynaform前处理器后，OpenaDatabaseFile（打开一个数据库文件)对话框将显示出来整理课件由于我们没有创建任何能打开的数据库，因此按Cancel（取消）按钮从菜单条，选择File——》New，CreateaDatabaseFile（创建一个数据库文件）对话框将显示出来在这个对话框中选择恰当的工作目录，然后输入数据库名称，如trainingcase.df，按Open按钮，就创建好了一个Dynaform数据库整理课件AnalysisSetup（分析设置）在创建好一个新的数据库后，AnalysisSetup（分析设置）对话框显示出来在这个对话框中，选择缺省的单位，MM,TON,SEC,N，选择InvertedDraw（反向拉深）作为DrawType(拉深类型）ContactType（接触类型），选缺省值StrokeDirection（冲压方向）BlankThickness（板料厚度）整理课件读取几何数据到数据库Dynaform能读取如下格式的输入文件DynaformDatabase(*.df)FEMBDatabase(*.fmb)IGES(*.igs,*.iges)Dynaform/FEMBLine(*.lin)LS-DYNA(*.dyn,*.mod)DYNAINFile(*.din)NASTRAN(*.dat)LS-Nike3D(*.nik,*.mod)C-Mode(*.fem)MoldForm(*.mfl)IdeasUniversal(*.unv)整理课件在这个教程中，我们将读取Dynaform/FEMBLine数据。进入Dynafomr安装目录\Dynaform\Examples，看到training.exe自解压文件，双击该文件，将进行文件解压，生成三个Dynafoem/fembLine（*.lin）文件，分别是Binder（压边圈），Blank（板料）Die（凹模）的数据文件整理课件从菜单条中选择File->Open进入先前解压后的文件夹，从FilesofType(文件类型)选择DYNAFORM/FEMBLine(*.lin)，将看到三个显示的文件，选择BLANK.LIN然后按Open整理课件如果问及：“DOYOUWANTTOAPPENDTHECURRENTDATABASEWITHTHEINPUTFILE?”表示是否将打开的数据文件加入当前的数据库，点击Yes，将显示打开的数据文件。对剩下的数据文件重复进行该操作，确保将每次打开的文件加入该数据库现在已经读完所有数据，在工具条上选择Isometric图标进入等侧视图整理课件整理课件进行辅助的菜单操作Save/Saveas……要养成一个经常保存的习惯，为了保存数据，选择File->Save(保存变化到一个已经存在的数据库文件)或File->Saveas…….（保存成一个新的数据文件）整理课件ViewManipulation（视图控制）视图控制工具条控制视图方向，如绕某轴旋转，x-y平面视图等整理课件TurningPartsOn/Off（零件的显示控制）在DynaForm中，所有的几何体都是基于零件(part)的，缺省地，每个对象都将被创建或读入一个零件(part)，位于屏幕底部的PartControl（零件控制窗口）可以控制单个零件的显示与否从PartControl（零件控制窗口）选择On/Off整理课件注意出现在PartControl窗口上面的OptionBar(选择工具条)这种选择工具条提供给用户不同的选择零件是否显示的方式既然BLANK.LIN是由线产生的，因此可以通过使用SelectbyLine（通过线选择）或SelectbyName（通过零件名称选择）两种方式选择板料首先，使用SelectbyLine选择方式关掉这个零件BLANK.LIN，在SelectbyLine图标上点击，然后选择一条该零件（BLANK..LIN）上的线，该零件就关掉了整理课件下一步，点击SelectbyName图标，然后从列表中选择BLANK.LIN,在PartOn/Off对话框中，那些正显示在屏幕上的零件是用本身零件的颜色显示的，关闭了的零件用白色显示，一旦选择BLANK.LIN按下OK在继续前，确保所有零件显示，在选择条上选择TurnAllPartsOn图标整理课件EditingPartsintheDatabase(编辑在数据库中的零件)位于PartControl窗口中的Modify命令是用于定义和修改零件特性的从PartControl窗口中，点击Modify图标在所有零件都显示后，在选择条上点击EndSelect图标，结束当前的操作整理课件EditPart（编辑零件）对话框显示，同时有一列在数据库中定...
