FUJICP贴片机培训资料VIP免费

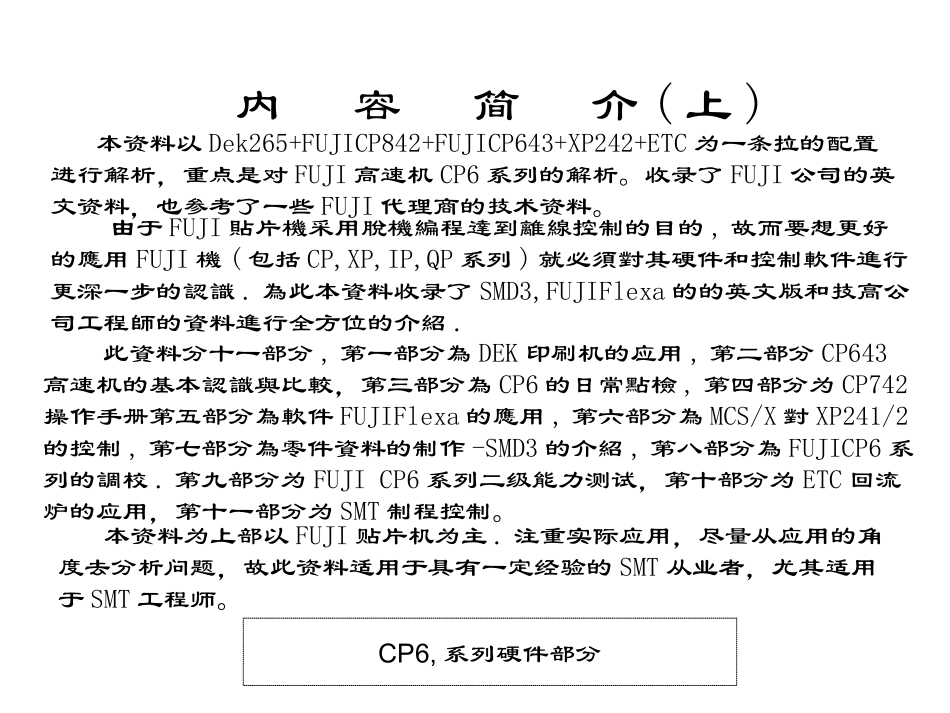

尹纪兵2010。09QQ：1320192838此資料分十一部分,第一部分為DEK印刷机的应用,第二部分CP643高速机的基本認識與比較，第三部分為CP6的日常點檢,第四部分为CP742操作手册第五部分為軟件FUJIFlexa的應用,第六部分為MCS/X對XP241/2的控制,第七部分為零件資料的制作-SMD3的介紹,第八部分為FUJICP6系列的調校.第九部分为FUJICP6系列二级能力测试，第十部分为ETC回流炉的应用，第十一部分为SMT制程控制。由于FUJI貼片機采用脫機編程達到離線控制的目的,故而要想更好的應用FUJI機(包括CP,XP,IP,QP系列)就必須對其硬件和控制軟件進行更深一步的認識.為此本資料收录了SMD3,FUJIFlexa的的英文版和技高公司工程師的資料進行全方位的介紹.本资料为上部以FUJI贴片机为主.注重实际应用，尽量从应用的角度去分析问题，故此资料适用于具有一定经验的SMT从业者，尤其适用于SMT工程师。本资料以Dek265+FUJICP842+FUJICP643+XP242+ETC为一条拉的配置进行解析，重点是对FUJI高速机CP6系列的解析。收录了FUJI公司的英文资料，也参考了一些FUJI代理商的技术资料。内容简介(上)CP6,系列硬件部分功能部件構成PartmountingsystemBoardconveyancePartsupplysystemVisionsystemElectricalcontrolsystemVMERackPneumaticcontrolsystemCamboxIndexunitsX-YtablePlacingheadStation1-20FeedersDevicetablesTapecutterPalletfeederPartcameraMarkcameraControlpanelControlboxServoboxConveyorBoardfunctionsCP-SERIESFUJI實用技術培訓九組伺服馬達:X,Y,CAM,Z,D1,D2,FQ,FRQ,NC,對應九個ServoAMP(伺服放大器)伺服系統工作原理:CPU伺服卡伺服放大器伺服馬達Finalpositioningdata(最終位置)Convertsdigitaltoanalog(轉換成數字模擬信號)Binarydatapositioningfeedbackloop(位置循環反應)Speedfeedbackloop(速度循環反應)Pulsegeneratororencoder(脈沖發生器或讀碼器)IN-BSGBWVU200V主電源線路控制電源2.伺服系統工作原理实用技术培训系列教材Over-Current(allaxes)电流过大,主要是因为马达短路和放大器器件老化漏电造成Circuitprotectortripped(allaxes)断路保护,主要是因为放大器损坏或伺服马达卡住不能转动造成以及动力供电回路电网电压波动引起Regenerativetrouble(allaxes)再生困难,主要是放大器故障,内部主要的大功率调压集成电路损坏Over-Voltage(allaxes)过压保护,此问题是放大器故障,放大器内部的电压侦测回路因器件损坏或PCB由于长期高温高压老化漏电误触发引致Over-speed(allaxes)过速保护,常因伺服马达的限位感应器设定位置不正确引致,多出现在IP3,调整DetectionSensor位置的时候,有时也因Z马达损坏引致Voltagedrop(allaxes)低压保护,电网电压低机器不能正常运转或电源变压器损坏,继电控制回路有漏电现象A/Derror(allaxes)数模转换错误,数据连接线接错,或信号指令控制电路故障Overload(allaxes)过载保护,伺服马达故障,放大器内部限流,功率检测元件损坏过载保护,伺服马达故障,放大器内部限流,功率检测元件损坏CPUerror(thisdisplayisforFΘ,cam,D,X,Yaxes)CPU处理出错,放大器故障(限于FΘ,Cam,D,X,Y轴)CPUerror(thisdisplayisforZaxis)CPU处理出错,放大器故障(仅限于Z轴)Openphase(nodisplayforZaxis)单相开路,三相中有一相开路引致回路产生不平衡,主要是电网或线路有开路现象Overrunprotection(allaxes)超出正常范围保护,此故障有可能是控制指令部分出错引致,同时也不排除有放大器指令和数读取传输错误损坏的可能AMP_CodeFUJI實用技術培訓I/O系統工作原理:CPU.BOARDINTERFACEBOARD(操作界面)SERVOPCBS(伺服卡三張)MainmachineI/OLoaderI/OSERVOI/O(三張伺服I/O卡)SENSORS(感應器)Relayssolenoidslamp(繼電器)LoadersensorsLoadersolenoidsmoteor(進板繼電器及馬達)ZerosetandsensorServoampRelaycontrolcircuitsI/OINPUTI/OOUTPUTLOADI/OINPUTLOADI/OOUTPUTSERVOCARDINPUTSERVOCARDINPUTSERVOCARDOUTPUT3.I/O系統工作原理XYLXLYSXi/o分类，直接I/O代码以X，Y为代表。基板加载I/O代码以LX，LY为开头，伺服I/O代码以SX开头。其中输入（感应器）以X开头，输出（继电器）以Y开头实用技术培训系列教材2.進板時間:...
