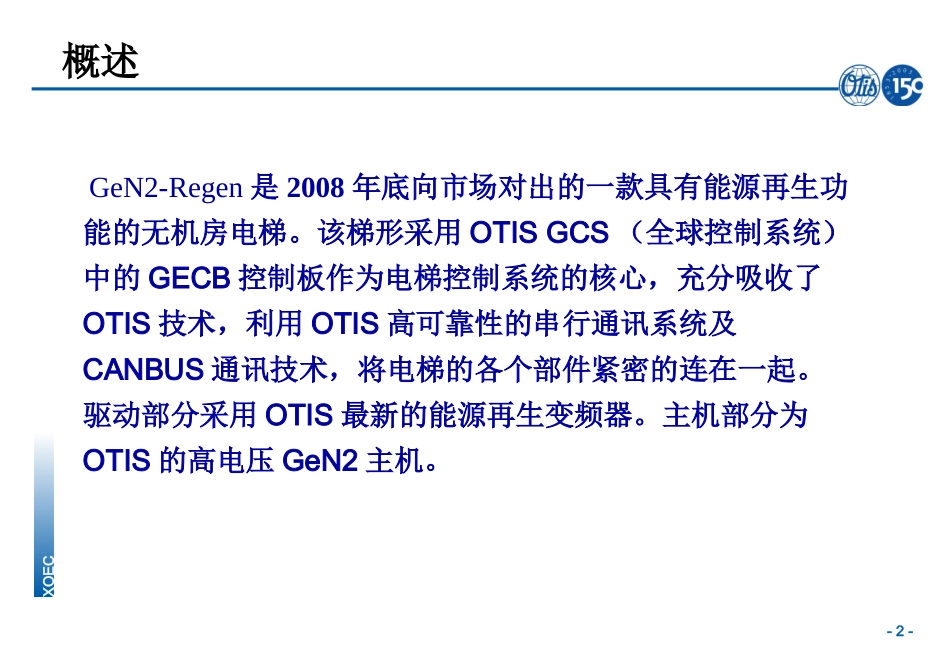

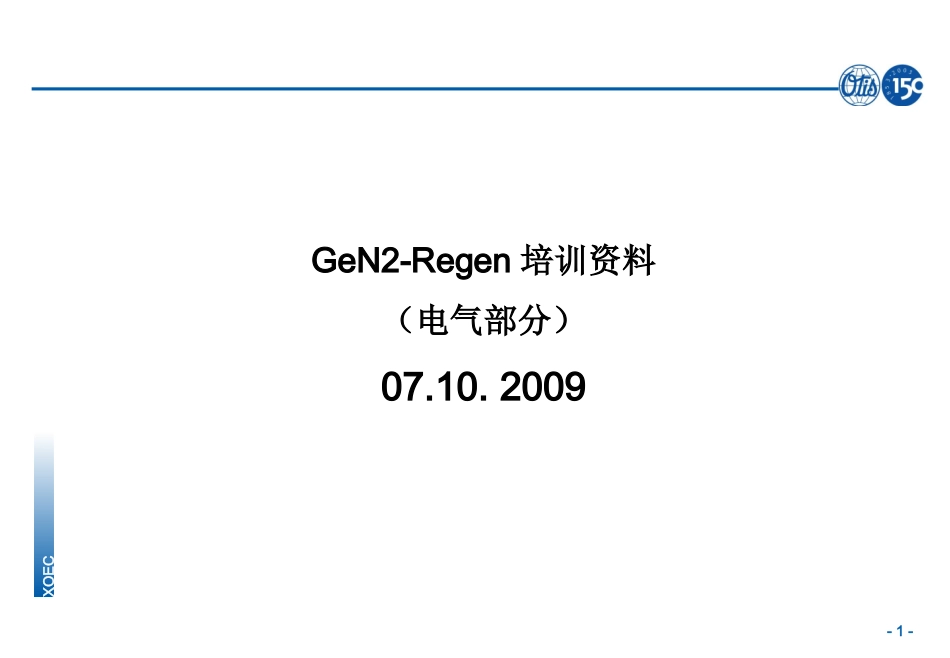

-1-XOECGeN2-Regen培训资料（电气部分）07.10.2009-2-XOEC概述GeN2-Regen是2008年底向市场对出的一款具有能源再生功能的无机房电梯。该梯形采用OTISGCS（全球控制系统）中的GECB控制板作为电梯控制系统的核心，充分吸收了OTIS技术，利用OTIS高可靠性的串行通讯系统及CANBUS通讯技术，将电梯的各个部件紧密的连在一起。驱动部分采用OTIS最新的能源再生变频器。主机部分为OTIS的高电压GeN2主机。-3-XOECGeN2-Regen模型图APOLLO限速器E&IPanel安全钳&导靴外召：HBP11/COP2缓冲器控制柜&变频器(GECB+OVF40XR)GeN2主机1.5Tmachine@630&680kg2.5Tmachine@800&1000kg(AAA20220AV)门机AT120/NGSOK/DO2000对重导轨对重绳头称重(FAA24270AH)-4-XOECE&IPanel电池计数器对讲机SPCBMRO钥匙开关&ERO开关照明空开主空开E&IPanelTerminalBlocks(underthecover)5T/6T插件-5-XOECSPBC介绍SPBC为E&IPanel内主要电气部件，通过SPBC上的服务器接口，可以方便的访问变频器及控制柜内的GECB，以完成对各信号的监控、参数修改以及软件的升级等操作。另外，SPBC还提供了多个功能按钮供大家在特殊场合使用，如DDO、CHCS、CCTL、CCBL等。此外，SPBC上的多个状态灯可以方便大家对于相关信号的监控。-6-XOEC电池检查LED描述状态BAT-CHARGE电池快速充电/充电前的检查MAINTENANCE电池电量充满后的浮充FAULT快速充电/充电前的检查/浮充有问题BAT-MODESPBC使用控制柜供电不亮亮闪烁Note:电池需要辅助充电。当进行操作前，电池必须先要充电最少8小时（整晚）。当电梯的电源被切断后，电池会供应给SPBC，SPBC会消耗电池的电能。当电梯长时间断电（大于当电梯长时间断电（大于66小时）时，请将电池与小时）时，请将电池与SPBC切断，并不要忘记当恢复电梯供电时恢复电池与电池与SPBC的连接！-7-XOECSPBC功能按钮介绍ButtonDescriptionTypeSPBCCCTL呼梯至顶层按钮PushCCBL呼梯至底层按钮PushCHCS取消外招PushDDO屏蔽开门操作PushNURF紧急电源测试PushREB远程操作使能按钮ShiftREB&RTB限速器测试按钮PushREB&RRB限速器复位按钮PushNote:RTB或RRB操作时，必须同时按住REB按钮，否则操作无效。-8-XOECSPBC各状态灯介绍LEDdescriptionGRP群控模式NOR正常模式INS检修模式ES急停，安全断掉DW门锁不通DFC门锁不通DOL开门到位DOB开门信号CCTL呼梯至顶楼CCBL呼梯至底楼CHCS屏蔽外招DDO屏蔽开门操作NURF紧急电源测试RTB限速器测试RRB限速器复位SPBC上各状态灯和控制柜内GECB是一致的，因此可以很方便的通过SPBC上各信号灯的状态去查看当前各信号的状态。-9-XOECERO&MRO操作说明在E&IPanel的盖板上有两张关于ERO和MRO的图文操作说明，方便大家理解和操作。ERO：紧急电动操作MRO：手动松闸操作-10-XOEC手动松闸检查(E/I-panel)松闸操作步骤：1，断电2，钥匙开关（BRB2）拨到“ON”位置3，按住BRB1按钮Note:松闸至平层时，轰鸣器会响起，此时可以停止松闸操作，开门放人。如果继续松闸，则电梯会继续点动运行，远离平层位置。-11-XOECP5T/P6T使用检修插件插件：正常/检修P5T为正常使用时的插件P6T为厅门旁路时使用的插件Note:请谨慎使用P6T插件！在电梯正常使用时，请将插件查到P5T上，严禁插到P6T上。在需要旁路操作时，可将插件查到P6T上，此时只允许检修操作。-12-XOEC控制柜&变频器总揽图能源再生变频器变压器控制柜插件版空开检修&EFO继电器错缺相继电器隔音盒开关电源GECB板-13-XOEC控制柜内部主要部件图-14-XOECGECB&变频器GECB变频器a.GeN2-Regen的所配置的GECB板只有一个RSL总线，这一点与Regen电梯所配置的GECB不同。b.变频器单独安装在井道里面。-15-XOEC变频器参数设置关于变频器的参数设置，大家可参照我做的一份参数设置指导。这份指导已经通过工程中心下发到各位调试人员手中了。这里想特别提醒几个参数的设置：a.InterfaceType-------请务必确保该参数设置为1，否则变频器无法和GECB以及SPBC建立通讯。b.MotorType------------请按照参数设置指导设置该参数，切勿按照Regen电梯的设置方法，将该参数设置为901、902等。c.Inertia-------该参数不宜设的太大或太小。太大会造成启动很不好；太小有可能会造成电梯无法启动。...
