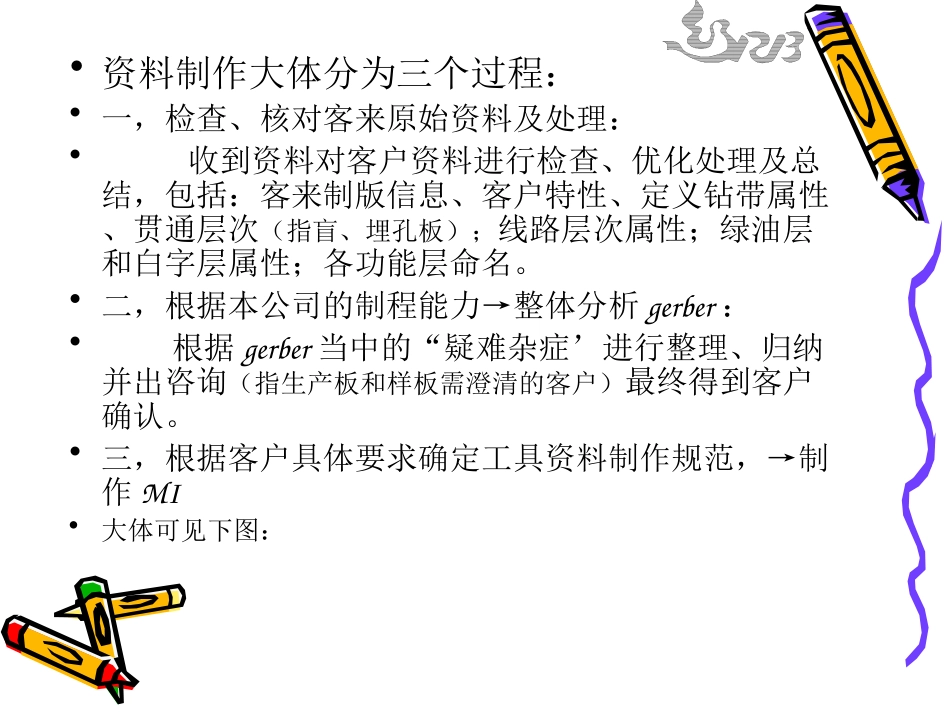

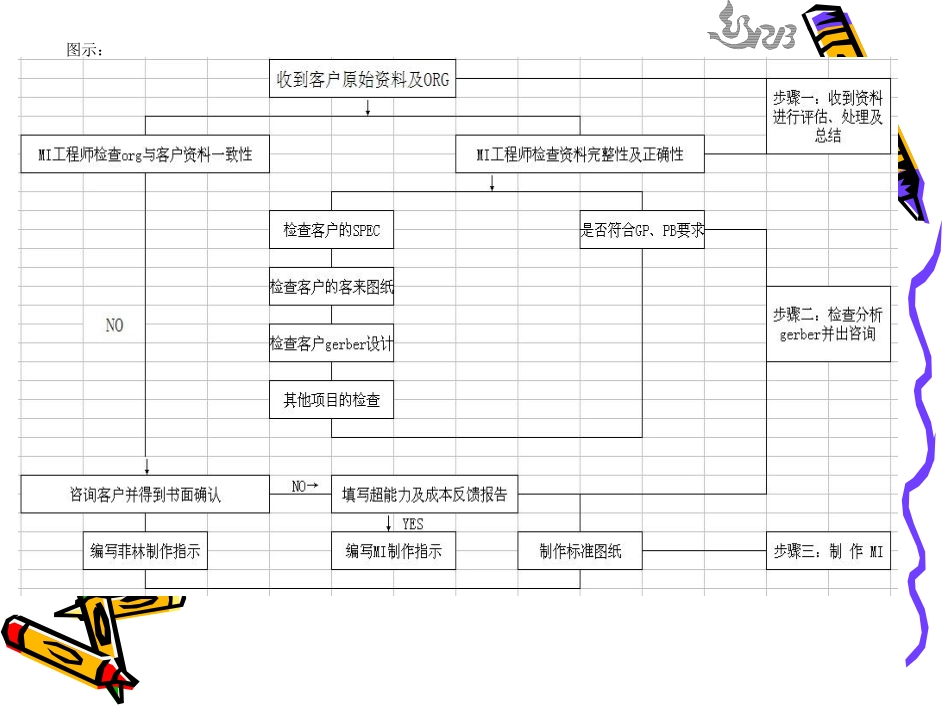

红板技术工程部MI制作流程PPE:刘日光01-Jan-11•资料制作大体分为三个过程:•一,检查、核对客来原始资料及处理:•收到资料对客户资料进行检查、优化处理及总结,包括:客来制版信息、客户特性、定义钻带属性、贯通层次(指盲、埋孔板);线路层次属性;绿油层和白字层属性;各功能层命名。•二,根据本公司的制程能力→整体分析gerber:•根据gerber当中的“疑难杂症’进行整理、归纳并出咨询(指生产板和样板需澄清的客户)最终得到客户确认。•三,根据客户具体要求确定工具资料制作规范,→制作MI•大体可见下图:图示:步骤一:检查、核对原始资料及处理•一、建立料号文件夹•1存相关资料邮件•2解压附件•3仔细查看附件制版信息、阻抗、客来拼版及其他··•4到服务器上(\\192.168.1.62-ppecam-cam原稿)搜索原稿料号•二、导入原稿料号•1.开始进入genesis桌面•1)双击genesis图标•2)出现对话框,name输入mi,密码输入mi•2.接下来导入料号•1)File-importjob•2)弹出以下对话框,点击OK,•三、打开料号名•1、打开料号名,会出现以下对话框:•2、一般我们不会直接打开并在org里面作业,原因是有可能误操作,在原稿基础上改动了客户的东西,导致不必要的错误,常惯的会copy一个出来,genesis自动命名为org+1,操作方法如下:•a、用鼠标中键指到org这个图标,按住中键并向右方拖拽,出现以下对话框,再点击ok,出现我们要的org+1(见以下图片)•b、双击打开org+1进行作业•四、挑OL外形及命层别•1、挑OL的方法:一般在客户提供的原稿drilldrawing层挑选,可把孔圈一起挑出来,以免漏掉,如客户未提供,也可在FK图上挑•2、建profile(为后面的跑分析做基础)•首先框选所挑的外形OL,再点EDIT-creat-profile•3、双击打开料号名进行分成、定属性•点击jobmatrixpopup•本厂层别命名如下:•--钻孔--线路---绿油---文字—Osp·················•钻孔:DRILLDRILL2-5DRILL1-2……•外层线路:CSSS•内层线路:IN2IN3…IN4(PG2)IN5(PG3)……注意是否是正片、负片•绿油:CMSM•白字:CSSSSS•OSP、黑油:OSP-COSP-S•塞孔点:SKCSKS•单元外型线:OL•非沉铜孔层:NPTH•举例见下图五、挑阻抗线•1、根据客户所提供每层阻抗的信息进行挑选(一般是网选,copy出来),如是这根阻抗线是与其他铜皮是同一网络就要单选了,•2、根据所挑出的阻抗线进行核对其参考层,看能否满足客户要求,•3、根据此款板的压合叠构(内、外层基铜)调整出来的阻抗线线宽是否有做不到的,•4、如调整之后的阻抗线线宽≤3mil,则建议客户把阻抗公差放大,以便我司生产好控制·······步骤二:整体分析gerber资料----咨询澄清•所谓咨询澄清,即在分析客来gerberfile及客来说明资料后,发现有超出我司制程能力的,客来gerberfile有误或不明确的,修改客来拼版、利用率不足(新设计拼版),需要发咨询得到客户的确认,咨询澄清对于样板及生产板有所区别,目前,对于样板,可不发咨询的尽量不要发(除了样板需澄清的客户),以提高做单效率。除拼版问题以及一些异常情况需要确认外,常规问题可不问(例如绿油桥、板边削铜、公差等问题),生产板则需要咨询所有的问题,•咨询澄清所涉及的主要常见问题如下:1、客户特性•看此单(客户名称)是否有客户特性····如有的话就按客户特性要求制作,有时是OA形式······•1)以下客户有客户特性:•合众(RDUO13/RDU016)、科鼎讯(RDK036)、康捷/酷赛(RDWO16/RDC050)、RDJ057/RDS029(圣格斯)、波导(JRDN015)、信源通(RDT028)、无线新(RDN005)•2)以下客户在样板阶段要澄清咨询:•仁辉达(RDY026)、信怡(RDX032)、鼎智(RDD050)、康佳(JRDK029)、萨基姆(JRDS169)、波导(JRDN015)、信源通(RDT028)补充:以上第一小点客户特性不是很全面,有的需要单独提出来咨询(如合众的塞孔、孔和外形)•2.拼版图/钻孔•a.核对外形、孔大小及位置是否与客来拼版一致•b.拼版数据是否跟gerber实际测量的一致•c.客来拼版上的mark点是否跟gerber上的一致•d.“八”字孔先钻小的后钻大的,大的用特硬钻嘴•e.SLOT孔...
