GSM原理培训资料VIP免费

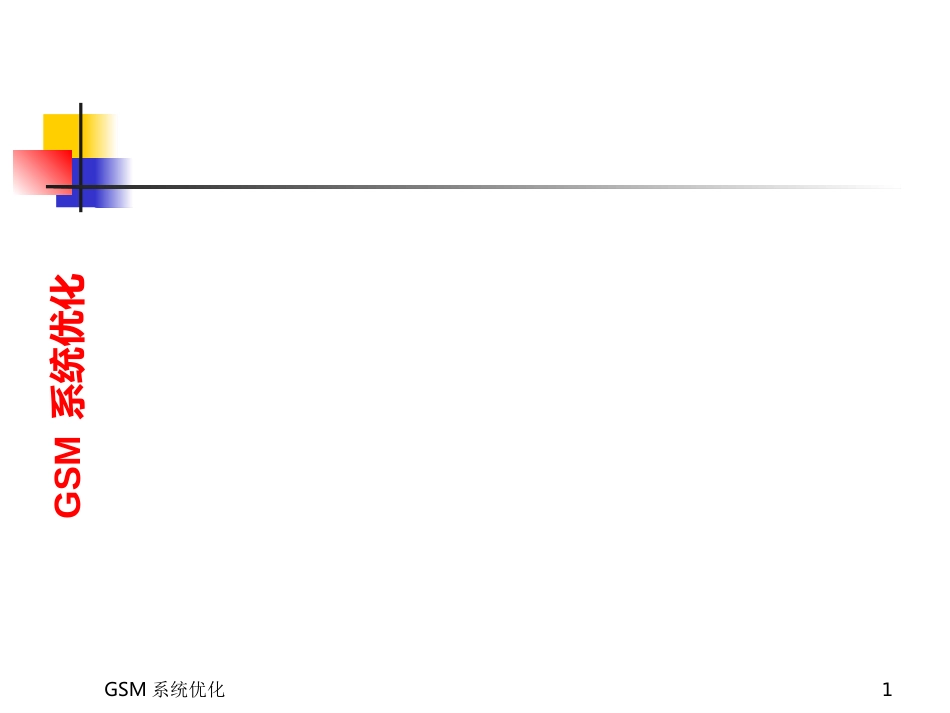

GSM原理培训资料_第1页
1/46
GSM原理培训资料_第2页
2/46
GSM原理培训资料_第3页
3/46
GSM系统优化1GSM系统优化一.GSM通信系统概述二.GSM通信系统关键技术三.GSM通信系统直放站四.GSM网管操作五.GSM网管指标提取六.GSM网管指标优化GSM系统优化2一.GSM通信系统概述1.GSM通信系统是一个2G数字蜂窝系统。2.GSM900MHz频率分配:上行:890~915MHz,下行:935~960MHz载波间隔200kHz,共分为124对双工载频(1~124),每载频共分8个时隙,即为8个信道。总信道数为124×8=992个信道。载波频率=890/935+0.2载频号(MHZ)。双工间隔45MHz。GSM系统优化3其中,中国移动(1~94):上行:890~909MHz下行:935~954MHz•中国联通(95~124):上行:909~915MHz下行:954~960MHz•现中国移动频段下扩5MHz:上行:885~909MHz下行:930~954MHz扩频信道号为999~1023。一.GSM通信系统概述GSM系统优化4一.GSM通信系统概述DCS1800MHz频率分配:上行频率:1710~1785MHz下行频率:1805~1880MHz共分为374对双工载频(512~885)。其中中国移动(512~587):上行:1710~1725MHz下行:1805~1820MHz暂空(588~687):上行:1725~1745MHz下行:1820~1840MHz中国联通(688~737):上行:1745~1755MHz下行:1840~1850MHz中国电信(738~885):上行:1755~1785MHz下行:1850~1880MHz•采用GMSK调制技术,占有200kHz带宽,调制传输速率270.83kbps。GSM系统优化5一.GSM通信系统概述5.采用LTP-RPE话音编码,话音速率为13kbps。由于GSM系统是一种全数字系统,话音或其它信号都要进行数字化处理,因而第一步要把话音模拟信号转换成数字信号(即1和0的组合)。GSM系统话音编码器是采用声码器和波形编码器的混合物---混合编码器,(LPC-LTP-RPE编码器),LPC+LTP为声码器,RPE为波形编码器,再通过复用器混合完成模拟话音信号的数字编码,每话音信道的编码速率为13kbit/s。GSM系统优化6一.GSM通信系统概述6.多址技术:TDMA(每载波8个时分信道)混合多址技术。在GSM中,无线路径上是采用时分多址(TDMA)方式。每一频点(频道或叫载频TRX)上可分成8个时隙,每一时隙为一个信道,因此,一个TRX最多可有8个全速率语音移动客户同时使用,或16个半速率语音移动客户同时使用。GSM900系统的组成7二.GSM通信系统关键技术1.时分多址(TDMA)技术2.时分多址帧结构3.空间分集4.时间色散和均衡5.时间提前6.基站和移动台间的时间调整7.话音编码-----压缩话音数据的比特速率8.信道编码9.采用信道编码、交织、跳频等技术。GSM系统优化8二.GSM通信系统关键技术1.时分多址(TDMA)技术多址技术就是要使众多的客户公用公共通信信道所采用的一种技术。在GSM中,无线路径上是采用时分多址(TDMA)方式。每一频点(频道或叫载频TRX)上可分成8个时隙,每一时隙为一个信道,因此,一个TRX最多可有8个全速率语音移动客户同时使用,或16个半速率语音移动客户同时使用。GSM900系统的组成9二.GSM通信系统关键技术2.时分多址帧结构在TDMA中,每个载频被定义为一个TDMA帧,相当于FDMA系统中的一个频道,每帧包括8个时隙(TS0-7),要有TDMA帧号,这是因为GSM的特性之一是客户保密性好,是通过在发送信息前对信息进行加密实现的。计算加密序列的算法是以TDMA帧号为一个输入参数,因此每一帧都必须有一个帧号。有了TDMA帧号,移动台就可判断控制信道TS0上传送的是哪一类逻辑信道。TDMA帧号是以3.5小时(2715648个TDMA帧)为周期循环编号的。每2715648个TDMA帧为一个超高帧,每一个超高帧又可分为2048个超帧,一个超帧持续时间为6.12s,每个超帧又是由复帧组成。GSM系统优化10二.GSM通信系统关键技术GSM系统优化11二.GSM通信系统关键技术3.空间分集我们知道在移动通信中,空间略有变动就可能出现较大的场强变化。当使用两个接收信道时,它们受到的衰落影响是不相关的,且二者在同一时刻经受深衰落谷点影响的可能性也很小,因此这一设想引出了利用多副接收天线的方案,独立地接收同一信号,再合并输出,衰落的程度能被大大地减小,这就是空间分集。空间分集合并可以按接受方法分为以下四类:选择性分集合并,反馈分集合并,最大比率合并,等增益分集合并GSM900系统的组成12二.GSM通信系统关键技术4....
