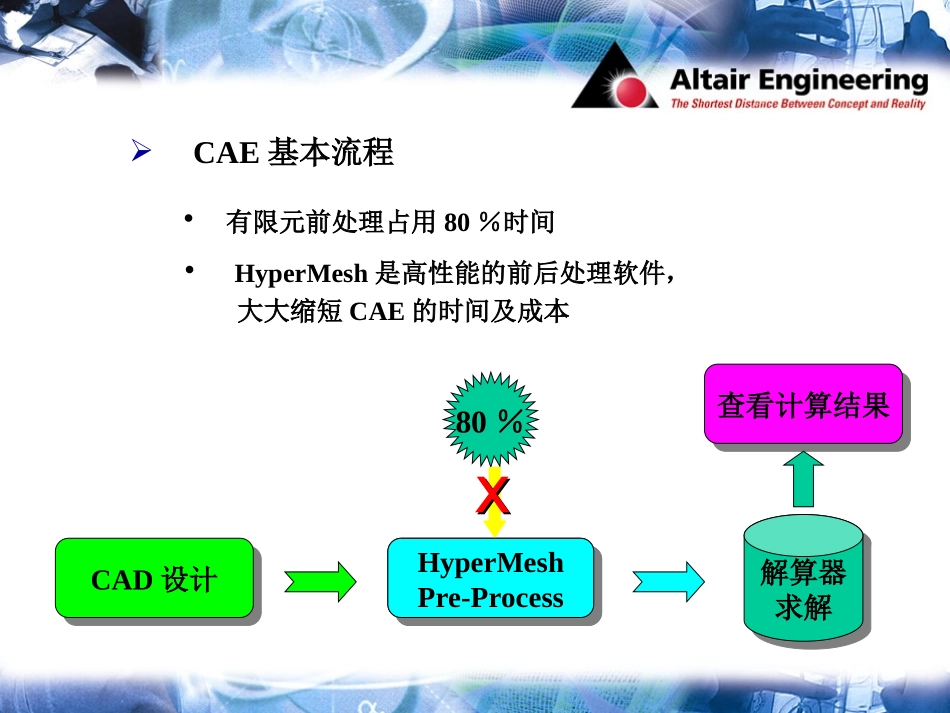

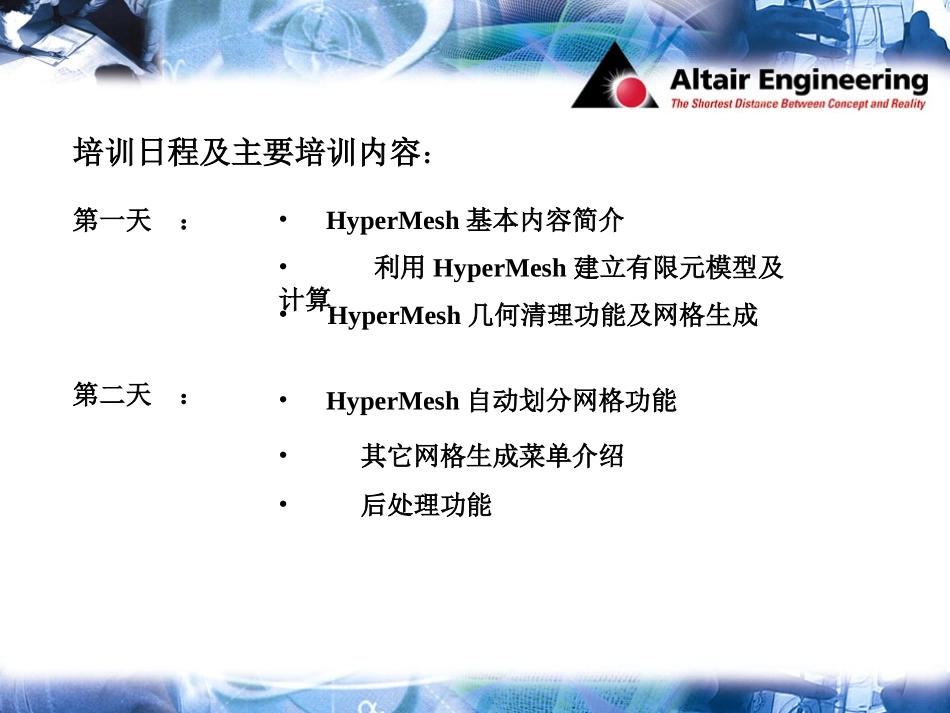

24/10/211HyperMesh基础培训培训日程及主要培训内容：第一天：•HyperMesh基本内容简介•利用HyperMesh建立有限元模型及计算•HyperMesh几何清理功能及网格生成第二天：•HyperMesh自动划分网格功能•其它网格生成菜单介绍•后处理功能CAD设计CAD设计建立计算模型建立计算模型解算器求解解算器求解查看计算结果查看计算结果80％CAE基本流程•有限元前处理占用80％时间•HyperMesh是高性能的前后处理软件，大大缩短CAE的时间及成本HyperMeshPre-ProcessHyperMeshPre-ProcessXX计算结果准确性依赖于网格质量•HyperMesh能够快速自动地生成高质量的网格•HyperMesh提供了网格质量跟踪检查的功能HyperMesh具有修改模型的功能HyperMesh为不同领域提供相应特色流程菜单•Chapter1IntroductiontoHyperMesh(bumper.hm)•目的：了解HM的菜单布局结构学习使用各类菜单操作HyperMesh窗口简介（一）HyperMesh窗口简介（二）GraphicsArea显示几何，模型及曲线显示当前操作状态及当前信息信息栏MacroMenuPermanentMenu主菜单区：HyperMesh根据菜单的功能将其分成七页：Geom:几何编辑及线生成的功能菜单1D:一维单元的生成及编辑功能菜单2D:二维单元和曲面的生成及编辑功能菜单3D:三维曲面和单元的生成及编辑功能菜单Bcs:施加边界条件，载荷等功能的菜单Tool:模型编辑及检查功能菜单Post:后处理及编辑PLOT功能菜单Collector概念介绍几何图形单元网格材料模型载荷数据特性数据•有限元模型内需要输入不同类型的数据Collector•HyperMesh将数据存放在被称为Collector的结构内ComponentComponentMatcollectorLoadcollectorPropterycolloter•Collector具有不同的类型，不同类数据应存放在不同类型的Collector内•Chapter2CreatinganFEAModel（spring0.hm)目的：1学习利用HyperMesh建立有限元模型2学习如何输出FEM文件递交给求解器进行求解3学会利用HyperMesh后处理功能，查看计算结果（如应力、位移等）模型：分析一端约束的弹簧在三种受力条件下的位移情况。材料：steelE=2.0e+5Nu=0.3边界条件：一端约束，一端受若干种力（3个工况）1compression2lateral3comb大小10000大小10000Y方向方向垂直于弹簧端面compressionlateral用load卡组合单个载荷SpringLinearAnalysiswithOptistruct建立有限元模型有限元求解结果分析常规建模流程读入文件（HM,CAD,FEM）读入文件（HM,CAD,FEM）建立Matcollectors输入材料参数建立Matcollectors输入材料参数生成Component生成Component几何清理(GeometryCleanup)几何清理(GeometryCleanup)生成2D网格生成2D网格生成3D网格生成3D网格清理模型清理模型建立载荷Collectors(Loadcols)建立载荷Collectors(Loadcols)添加载荷添加载荷建立载荷工况建立载荷工况利用optistrut解算器求解利用optistrut解算器求解利用HyperMesh进行后处理利用HyperMesh进行后处理设置计算参数设置计算参数输出有限元文件输出有限元文件设置模板设置模板HyperMesh缺省文件•hm.cfg内部配置文件•command.cmf命令文件•hmmenu.set用户界面配置文件•[feinputtranslatorname].hmx不支持的FEM内容文件•[feinputtranslatorname].msg输入信息文件Chapter3GeometryCleanUp（con_rod.igs)目的：学习各种几何清理技巧，为网格划分做准备几何清理的基本术语•face•surface•edge•sharededge•freeedge•non-manifoldededge•freepoint•fixedpoint•利用defeature清除不必要的细小特征孔倒角清除前清除后•Chapter4网格划分目的：学习2D、3D单元网格划分了解各类单元质量检查指标2Dmeshtria3DmeshtetraEdgeT-connectionsQualitycheck自动3D单元网格划分(仅限于tetra)清除检查形成封闭的2Dmesh面X•2DElementCheckCTRIA3ElementCheckCQUAD4ElementCheck单元质量检查CTRIA3ElementCheckCTRIA3ElementCheck1Elementlength2InteriorAngle3AspectRatioAspectratio=maximumsidelength/minimumsidelength4SkewCTRIA3SkewAngleSKEW=90–MIN(a1,a2,a3)132CQUAD4ElementCheckCQUAD4ElementCheck1InteriorAngle2AspectRatio3SkewAngle4WarpAngle5ChordalDeviation6JacobianCQUAD4Asp...
