LED硬灯条的培训资料VIP免费

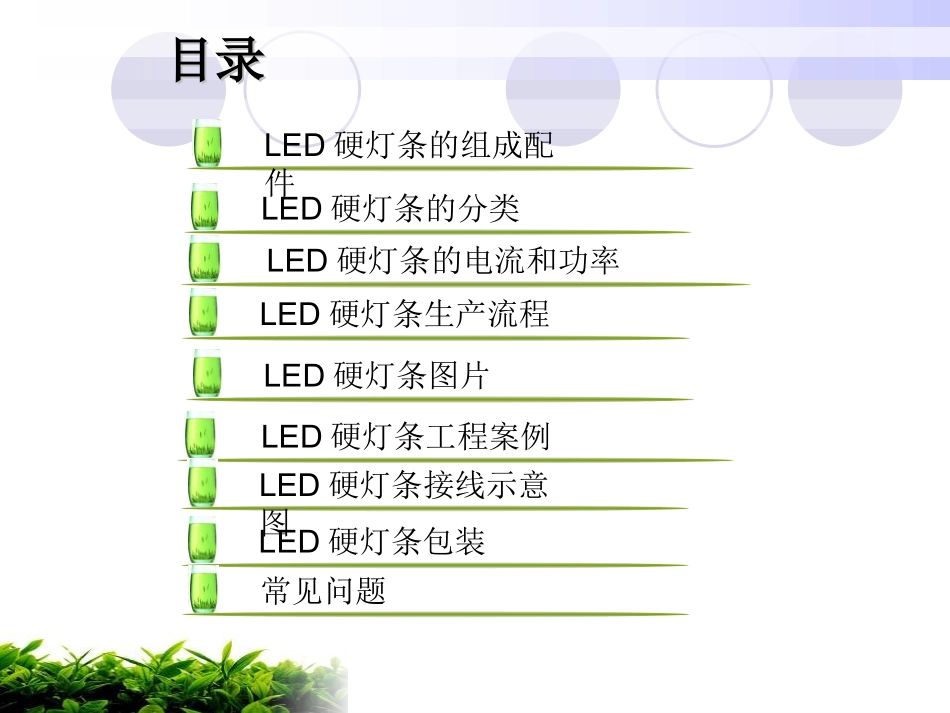

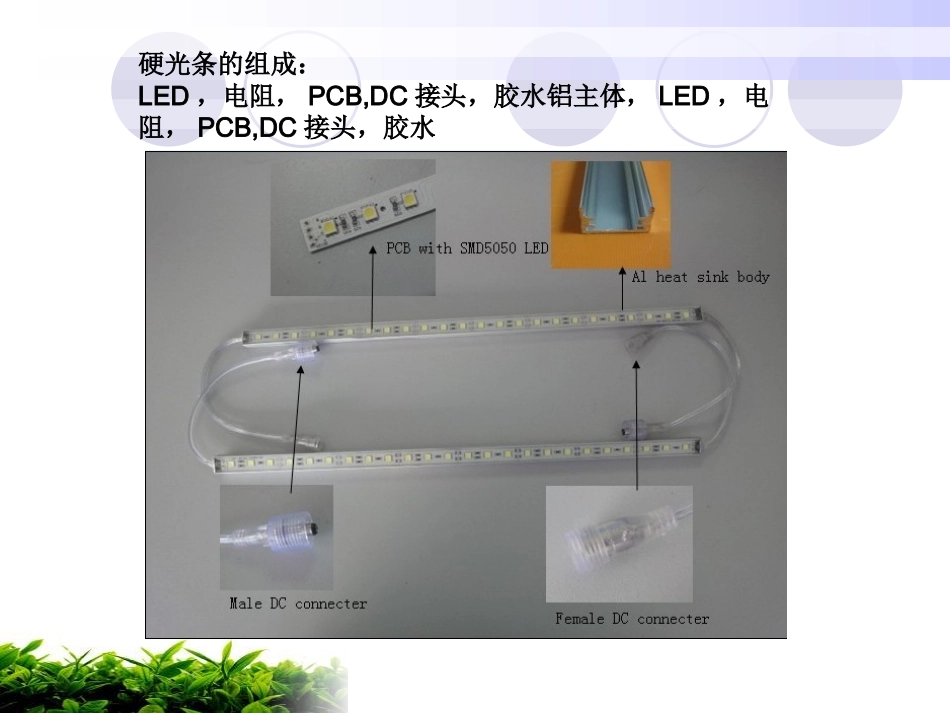

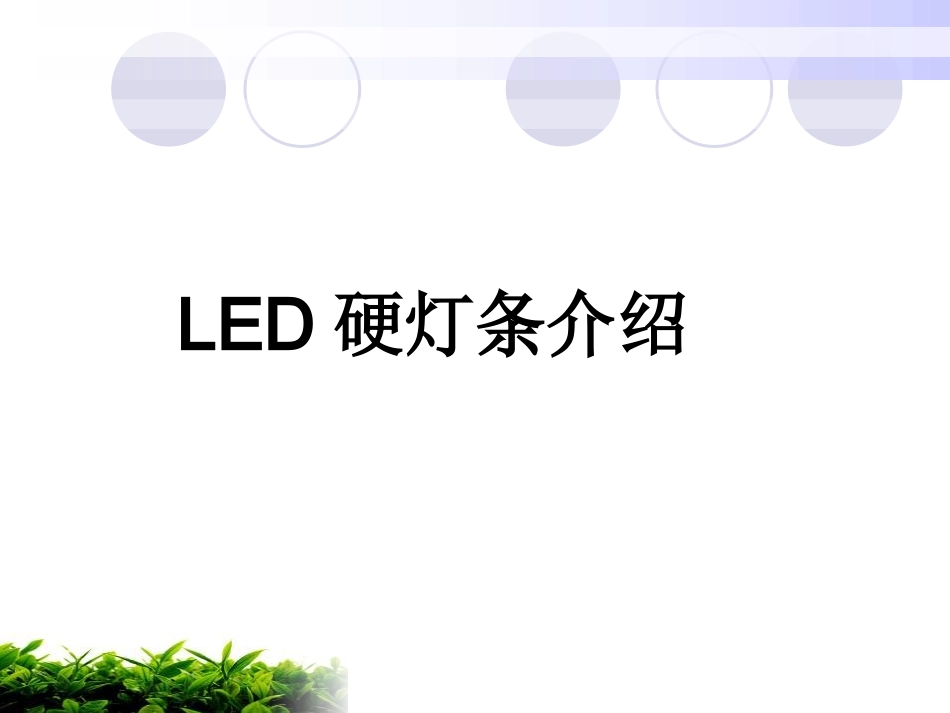

LED硬灯条介绍目录目录LED硬灯条图片LED硬灯条工程案例LED硬灯条接线示意图LED硬灯条包装LED硬灯条的分类LED硬灯条生产流程LED硬灯条的电流和功率LED硬灯条的组成配件常见问题硬光条的组成：LED，电阻，PCB,DC接头，胶水铝主体，LED，电阻，PCB,DC接头，胶水我公司现有硬灯条的散热铝主体：大长城系列小长城系列大金字塔系列小金字塔系列硬灯条PCB,LED以及电阻LED硬灯条PCB为电路，一般材料为FR4和铝基板，光源一般为SMD3528或5050LED；电阻的作用为限流限压的作用,阻值由LED的电流决定。防水硬灯条使用的DC接头：上述为不同型号防水端子，请根据实际需要防水端子防水等级达到IP67。符合国标防水标准。成品硬灯条分类成品硬灯条分类成品硬灯条PCB+LED+电阻+电子线=防水硬灯条不防水硬灯条一；根据防水性能区分盖灯防水不盖灯防水注：胶水分为AB胶防水和硅胶防水两种二，根据灯珠类型和数量区分3528-30灯/60灯/96灯/120灯（每米），5050-30灯/60灯（每米）。三，根据电压值区分12V,24V灯条。四，根据灯珠的颜色区分正白，暖白及其它订制色温。我司已经开发的硬灯条大长城系列（U型）：SMD352830/60/96/120LED/米SMD505030/60/72LED/米小长城系列（U型）：SMD352830/60/96/120LED/米SMD505030/60/72LED/米大金字塔系列（V型）：SMD352830/60/96/120LED/米SMD505030/60/72LED/米小金字塔系列（V型）：SMD352830/60/96/120LED/米SMD505030/60/72LED/米硬灯条的功率和电流参数IF=20mA时的标准参数灯珠类型灯珠数电压电流功率35283012V0.2A/M2.4W/M35286012V0.4A/M4.8W/M35289612V0.64A/M7.68W/M352812012V0.8A/M9.6W/M50503012V0.6A/M7.2W/M50506012V1.2A/M14.4W/MIF=18mA时的实际应用消耗参数灯珠类型灯珠数电压电流功率35283012V0.18A/M2.2W/M35286012V0.36A/M4.3W/M35289612V0.58A/M6.9W/M352812012V0.72A/M8.6W/M50503012V0.54A/M6.5W/M50506012V1.08A/M13.0W/M硬灯条的功率和电流参数IF=20mA时的标准参数灯珠类型灯珠数电压电流功率35283024V0.1A/M2.4W/M35286024V0.2A/M4.8W/M35289624V0.32A/M7.68W/M352812024V0.4A/M9.6W/M50503024V0.3A/M7.2W/M50506024V0.6A/M14.4W/M灯珠类型灯珠数电压电流功率35283024V0.09A/M2.2W/M35286024V0.18A/M4.3W/M35289624V0.29A/M6.9W/M352812024V0.36A/M8.6W/M50503024V0.27A/M6.5W/M50506024V0.54A/M13.0W/MIF=18mA时的实际应用消耗参数LED3528LED3528硬硬灯条常用规格灯条常用规格型号型号规格规格电压电压//电流电流功率功率颜色颜色防水类别防水类别3528贴片30灯/米DC12V/0.2A2.4W/米红盖灯防水60灯/米DC12V/0.4A4.8W/米黄蓝不盖灯防水120灯/米DC12V/0.8A9.6W/米绿盖灯防水白LED5050LED5050硬硬灯条常用规格灯条常用规格型号规格电压/电流功率颜色防水类别5050贴片30灯/米DC12V/0.6A7.2W/米红黄蓝60灯/米DC12V/1.2A14.4W/米绿白暖白RGB硬灯条的生产流程印刷锡膏→贴片（LED&电阻）→QC目检→过回流焊→QC低压点亮测试→组装（PCB&铝主体）→老化测试→滴胶→老化测试→成品检查→QC出货最终检查→包装出货LEDLED硬硬灯条灯条图片图片LED5050软灯条LEDLED硬硬灯条灯条图片图片LED3528软灯条用途：广泛用于楼体轮廓。台阶、展台、桥梁、酒店、KTV装饰照明，建筑物装饰照明、边缘照明装饰、走廊照明、楼梯照明、隐蔽位置照明、水下工程照明、酒柜、鞋柜、天花暗格、衣柜、展示柜、珠宝柜台、以及广告牌的制作、各种大型画面、字画的广告设计等场所。汽车底盘、车内外、高位刹车装饰、照明指示牌、广告招牌、KTV及酒吧装饰、城市亮化等装饰领域。LED应用：LEDLED硬硬灯条效果图灯条效果图及应用及应用LEDLED硬硬灯条效果图灯条效果图及应用及应用这是我们公司为家居装饰提供的设计方案，整个装饰由4pcsLEDRGB硬灯条电源和控制器组成。能可以随时调整室内光的颜色。本公司本公司LEDLED灯条灯条工程案例一工程案例一深圳东部华侨城内部所有的亮化照明装饰公司都是由我司负责提供的LED产品。产品包括：LED硬灯条，LED模组和LED软灯条等。本公司本公司LEDLED灯条灯条工程案例二工程案例二我们为香格里拉大酒店提供专业的室内外LED照明装饰设...
