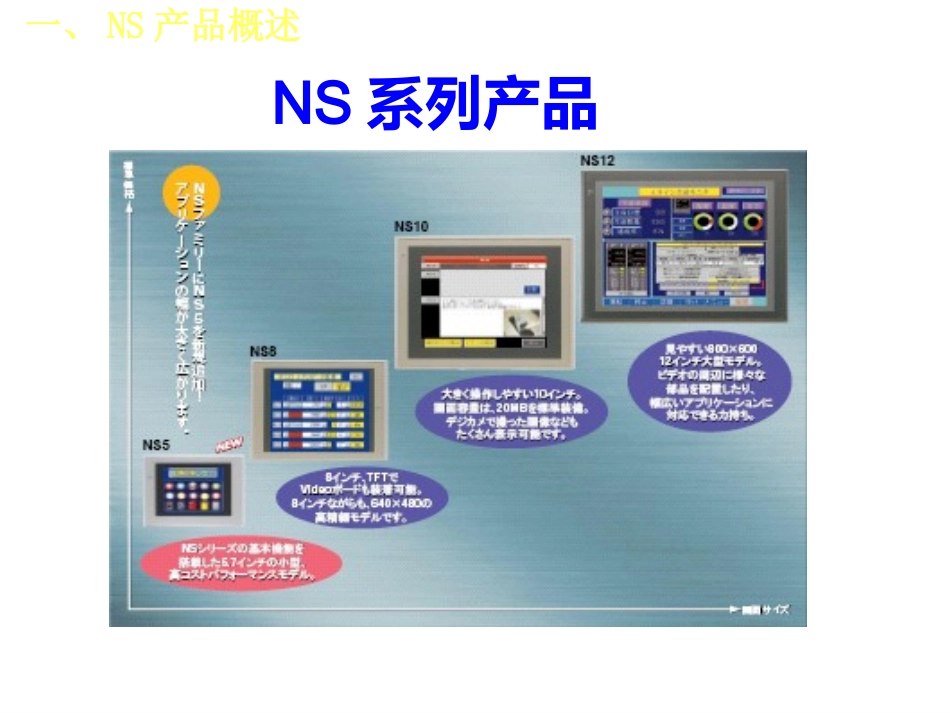

触摸屏培训触摸屏培训上海欧姆龙自动化系统有限公司■适合客户各种方案-网络功能・以太网、控制器网-多媒体功能・视频输入（４CH）・32000色显示–存储器卡功能・存储历史记录功能-监控功能・梯形图监控功能・设备监控功能・开关盒监控功能■提高设计效率的工具–通过NS－DesignerV5.0工具软件做组态–带有仿真功能,宏功能,丰富的智能控件一、NS产品概述NS系列产品一、NS产品概述一、NS产品概述NS系列产品一、NS产品概述NS标准型号1:1连接1:N连接N:N连接仅仅是欧姆龙产品可以连接多台PLCNS系列支持从1:1到N:N，可以直接访问PLC！无论是哪种连接方式本质是相同的。根据上位名称来判断通信的PLC。一、NS产品概述二、NS产品功能支持多种语言双语言(英语和日语)系统程序CSV文件输入/输出支持多种语言多语言输入（当使用Windows或XP时）二、NS产品功能二、NS产品功能支持多种语言标签切换功能支持多种语言NS系列中可以显示以下的17种语言。１．欧洲语言巴斯克语，丹麦语，荷兰语，英语，芬兰语，法语，德语，意大利语，挪威语，葡萄牙语，西班牙语，２．亚洲国语言日语，中文，台湾语，韩国语中文西班牙语１）从NS－Designer直接输入的方法如果是Windows2000、XP的话可以在日文环境中直接输入中文等语言。而且，如果和欧姆龙软件的中文，韩国语等一起使用的话还可以将日文自动翻译成中文，韩国语，所以能够轻松地实现多种语言输入。支持多种语言NS系列中有标签切换的功能。所谓标签切换，就是指画面的标签（文字）的切换功能。如果在海外设备的画面中使用标签切换功能的话，运行画面是现地的语言（例如中文），由日本人维护时可以切换成日文，这样在维护的时候既简单又不会出错。銘板切替え日文中文运行时维护时支持多种语言二、NS产品功能生成Windows风格的画面生成弹出式菜单类似Windows的画面显示按下按钮后显示菜单，就能进行画面切换等控制。写入值时能够显示确认的对话框。只需要检查即可NS的画面操作是类似Windows的操作界面。二、NS产品功能生成Windows风格的画面Windows字体功能对象标签可以使用Windows字体。可以使用计算机中已安装的字体。Windows字体功能二、NS产品功能生成Windows风格的画面框架功能二、NS产品功能先进的功能开关盒功能二、NS产品功能先进的功能设备监控功能设备监控开关盒在设备监控/开关盒功能中，可以对PLC的个别存储器盒所连接的存储器一起进行监控。出现故障时，由于可以直接从运行画面切换到设备监控/开关盒的画面，所以可以迅速地找出类似「××通道的××位为OFF！」的故障原因。设备监控功能二、NS产品功能先进的功能梯形图监控功能二、NS产品功能先进的功能◆可以显示CS1／CJ1的梯形图回路。◆用「导通监控」来区分导通线。◆可以显示I/O注释。（最大34个文字）◆用「I/O监控」可以显示地址的当前值最大10点。◆在「检索」中可以显示想要看的回路。而且，可以进行指令检索／接点检索。◆可以显示CS1／CJ1的梯形图回路。◆用「导通监控」来区分导通线。◆可以显示I/O注释。（最大34个文字）◆用「I/O监控」可以显示地址的当前值最大10点。◆在「检索」中可以显示想要看的回路。而且，可以进行指令检索／接点检索。导通监控I/O监控I/O注释二、NS产品功能先进的功能通过网络（多主）与PLC交换数据CJ1EthernetInternetDeviceNet带通信的变频器可编程从站ONCNS系列伺服系统OmronSYSMACCJ1G-CPU45ID261ID261OD261PA205RCS1OmronSYSMACCJ1G-CPU45ID261ID261OD261PA205RControllerLink在至今为止的连接串行通信，以太网的基础上，还对应CLK连接。可以从PT监控m台的PLC任意的区域（信息通讯）还可以监控PLC系统控件、位置控制控件、DeviceNet控件、ControllerLink控件通过网络（多主）与PLC交换数据二、NS产品功能先进的功能SPMA（多路径访问）功能由于具备由于具备SPMA(SinglePortMultiAccess)SPMA(SinglePortMultiAccess)功能，可以从一个功能，可以从一个通讯口对通讯口对PTPT和和PLCPLC进行存取。进行存取。由于具备由于具备SPMA(SinglePortMultiAccess)SPMA(SinglePortMultiAccess)功能，可以从一个功能，可以从一个通讯口对通讯口对PTPT和和PLCPLC...
