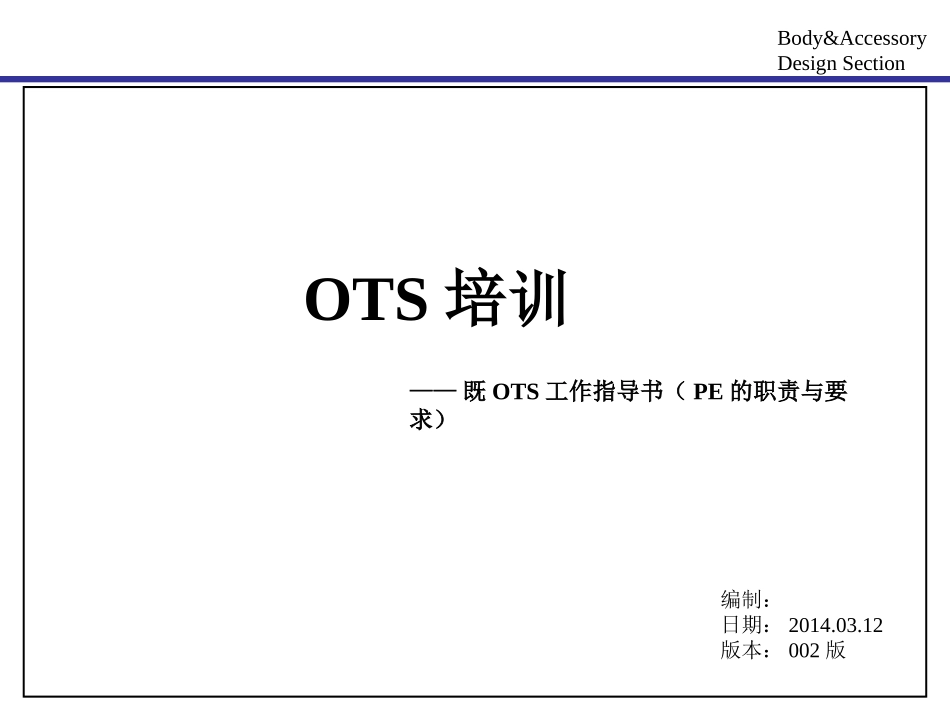

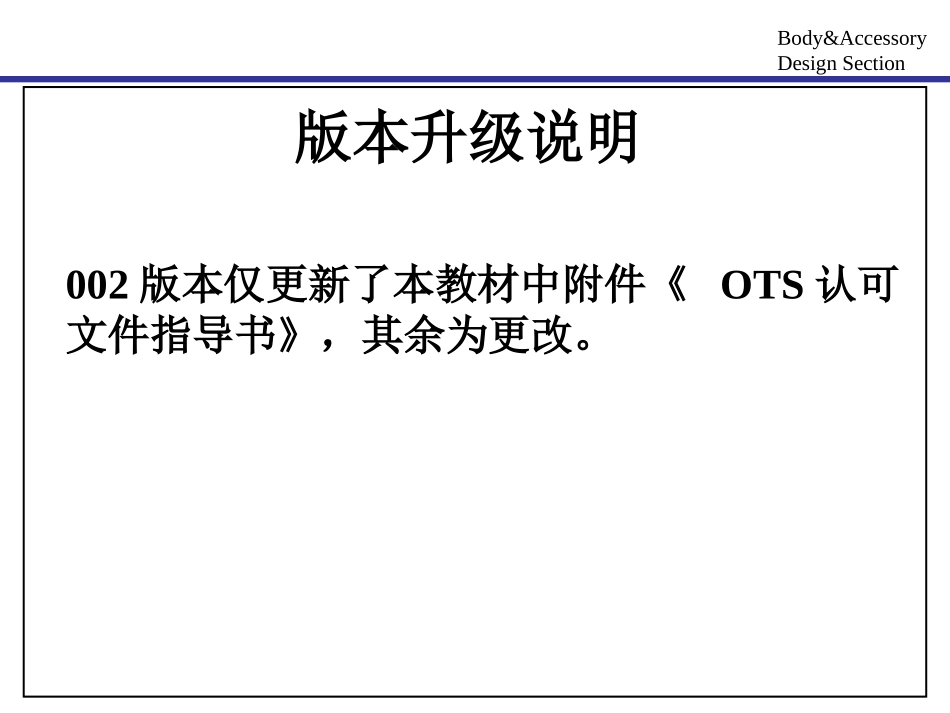

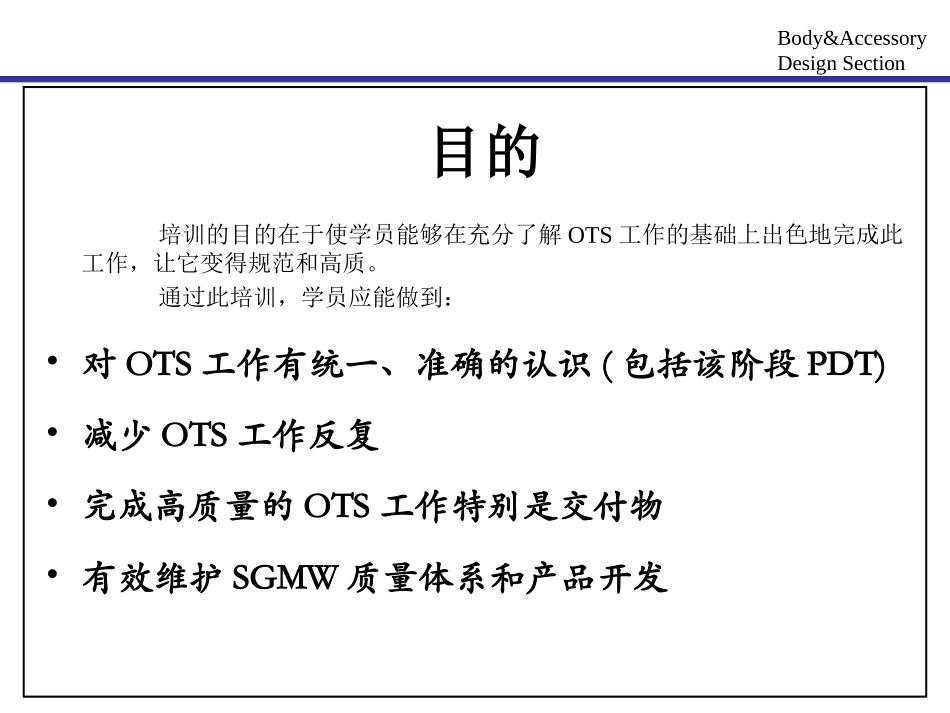

Body&AccessoryDesignSectionOTS培训——既OTS工作指导书（PE的职责与要求）编制：日期：2014.03.12版本：002版Body&AccessoryDesignSection版本升级说明002版本仅更新了本教材中附件《OTS认可文件指导书》，其余为更改。Body&AccessoryDesignSection目的培训的目的在于使学员能够在充分了解OTS工作的基础上出色地完成此工作，让它变得规范和高质。通过此培训，学员应能做到：•对OTS工作有统一、准确的认识(包括该阶段PDT)•减少OTS工作反复•完成高质量的OTS工作特别是交付物•有效维护SGMW质量体系和产品开发Body&AccessoryDesignSection主题•1、OTS/OTS工作基础知识•2、OTS工作详解（关键内容）–2.1OTS工作的启动和准备–2.2OTS样件的制造及验证–2.3OTS样车的制造及验证–2.4OTS认可（金中金模块）•3、OTS工作建议•4、篇后语•5、附：缩略语Body&AccessoryDesignSection1、OTS/OTS工作基础知识•什么是OTS/OTS认可？•什么时候做OTS？•OTS的目的？•OTS的意义？Body&AccessoryDesignSection1.1什么是OTS/OTS认可？OTS定义：全工装样件(OffToolingSample)1）指采用生产用模具、夹具，由供应商制造并经材料检验、尺寸检测、性能测试、台架试验合格的零部件；2）该样件与正式生产件相同，但可以采用模拟生产工艺（过程）生产，可不用生产用的机床设备，不按生产节拍；3）用于认可产品是否符合设计。注：所谓全工装，不包括检具在内。OTS认可即PE对OTS样件在相关OTS活动、文件支持下进行工程认可。PE是OTS工作的Leader，OTS也是PE最重要的本职工作之一。Body&AccessoryDesignSection小知识：•OTS的概念应用于早期的上海通用项目和国产化。•OTS不是GM全球开发流程(GVDP)中的一部分，是上海通用根据大众的流程自创的独特程序。•随着上海通用本土开发能力的不断提高，OTS已经逐步的被IV所取代OTS流程文件：官方地址见：\\Sgmw\dep\21.TDC\1.部门间共享（共享给其它部门）\技术中心三级文件及相关表式\16949(中心三级文件）\01OTS文件01OTS.¹¤×°Ñù¼þÈϿɹ¤×÷³ÌÐò.docBody&AccessoryDesignSection1.2、什么时候做OTS？①新产品开发：在T2数据发布后开始，至NS前完成所有零件的OTS认可；②现有产品更改(EWO&二次认可)：更改数据发布到样件通过零件检测/试验、OTS样车制造和整车试验后完成OTS文件签署。产品工程流程55周Body&AccessoryDesignSection认可产品是否符合设计a.通过物理体现的最终设计状态的零件和子系统对设计进行确认。b.验证零件是否符合技术规范，子系统技术规范和整车技术规范。为PPAP作准备完成OTS认可是进行PPAP的必要条件1.3、OTS认可的目的Body&AccessoryDesignSectionOTS工作是将产品设计从虚拟数据转变为物质实体的零件开发、验证及认可过程，它对项目和PE个人都意义重大：对项目：-OTS认可是项目的关键环节，直接关系项目时间节点（NS阀）及产品开发的质量；-二次认可的OTS（EWO），是改进方案断点的必要条件。1.4、OTS工作的意义Body&AccessoryDesignSectionPE：研发阶段有两个重要环节，一个是产品设计，另一个就是OTS。OTS工作能极大的锻炼PE我们的综合工作能力，同时提升PE的设计水平：提高团队合作能力、交流能力；提高现场经验，使PE对零件更了解，进而提高设计能力（四大工艺方面）；提高现场分析问题、解决问题能力；提高对结构的认识，进而提高设计能力（结构刚度、强度方面）；提高对产品的感知品质及客户需求的认识—外观、人机工程；提高对项目流程的认识；（站在高度看问题、从总体出发看问题）。总之，OTS工作是PE工作的主要及重要的组成部分，OTS工作的质量能直接体现PE的工作能力和态度。Body&AccessoryDesignSection2、OTS工作详解£¨¸½Â¼Ò»£©OTS¹¤×°Ñù¼þÈÏ¿ÉÁ÷³Ì.docOTS流程源文件：£¨¸½Â¼¶þ£©OTS¹¤×°Ñù¼þÈϿɳÌÐò.docOTS工作四部曲：2.1步骤一：OTS工作的启动和准备2.2步骤二：OTS样件的制造及验证-2.2.1工装的设计和制造-2.2.2OTS样件的制造和验证2.3步骤三：OTS样车的制造及验证2.4步骤四：OTS认可Body&AccessoryDesignSecti...
