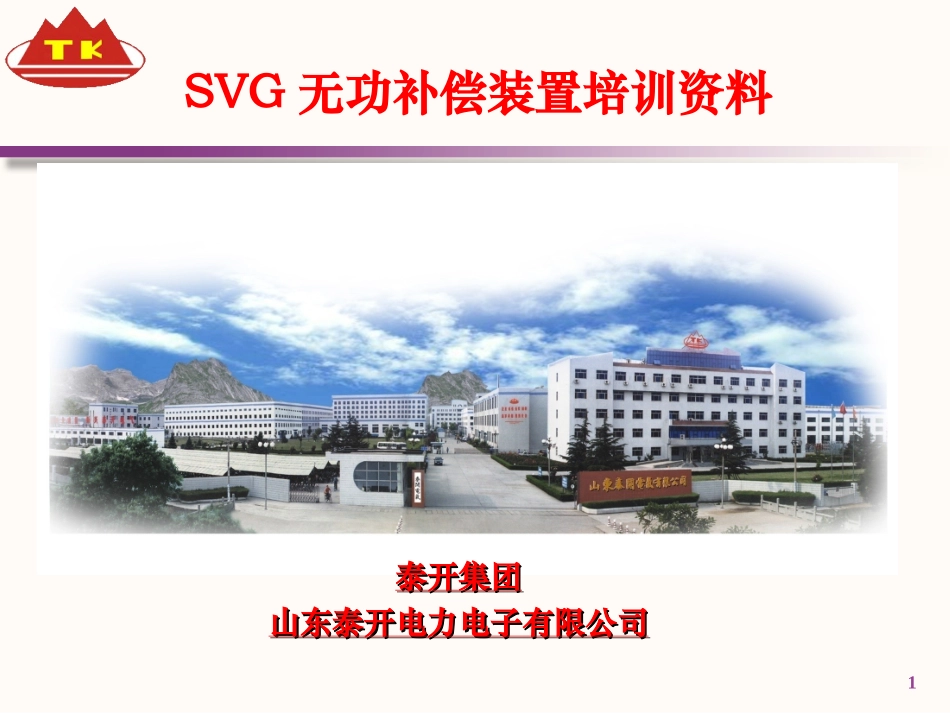

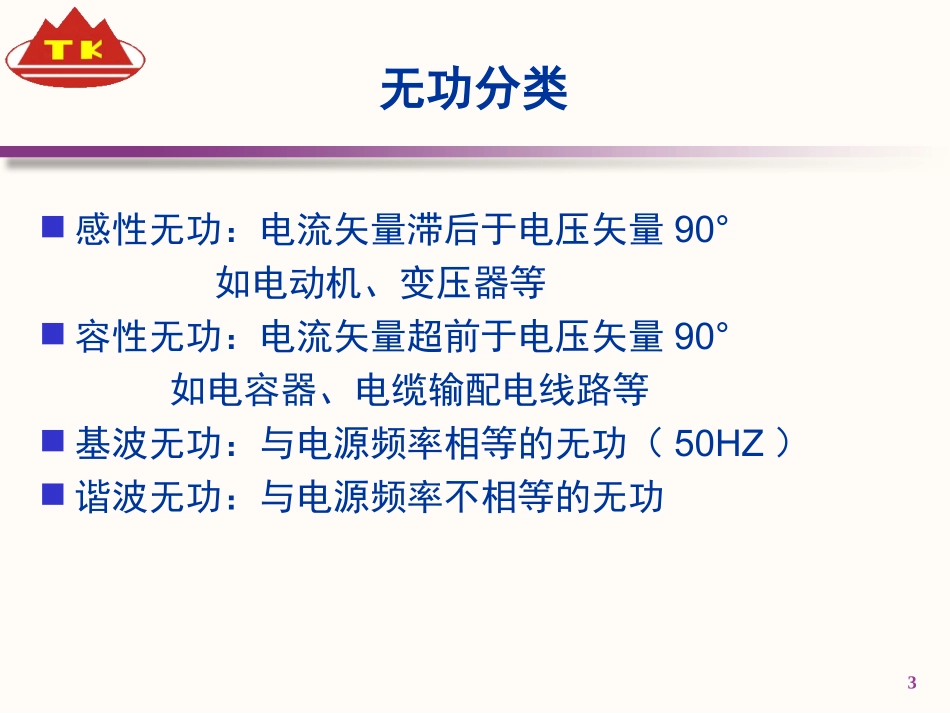

1SVG无功补偿装置培训资料泰开集团泰开集团山东泰开电力电子有限公司山东泰开电力电子有限公司2主要内容无功补偿的分类、作用、方式无功补偿的基本原理无功补偿的发展、SVG的优点SVG工作原理SVG电压电流特性SVG工作模式SVG一次结构、各部分作用SVG投入退出顺序（根据现场实际平台类型稍作修改，切勿照搬）SVG维护注意事项泰开3无功分类感性无功：电流矢量滞后于电压矢量90°如电动机、变压器等容性无功：电流矢量超前于电压矢量90°如电容器、电缆输配电线路等基波无功：与电源频率相等的无功（50HZ）谐波无功：与电源频率不相等的无功功率因数实际供用电系统中的电力负荷并不是纯感性或纯容性的，是既有电感或电容、又有电阻的负载。这种负载的电压和电流的相量之间存在着一定的相位差，相位角的余弦cosφ称为功率因数，又称力率。它是有功功率与视在功率之比。三相功率因数的计算公式为：22cosQPPSP无功补偿由式cosφ=P/S可知，在一定的有功功率下，功率因数cosφ越小，所需的无功功率越大。为满足用电的要求，供电线路和变压器的容量就需要增加。这样，不仅要增加供电投资、降低设备利用率，也将增加线路损耗。为了提高电网的经济运行效率，根据电网中的无功类型，人为的补偿容性无功或感性无功来抵消线路的无功功率。无功补偿的作用无功补偿的主要作用就是提高功率因数以减少设备容量和功率损耗、稳定电压和提高供电质量，在长距离输电中提高输电稳定性和输电能力以及平衡三相负载的有功和无功功率。安装并联无功补偿装置，可限制无功功率在电网中的传输，相应减少了线路的电压损耗，提高了配电网的电压质量。无功补偿方式就地补偿：装设在异步电动机或电感性用电设备附近，就地进行补偿。这种方式既能提高用电设备供电回路的功率因数，又能改变用电设备的电压质量。*无功补偿的节能只是降低了补偿点至发电机之间的供电损耗，所以高压侧的无功补偿不能减少低压网侧的损耗，也不能使低压供电变压器的利用率提高。根据最佳补偿理论，就地补偿的节能效果最为显著。无功补偿的基本原理把具有容性功率负荷的装置与感性功率负荷，并联接在同一电路；当容性负载释放能量时，感性负荷吸收能量；而当感性负荷释放能量时，容性负荷却在吸收能量；能量在两种负荷之间交换。这样，感性负荷所吸收的无功功率，可以从容性负荷输出的无功功率中得到补偿，这就是无功功率补偿的基本原理。无功补偿装置的发展第一代—FC机械式投切装置MSC晶闸管投切装置TCR，MCR，TSC第二代—SVC基于电压源换流器SVG/STATCOM第三代—SVG3S40ms10ms200ms80msSVG相比于TSC和FC的优点SVG英文全称为StaticVarGenerator，中文名称是静止无功发生器。SVG是用于输配电系统的高性能动态补偿器，其实质是一个可控同步电源。补偿无功可做到连续平滑双向调节易引起系统谐振或谐波电流放大的可能性较小，安全稳定性好响应时间短，可有效抑制闪变可提供低电压穿越所需的快速变化无功运行损耗小模块化设计，运行维护简单占地面积小SVG的工作原理及其工作模式SVG原理示意图IL可以通过调节UI来连续控制，从而连续调节SVG发出或吸收的无功。运行模式波形和向量图说明空载运行UI=USIL=0容性运行UI>USIL为容性电流感性运行UIUs超前的电流UIUsILUIUsjxILIL滞后的电流(c)UI
