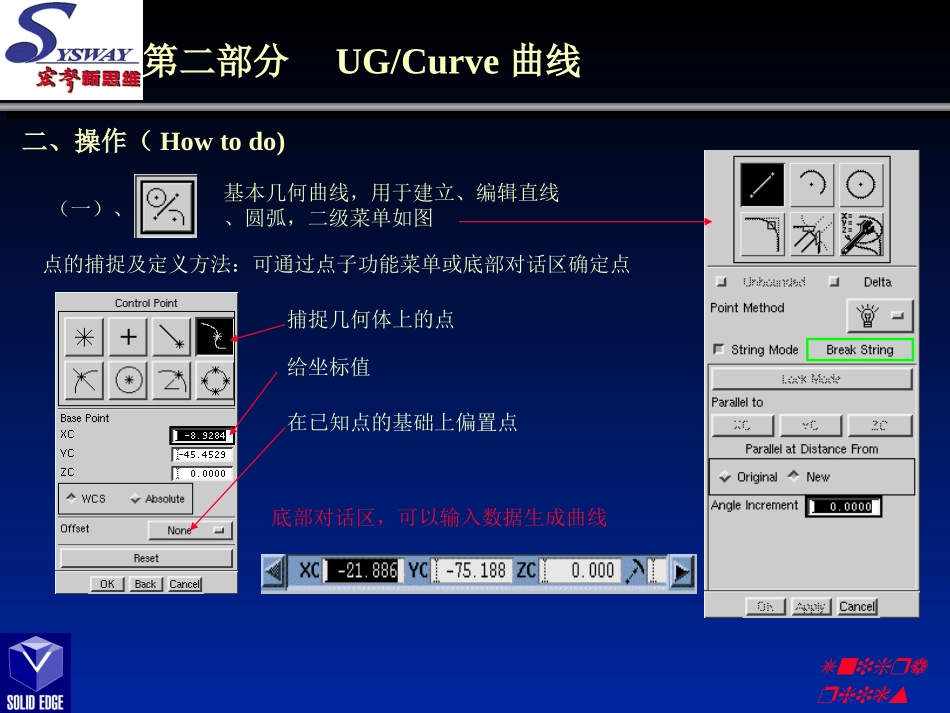

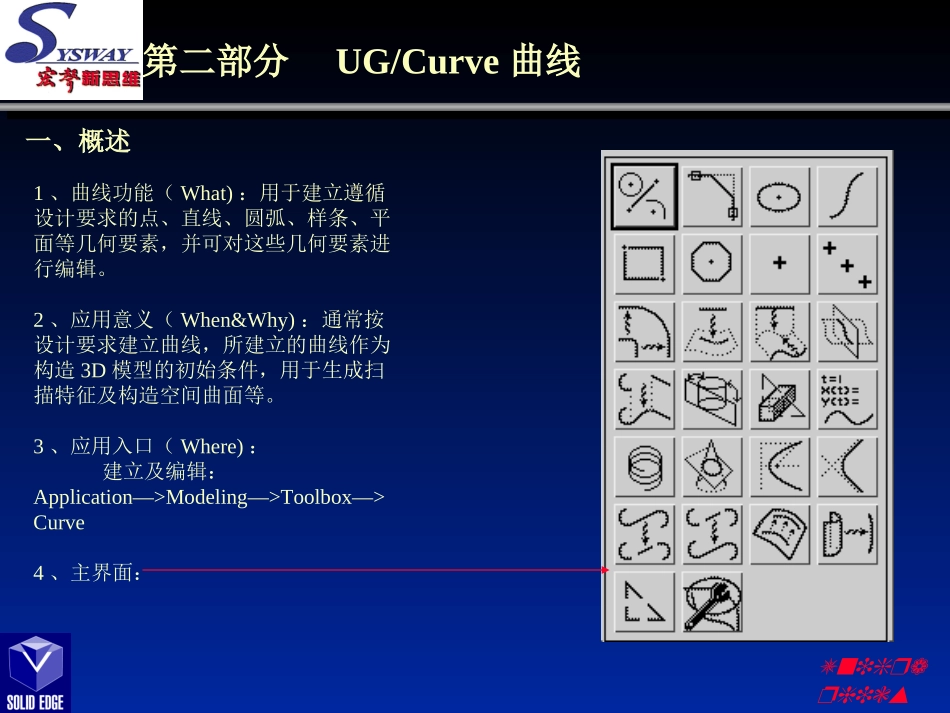

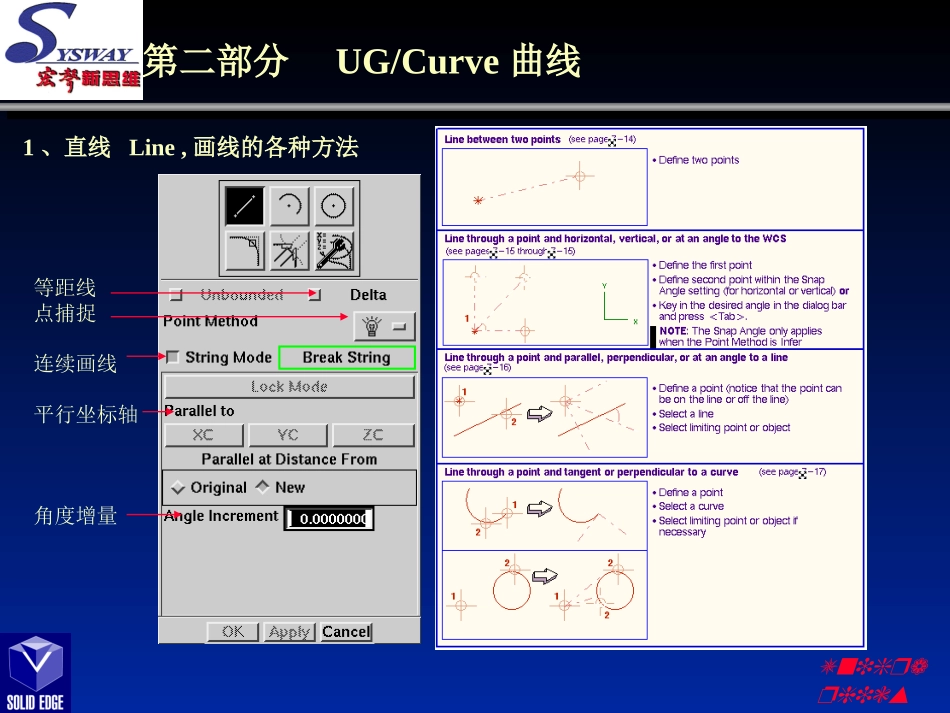

UnigraphicsSolutions第二部分UG/Curve曲线一、概述1、曲线功能（What)：用于建立遵循设计要求的点、直线、圆弧、样条、平面等几何要素，并可对这些几何要素进行编辑。2、应用意义（When&Why)：通常按设计要求建立曲线，所建立的曲线作为构造3D模型的初始条件，用于生成扫描特征及构造空间曲面等。3、应用入口（Where)：建立及编辑：Application—>Modeling—>Toolbox—>Curve4、主界面：UnigraphicsSolutions第二部分UG/Curve曲线二、操作（Howtodo)（一）、基本几何曲线，用于建立、编辑直线、圆弧，二级菜单如图给坐标值捕捉几何体上的点在已知点的基础上偏置点点的捕捉及定义方法：可通过点子功能菜单或底部对话区确定点底部对话区，可以输入数据生成曲线UnigraphicsSolutions第二部分UG/Curve曲线1、直线Line,画线的各种方法等距线点捕捉连续画线平行坐标轴角度增量UnigraphicsSolutions第二部分UG/Curve曲线*作一条线和另外一条线成一个角度--定义起点--点取该直线，注意不要选到端点和中点--移动鼠标，使鼠标拉动的直线和已知直线成一个角度--按TAB键，把光标移动到框内，输入角度值--TAP离开框*作和一条线有一定距离的平行线--StringMode设为Off--选择原直线，注意不要选到端点和中点--按TAB键，把光标移动到框内，输入偏置值--回车UnigraphicsSolutions第二部分UG/Curve曲线2、画弧线的方法UnigraphicsSolutions第二部分UG/Curve曲线3、圆倒圆已知圆的圆心、半径，可在底部对话区内输入数值作圆UnigraphicsSolutions第二部分UG/Curve曲线3、曲线修剪及延伸————>操作步骤：定义修剪边界线、点（可定义两个）——>定义要修剪的目标曲线（可定义无数个）UnigraphicsSolutions第二部分UG/Curve曲线BasicCurve练习UnigraphicsSolutions第二部分UG/Curve曲线（二）、倒角（chamfer)操作步骤：定义倒角方法——>确定倒角参数——>定义倒角对象（按顺时针选取）UnigraphicsSolutions第二部分UG/Curve曲线(三）、椭圆操作步骤：定义椭圆中心点——>确定椭圆参数UnigraphicsSolutions第二部分UG/Curve曲线（四）样条线操作步骤：定义样条控制方法——>定义样条参数——>定义定义点UnigraphicsSolutions第二部分UG/Curve曲线（五）、矩形框操作步骤：定义矩形一个角点——>定义矩形另一角点UnigraphicsSolutions第二部分UG/Curve曲线（六）、多边形操作步骤：定义多边形边数——>确定多边形控制方式——>定义控制参数UnigraphicsSolutions第二部分UG/Curve曲线（七）、点UnigraphicsSolutions第二部分UG/Curve曲线（八）、点组操作步骤：定义生成点组方法——>定义控制参数——>定义目标曲线UnigraphicsSolutions第二部分UG/Curve曲线（九）、曲线偏置单一直线能确定平面的线条偏置方法偏置距离偏置修剪方法重置偏置方向是否相关原曲线保留方式操作步骤：定义偏置曲线对象——>确定直线外一点以确定偏置平面——>定义偏置参数（方法、距离、方向、相关性等）UnigraphicsSolutions第二部分UG/Curve曲线（十）、曲线投影选择步骤过滤方式生成方法投影方向操作步骤：选择投影目标曲——>确定生成方法（相关、拷贝、移动）——>确定投影方向——>选择投影到的目标曲面UnigraphicsSolutions第二部分UG/Curve曲线（十一）、组合曲线投影选择步骤过滤方式生成方法原曲线保留方式操作步骤：选择第一线串——>选择第二线串——>选择第一线串投影方向——>选择第二线串投影方向UnigraphicsSolutions第二部分UG/Curve曲线（十二）、曲面交线选择步骤操作步骤：选择第一曲面——>OK——>选择第二曲面——>APPLYUnigraphicsSolutions第二部分UG/Curve曲线（十三）、桥接曲线桥接方法改变桥接点桥接线反向定义桥接点操作步骤：定义桥接方法——>选择桥接线对象——>改变桥接点及桥接线方向UnigraphicsSolutions第二部分UG/Curve曲线（十四）缠绕及解开缠绕从一基准面向柱面缠绕曲线或解开柱面上的缠绕曲线到基准平面选择步骤定义缠绕或是解开缠绕操作步骤：定义缠绕或解开缠绕——>定义柱面——>定义基准面内（缠绕）、柱面内（解开缠绕）的曲线UnigraphicsSolutions第二部分UG/Curve曲线（十五...
