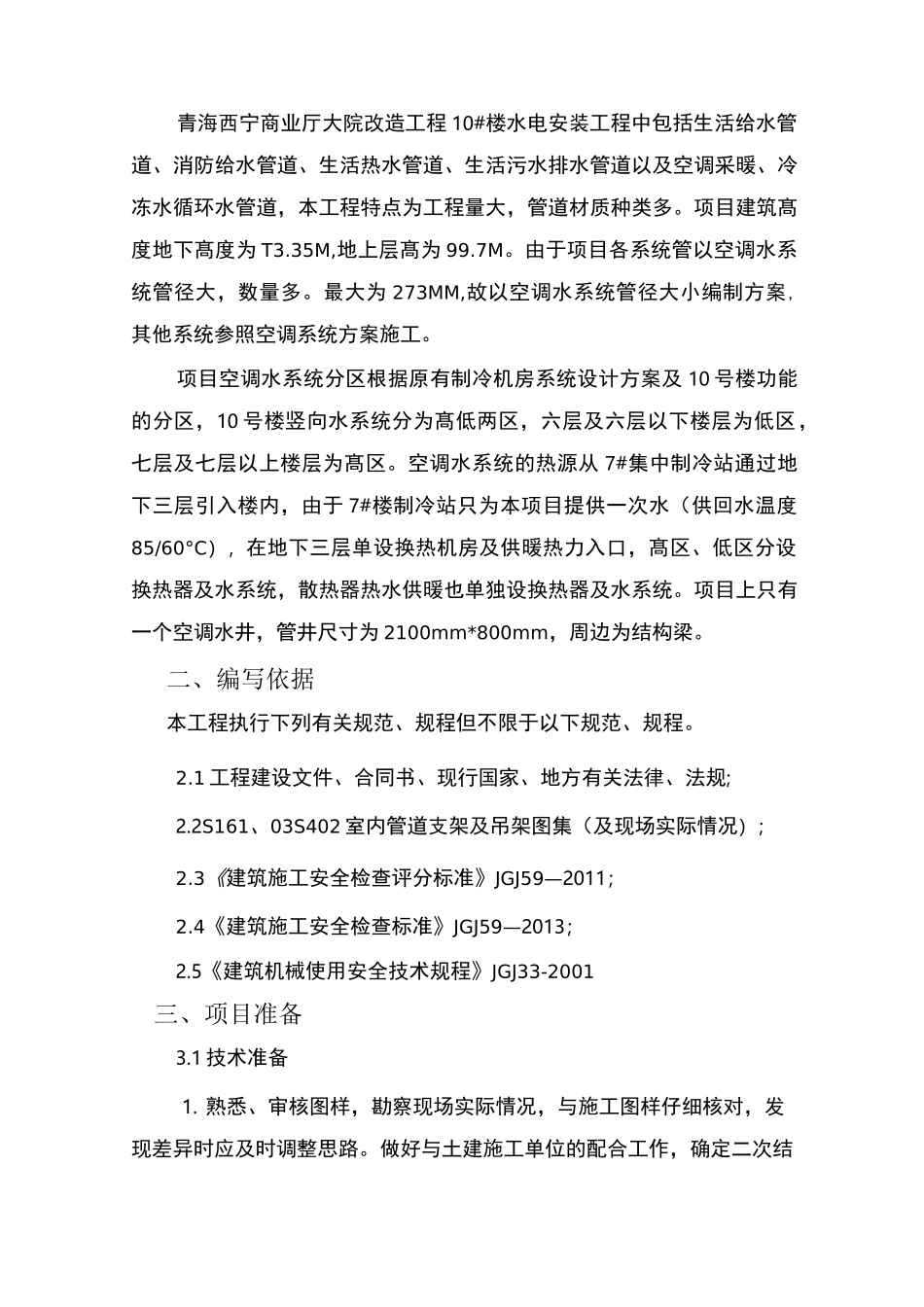

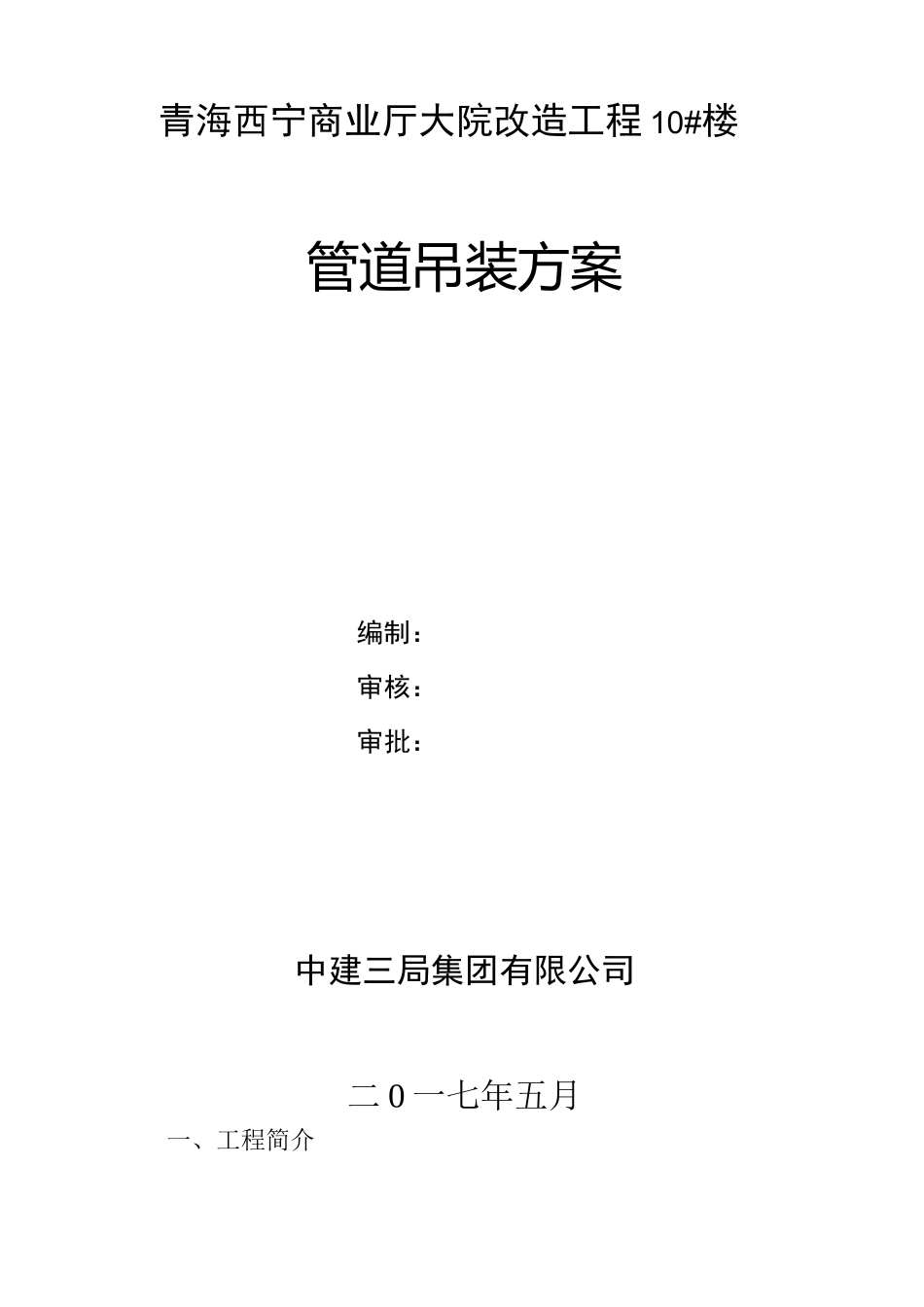

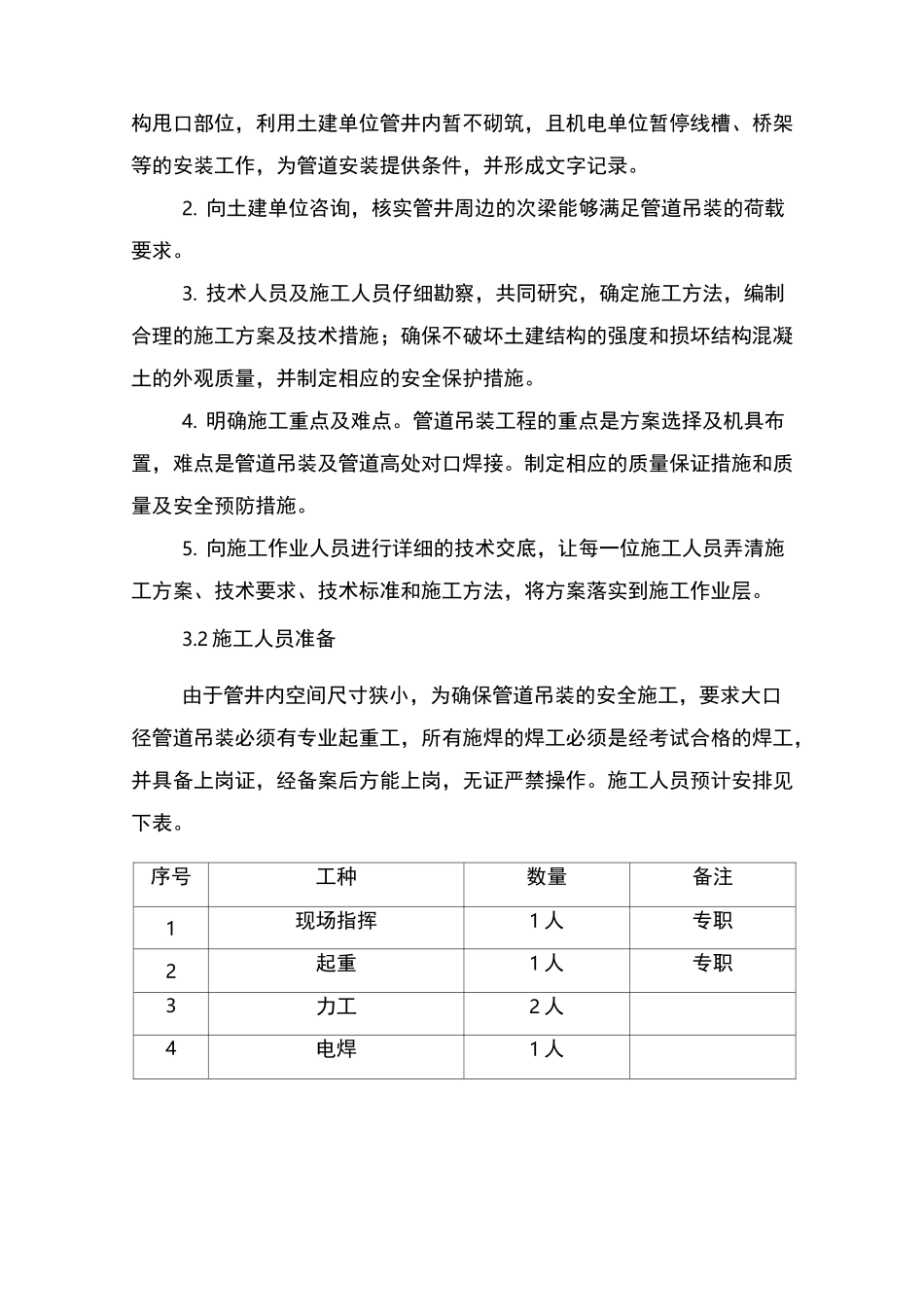

青海西宁商业厅大院改造工程 10#楼管道吊装方案编制：审核：审批：中建三局集团有限公司二 0 一七年五月一、工程简介青海西宁商业厅大院改造工程 10#楼水电安装工程中包括生活给水管道、消防给水管道、生活热水管道、生活污水排水管道以及空调采暖、冷冻水循环水管道，本工程特点为工程量大，管道材质种类多。项目建筑髙度地下髙度为 T3.35M,地上层髙为 99.7M。由于项目各系统管以空调水系统管径大，数量多。最大为 273MM,故以空调水系统管径大小编制方案,其他系统参照空调系统方案施工。项目空调水系统分区根据原有制冷机房系统设计方案及 10 号楼功能的分区，10 号楼竖向水系统分为髙低两区，六层及六层以下楼层为低区，七层及七层以上楼层为髙区。空调水系统的热源从 7#集中制冷站通过地下三层引入楼内，由于 7#楼制冷站只为本项目提供一次水（供回水温度85/60°C），在地下三层单设换热机房及供暖热力入口，髙区、低区分设换热器及水系统，散热器热水供暖也单独设换热器及水系统。项目上只有一个空调水井，管井尺寸为 2100mm*800mm，周边为结构梁。二、编写依据本工程执行下列有关规范、规程但不限于以下规范、规程。2.1 工程建设文件、合同书、现行国家、地方有关法律、法规;2.2S161、03S402 室内管道支架及吊架图集（及现场实际情况）；2.3《建筑施工安全检查评分标准》JGJ59—2011；2.4《建筑施工安全检查标准》JGJ59—2013；2.5《建筑机械使用安全技术规程》JGJ33-2001三、项目准备3.1 技术准备1. 熟悉、审核图样，勘察现场实际情况，与施工图样仔细核对，发现差异时应及时调整思路。做好与土建施工单位的配合工作，确定二次结构甩口部位，利用土建单位管井内暂不砌筑，且机电单位暂停线槽、桥架等的安装工作，为管道安装提供条件，并形成文字记录。2. 向土建单位咨询，核实管井周边的次梁能够满足管道吊装的荷载要求。3. 技术人员及施工人员仔细勘察，共同研究，确定施工方法，编制合理的施工方案及技术措施；确保不破坏土建结构的强度和损坏结构混凝土的外观质量，并制定相应的安全保护措施。4. 明确施工重点及难点。管道吊装工程的重点是方案选择及机具布置，难点是管道吊装及管道高处对口焊接。制定相应的质量保证措施和质量及安全预防措施。5. 向施工作业人员进行详细的技术交底，让每一位施工人员弄清施工方案、技术要求、技术标准和施工方法，将方案落实到施工作业层。3.2 施工人员准备由于管井内空间尺寸狭...
