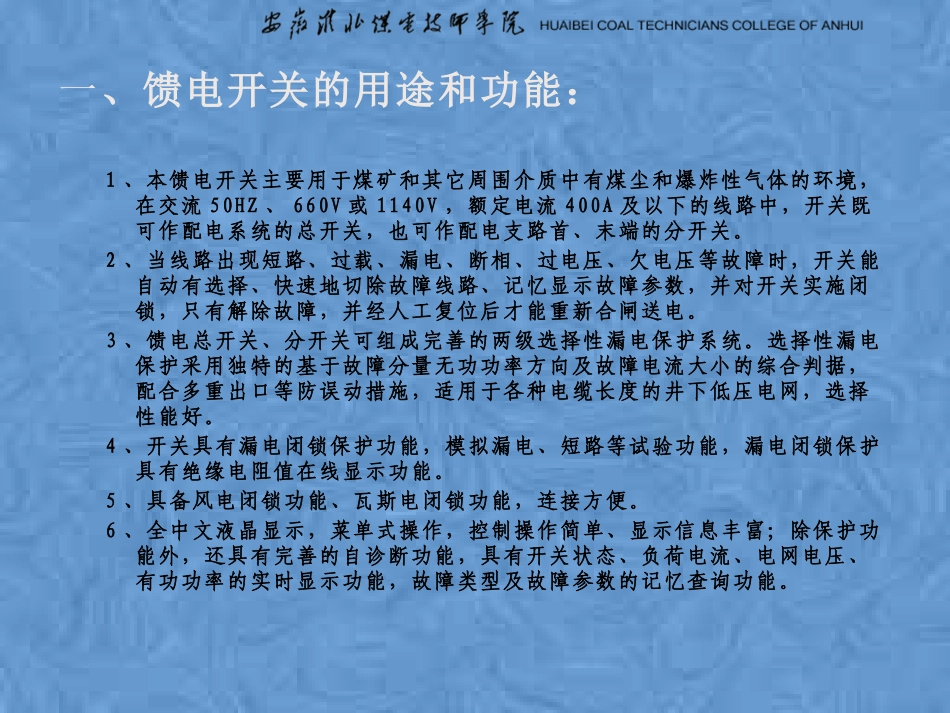

1八达开关培训资料BKD20-400真空馈电开关技术要点及关键技术1)馈电开关的用途和功能2)型号说明3)主要技术参数4)按键操作说明5)操作步骤6)内部元器件、电气原理图7)馈电开关的工作原理8)维护和故障排除一、馈电开关的用途和功能:1、本馈电开关主要用于煤矿和其它周围介质中有煤尘和爆炸性气体的环境,在交流50HZ、660V或1140V,额定电流400A及以下的线路中,开关既可作配电系统的总开关,也可作配电支路首、末端的分开关。2、当线路出现短路、过载、漏电、断相、过电压、欠电压等故障时,开关能自动有选择、快速地切除故障线路、记忆显示故障参数,并对开关实施闭锁,只有解除故障,并经人工复位后才能重新合闸送电。3、馈电总开关、分开关可组成完善的两级选择性漏电保护系统。选择性漏电保护采用独特的基于故障分量无功功率方向及故障电流大小的综合判据,配合多重出口等防误动措施,适用于各种电缆长度的井下低压电网,选择性能好。4、开关具有漏电闭锁保护功能,模拟漏电、短路等试验功能,漏电闭锁保护具有绝缘电阻值在线显示功能。5、具备风电闭锁功能、瓦斯电闭锁功能,连接方便。6、全中文液晶显示,菜单式操作,控制操作简单、显示信息丰富;除保护功能外,还具有完善的自诊断功能,具有开关状态、负荷电流、电网电压、有功功率的实时显示功能,故障类型及故障参数的记忆查询功能。二、馈电开关的型号说明:BKD20400/1140(660)Z-矿用隔爆馈电开关设计序号额定电流额定电压智能真空三、主要技术参数:1、额定电压:1140V、660V。2、额定电流:400A3、断路器的极限分断能力:8000A4、断路器分断时间:不大于30ms。5、大于5000A的短路电流:无条件瞬动、切断故障时间小于60ms6、出现口:主回路4个,可穿不大于直径68mm的橡胶的橡胶;辅助回路3个,可穿不大于直径22mm的橡胶四、开关操作方法:1、将馈电开关的操作手柄由“闭锁”位打到“电源”位置,显示器显示“分闸待机”;2、按合闸按钮断路器吸合,显示器显示“合闸运行”;3、按分闸按钮断路器断开。(注:在电动不能分闸时,可通过开关侧面的即停按钮进行分闸)五、按键操作说明:1、侧板的钮子开关K的位置作总开关或单台单独使用时,先将侧板上的钮子开关K,打在“总开关”的位置;若作分开关使用时,应打在“分开关”的位置;同时在菜单速写屏里的“系统状态”也需对应地设置为“总开关”或“分开关”。2、操作说明1)按键复位:按下该键,装置处于复位状态;释放该键,装置从起始位置进入工作状态。确认:按下该键,执行光标(反白显示)处的操作。上选:按下该键,可使光标上移,或使反白显示处的参数增加。下选:按下该键,可使光标,或使反白显示处的参数减小。内部元器件:该馈电开关开关腔内主要有:控制门板、内侧板和本体三部份构成。控制门板主要有时间继电器、交流接触器、整流桥、保险管、按钮等元器件构成;内侧板主要有三相电抗器、滤波板器板、控制变压器、电容器、零序变压器、万转开关、保险、阻容吸收、电压转换板、保险等元器件构成;开关本体主要有真空短路器、行程开关、合闸线圈、脱扣线圈、无压释放线圈等元器件构成;具体外形图如下:交流接触器(J4)时间继电器(SJ)保险管FU5按钮控制门板(背面)整流桥ZLQ4交流接触器(J3)控制门板(正面)控制变压器(T2)原边电压127V由T1供给、副边电压100V、55V两种;55V作为脱扣线圈Q2和无压释放线圈Q3的动作电源;100V作为综合保护器工作电源和开关的欠压保护汉文显示屏上选下选确认复位漏试(LS)分闸(FL)合闸(QA)门板背面放大元件图门板正面放大元件图馈电开关腔内侧板正面元件图电压转换板(Z)三相电抗器(SK)滤波器板控制变压器(T1)原边与主线路相连、副边电压127V,作为吸合线圈Q1的动作电源和漏电试验J5的动作电源零序变压器(T3)阻熔吸收(RC)万转开关保险(FU1)电熔器(C2)七芯接线端子三相电抗器的作用:将直流检测回路与三相交流回路连接起来,使主回路中的交流电压产生一个相对0点,使直流电压通过电抗器与三相电网形成回路,避免三相交流通过即隔交通直。滤波器的作用:1、为避免在漏电时产生零序信号对直流附加电源的...
