大面积钢结构厂房砼基础预埋地脚螺栓施工工法

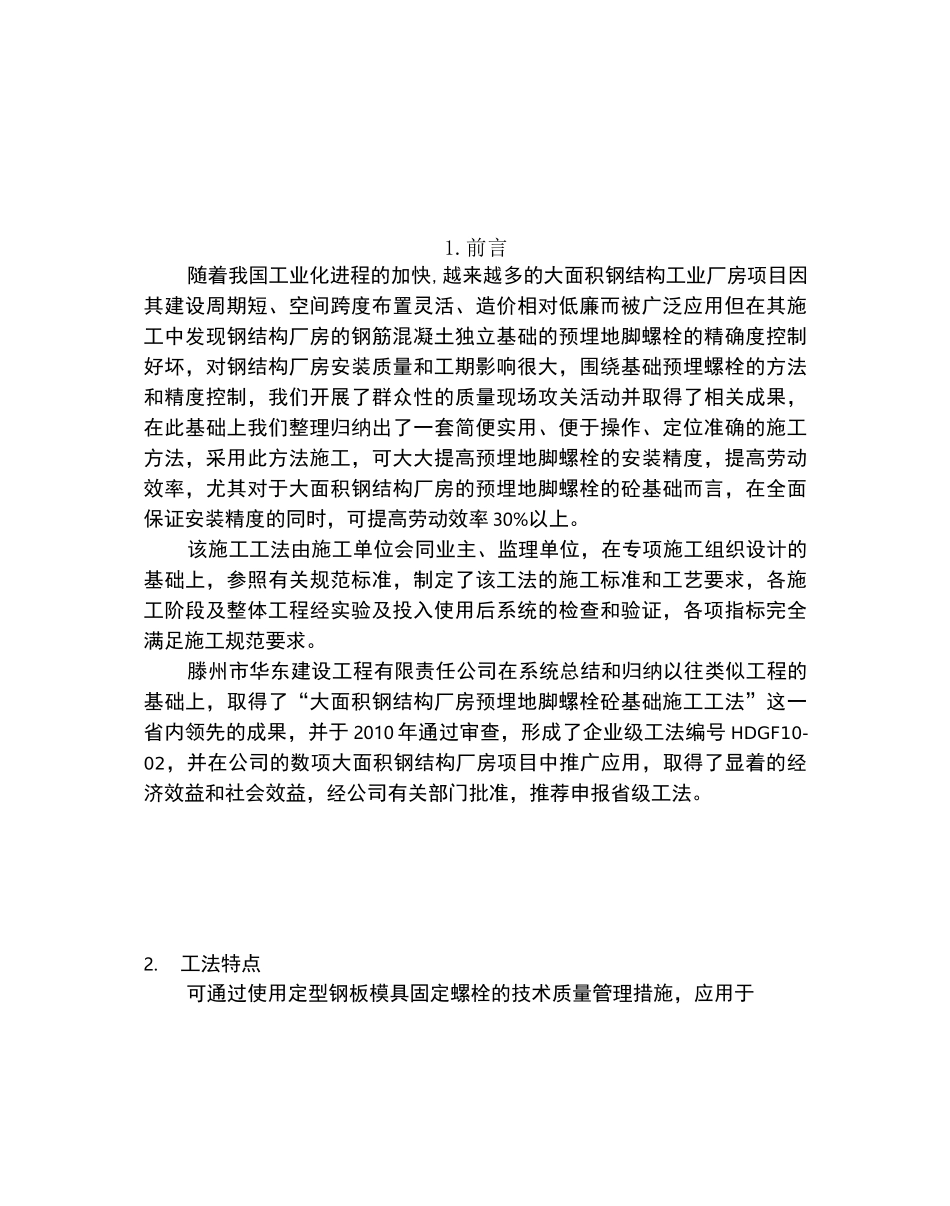

1.前言随着我国工业化进程的加快,越来越多的大面积钢结构工业厂房项目因其建设周期短、空间跨度布置灵活、造价相对低廉而被广泛应用但在其施工中发现钢结构厂房的钢筋混凝土独立基础的预埋地脚螺栓的精确度控制好坏，对钢结构厂房安装质量和工期影响很大，围绕基础预埋螺栓的方法和精度控制，我们开展了群众性的质量现场攻关活动并取得了相关成果，在此基础上我们整理归纳出了一套简便实用、便于操作、定位准确的施工方法，采用此方法施工，可大大提高预埋地脚螺栓的安装精度，提高劳动效率，尤其对于大面积钢结构厂房的预埋地脚螺栓的砼基础而言，在全面保证安装精度的同时，可提高劳动效率 30%以上。该施工工法由施工单位会同业主、监理单位，在专项施工组织设计的基础上，参照有关规范标准，制定了该工法的施工标准和工艺要求，各施工阶段及整体工程经实验及投入使用后系统的检查和验证，各项指标完全满足施工规范要求。滕州市华东建设工程有限责任公司在系统总结和归纳以往类似工程的基础上，取得了“大面积钢结构厂房预埋地脚螺栓砼基础施工工法”这一省内领先的成果，并于 2010 年通过审查，形成了企业级工法编号 HDGF10-02，并在公司的数项大面积钢结构厂房项目中推广应用，取得了显着的经济效益和社会效益，经公司有关部门批准，推荐申报省级工法。2.工法特点可通过使用定型钢板模具固定螺栓的技术质量管理措施，应用于不同类型的钢结构厂房基础螺栓精确定位。该方法设计独特，容易保证预埋件质量。操作简便，制作简单，质量可靠，使用方便，降低施工难度，提高工效。实现了地脚螺栓预埋安装工作的工具化，并可周转使用，节能降耗，保证工程质量，利于推广应用。3.适用范围本方法适用于各种类型和跨度的大面积钢结构厂房的砼基础预埋地脚螺栓的施工。4.工艺原理根据钢结构厂房砼基础预埋地脚螺栓的型号、数量、标高和螺栓群的相对位置关系，预先用钢板、角钢等设计加工定位模具（见后附图），利用该模具配合控制桩（轴线、标高）、水平尺等确定好地脚螺栓的位置、标高后，临时固定，复核无误后加强锚固，防止单个地脚螺栓位置超出允许误差、预埋地脚螺栓整体位置位移超出允许误差及地脚螺栓栓顶标高出现误差。专用模具可根据地脚螺栓的平面位置关系加工成平面定位模具，然后利用专用模具上被固定平面位置的预埋地脚螺栓，用螺帽和水平尺来进一步调整和固定地脚螺栓的平面及标高位置并加以初步固定，再利用轴线标高控制桩复核无误后，作...
