2024年值班室施工组织设计VIP免费

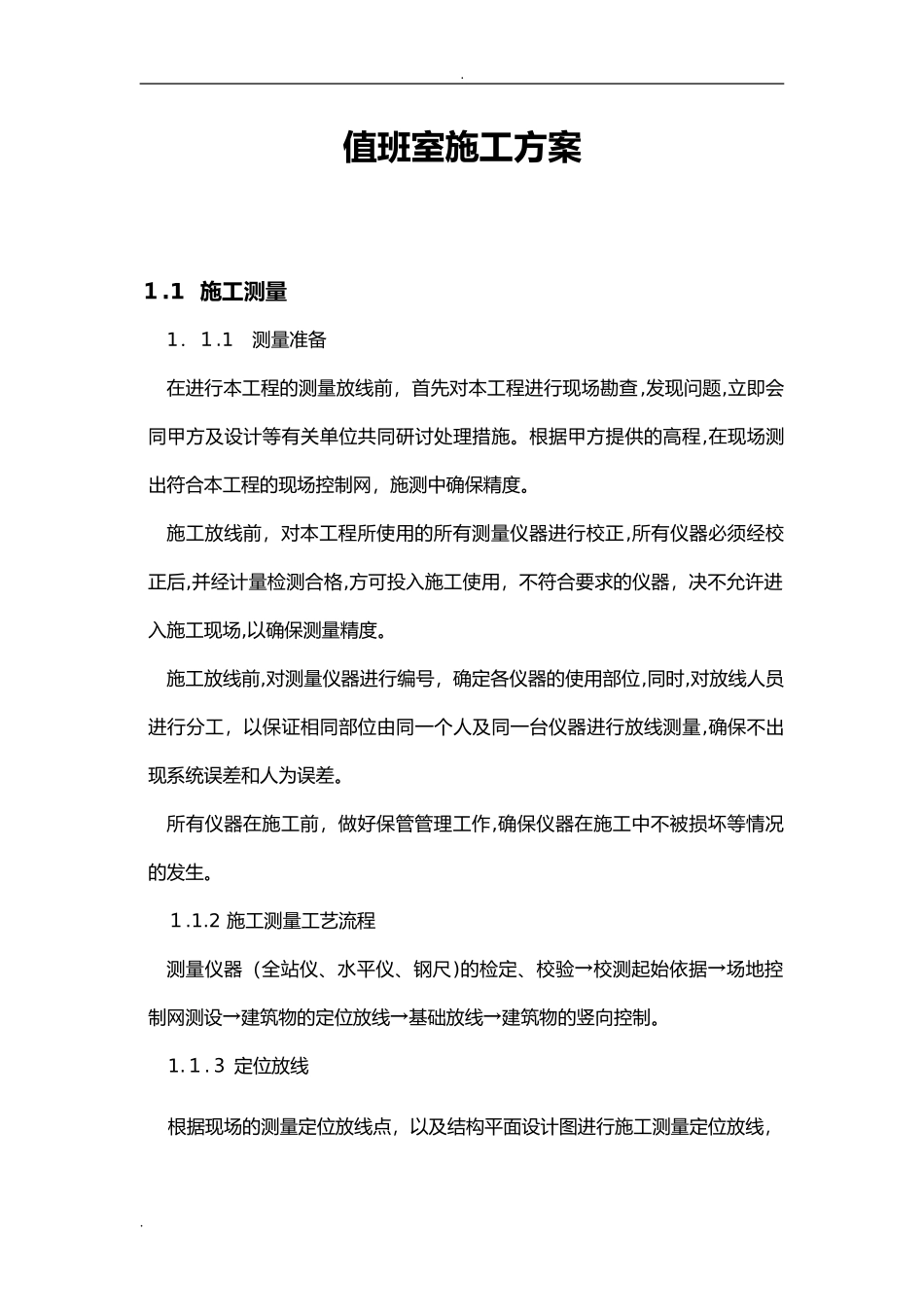

.值班室施工方案１.1施工测量1．１.1测量准备在进行本工程的测量放线前，首先对本工程进行现场勘查,发现问题,立即会同甲方及设计等有关单位共同研讨处理措施。根据甲方提供的高程,在现场测出符合本工程的现场控制网，施测中确保精度。施工放线前，对本工程所使用的所有测量仪器进行校正,所有仪器必须经校正后,并经计量检测合格,方可投入施工使用，不符合要求的仪器，决不允许进入施工现场,以确保测量精度。施工放线前,对测量仪器进行编号，确定各仪器的使用部位,同时,对放线人员进行分工，以保证相同部位由同一个人及同一台仪器进行放线测量,确保不出现系统误差和人为误差。所有仪器在施工前，做好保管管理工作,确保仪器在施工中不被损坏等情况的发生。１.1.2施工测量工艺流程测量仪器（全站仪、水平仪、钢尺)的检定、校验→校测起始依据→场地控制网测设→建筑物的定位放线→基础放线→建筑物的竖向控制。1.１.３定位放线根据现场的测量定位放线点，以及结构平面设计图进行施工测量定位放线，..确定出建筑物的主轴线。并在建筑物外(采用延长线法）作好控制桩，保护好各控制点不被破坏，各控制桩要做有明显标记，定期检查。每次放线时，将经纬仪架设在控制点上，后视另一相对应的控制点,这样投出两条控制线,然后依据这两条控制线,用50m钢尺,按照施工图纸，放出各条轴线的位置及柱梁的位置,每跨轴线误差小于等于1ｍｍ。施工中,由下至上进行层层放线。1.１.4垂直度控制为保证值班室的测量精度满足施工速度的要求对于±0.00以上建筑物的垂直度控制,拟采用外控和内控相结合的方法进行。外控校核在建筑物外墙、柱各大角设点(线)，并在轴线(或控制线）的后延线上设控制基点,采用全站仪,结合大线锤校核。内控根据工程的平面特点和施工要求,设立贯通建筑物横向、纵向的基线，在地面上基线交点处,设立平面控制点，由平面控制点引测上部结构。间垂直度测量偏差不应超过3ｍm，建筑物全高垂直度测量偏差不应超过3H／100０，且不应大于20mm。1.1.5标高控制..根据甲方指定的高程，用DS２进行高差测量,根据路面跟±0.000的高差,把建筑物的相对标高测设在建筑物四周的砼墙、柱上，然后用10ｍ大钢尺向上测出比楼层面高100ｃｍ的标高控制线。为了保证建筑物高程控制的精度要求,在基础施工中就应注意准确测设标高,为±０．00以上标高传递打好基础。在四周的墙、柱上涂竖向红漆带标记,作为以后向上引测的依据。标高传递由±０.00标高开始用大钢尺沿墙、柱角向上量度，每施工段采用吊钢尺方法校核、调整,必要时在两对角同时进行,进行互相核对。每次测量由专人负责，并作出测量记录交施工负责人进行审核，并及时检查存档。当主体施工完成后,用ＤＳ２水准仪在墙、柱砼上抄一个３00~500mm的水平标高线，并弹上墨线，用以作为地面及墙面的装饰控制线。１.1．６沉降观测当主体施工到一定高度时，要对其地基沉降进行观测该建筑物的沉降观测是包括施工加荷过程的观测和竣工后的观测,因此,该项工作是很重要的。该建筑物的沉降观测点拟考虑采取在建筑物四角的柱外表面接近地面的位置和设计院规定的位置,用沉降观测标志埋入柱或墙内作为该建筑物的沉降观测点,用精密水准仪ＤS2测出路面和各沉降观测点的原始高差，以后每加荷一次观测一次,主体结构完成后，按实际加荷情况进行观测(具体时间、次数与设计、监理和质监部门等研究确定)，一直观测至工程完成竣工验收为止。..至于竣工后的观测，应由甲方另外委托有资质的专业测量单位按设计要求（或方案)进行定期观测。建筑物的沉降观测记录应注意妥善保存，同时还要画出沉降曲线进行数据分析,发现有不同的沉降或沉降过大,则应立即通知有关主管部门,以做必要的处理。1.1.7测量资料在工程开工之前,要进行测量定位，填好测量定位记录表,以备存档。每次使用仪器前做好检查记录。认真做好水平观测记录工作。认真做好建筑物的沉降观测记录。工程完工后认真做好竣工记录。1.2基础工程值班室基础形式采用条形基础,埋深约80cm。1.2.１施工工艺流程基础放线→打龙门桩→基槽开挖→地基验槽→１0ｃm素砼垫层→基础梁钢筋绑扎、模板支撑→基础梁浇筑→基础验收→回填土。１.2.２主要...
