精馏塔设计指导书

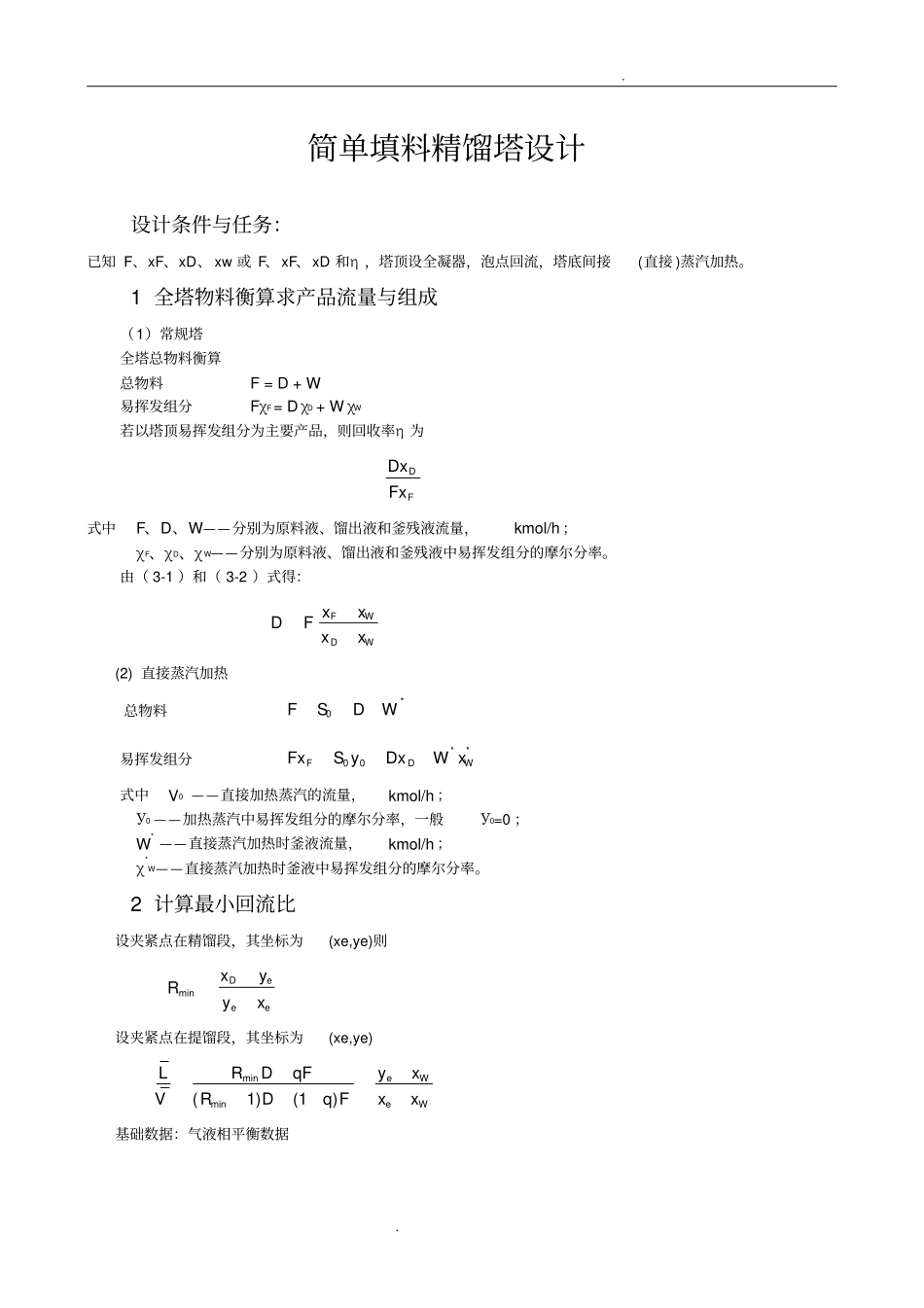

精馏塔设计指导书_第1页
1/20

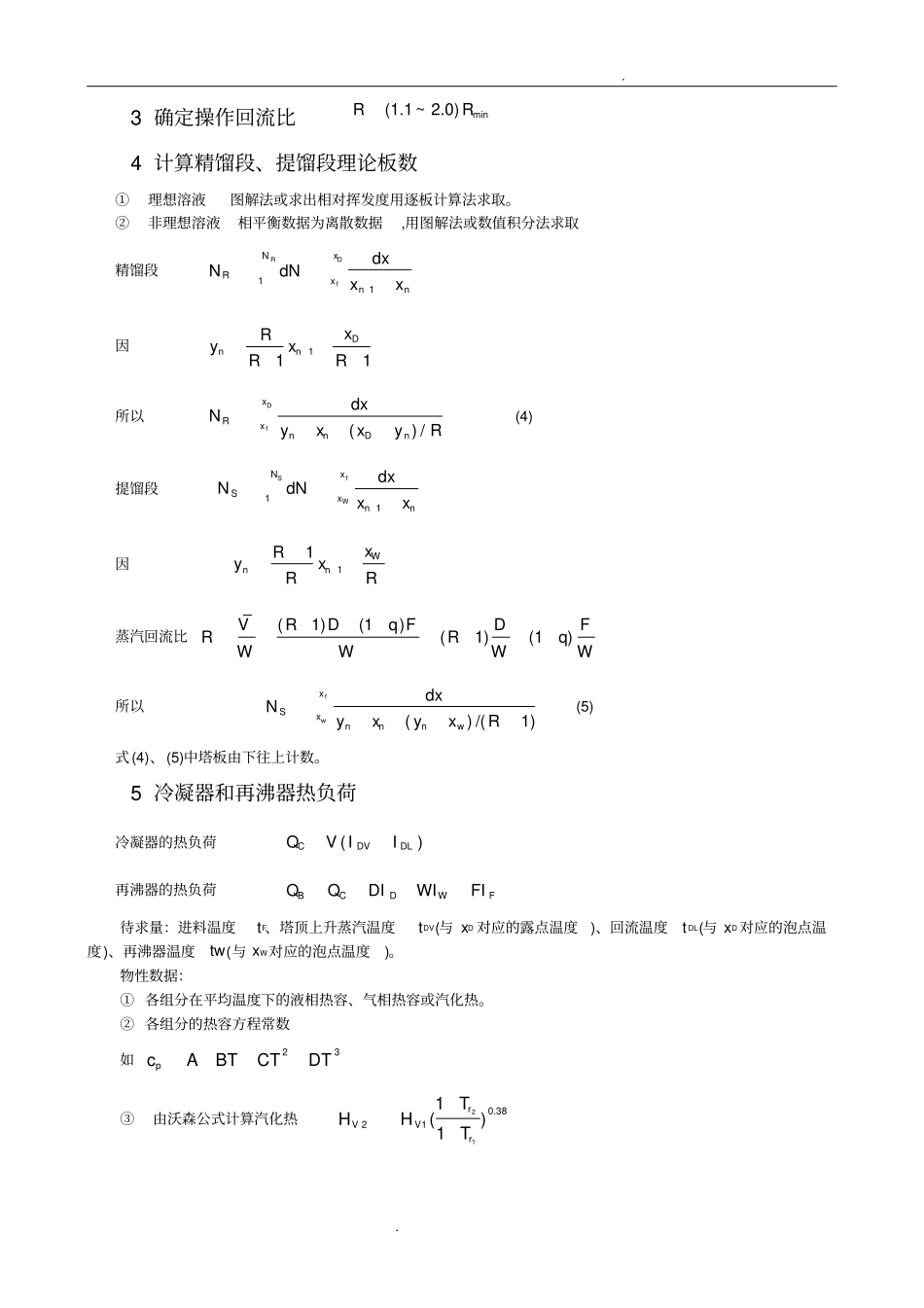

精馏塔设计指导书_第2页
2/20

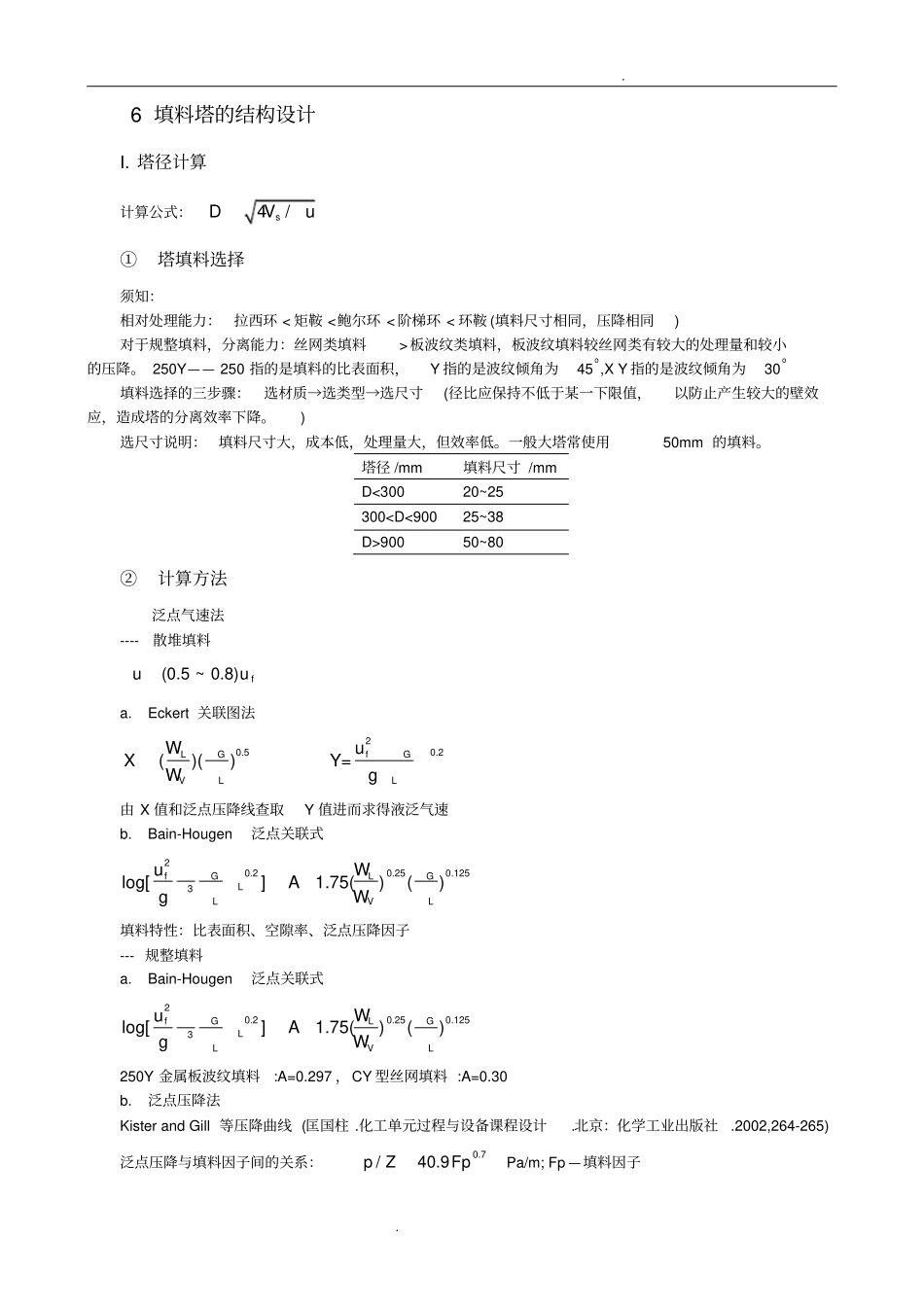

精馏塔设计指导书_第3页
3/20
. . 简单填料精馏塔设计设计条件与任务:已知 F、xF、xD、 xw 或 F、xF、xD 和η ,塔顶设全凝器,泡点回流,塔底间接(直接 )蒸汽加热。1 全塔物料衡算求产品流量与组成(1)常规塔全塔总物料衡算总物料F = D + W易挥发组分FχF = D χD + W χW若以塔顶易挥发组分为主要产品,则回收率η 为DFDxFx式中F、D、W——分别为原料液、馏出液和釜残液流量,kmol/h ;χF、χD、χ W——分别为原料液、馏出液和釜残液中易挥发组分的摩尔分率。由( 3-1 )和( 3-2 )式得:WDWFxxxxFD(2) 直接蒸汽加热总物料*0FSDW易挥发组分**00FDWFxS yDxW x式中V0 ——直接加热蒸汽的流量,kmol/h ;У0 ——加热蒸汽中易挥发组分的摩尔分率,一般У0=0 ;W* ——直接蒸汽加热时釜液流量,kmol/h ;χ*W——直接蒸汽加热时釜液中易挥发组分的摩尔分率。2 计算最小回流比设夹紧点在精馏段,其坐标为(xe,ye)则minDeeexyRyx设夹紧点在提馏段,其坐标为(xe,ye) minmin(1)(1)eWeWyxRDqFLVRDq Fxx基础数据:气液相平衡数据. . 3 确定操作回流比min(1.1 ~ 2.0)RR4 计算精馏段、提馏段理论板数①理想溶液图解法或求出相对挥发度用逐板计算法求取。②非理想溶液相平衡数据为离散数据,用图解法或数值积分法求取精馏段11RDfNxRxnndxNdNxx因111DnnxRyxRR所以() /DfxRxnnDndxNyxxyR(4) 提馏段11SfWNxSxnndxNdNxx因11WnnxRyxRR蒸汽回流比(1)(1)(1)(1)VRDq FDFRRqWWWW所以() /(1)fwxSxnnnwdxNyxyxR(5) 式(4)、(5)中塔板由下往上计数。5 冷凝器和再沸器热负荷冷凝器的热负荷()CDVDLQV II再沸器的热负荷BCDWFQQDIWIFI待求量:进料温度tF、塔顶上升蒸汽温度tDV(与 xD 对应的露点温度)、回流温度t DL(与 xD对应的泡点温度)、再沸器温度tw(与 xW对应的泡点温度)。物性数据:① 各组分在平均温度下的液相热容、气相热容或汽化热。② 各组分的热容方程常数如23pcABTCTDT③由沃森公式计算汽化热210.38211()1rVVrTHHT. . 6 填料塔的结构设计I. 塔径计算计算公式:4/sDVu①塔填料选择须知:相对处理能力:拉西环 < 矩鞍 <鲍尔环 <阶梯环 < 环鞍 (填料尺寸相同,压降相同) 对于规整填料,分离能力:丝网类填料>板波纹类填料,板波纹填料较丝网类有较大的处理量和较小的压降。 250Y—— 250 指的是填料的比表面积,Y 指的是波纹倾角为45o,X Y 指的是波纹倾角为30o 填料选择的三步骤:选材质→选类型→选尺寸(径比应...
