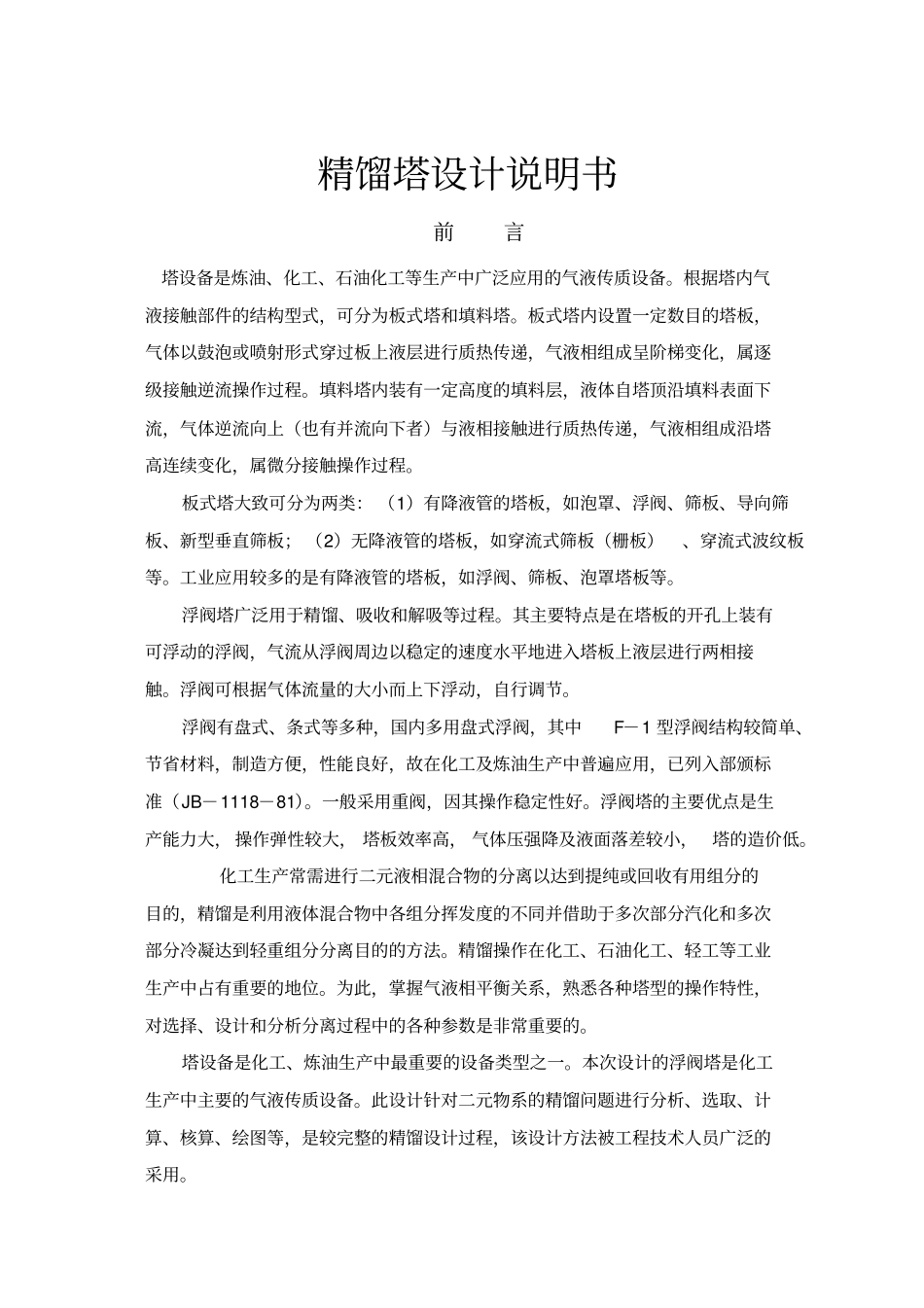

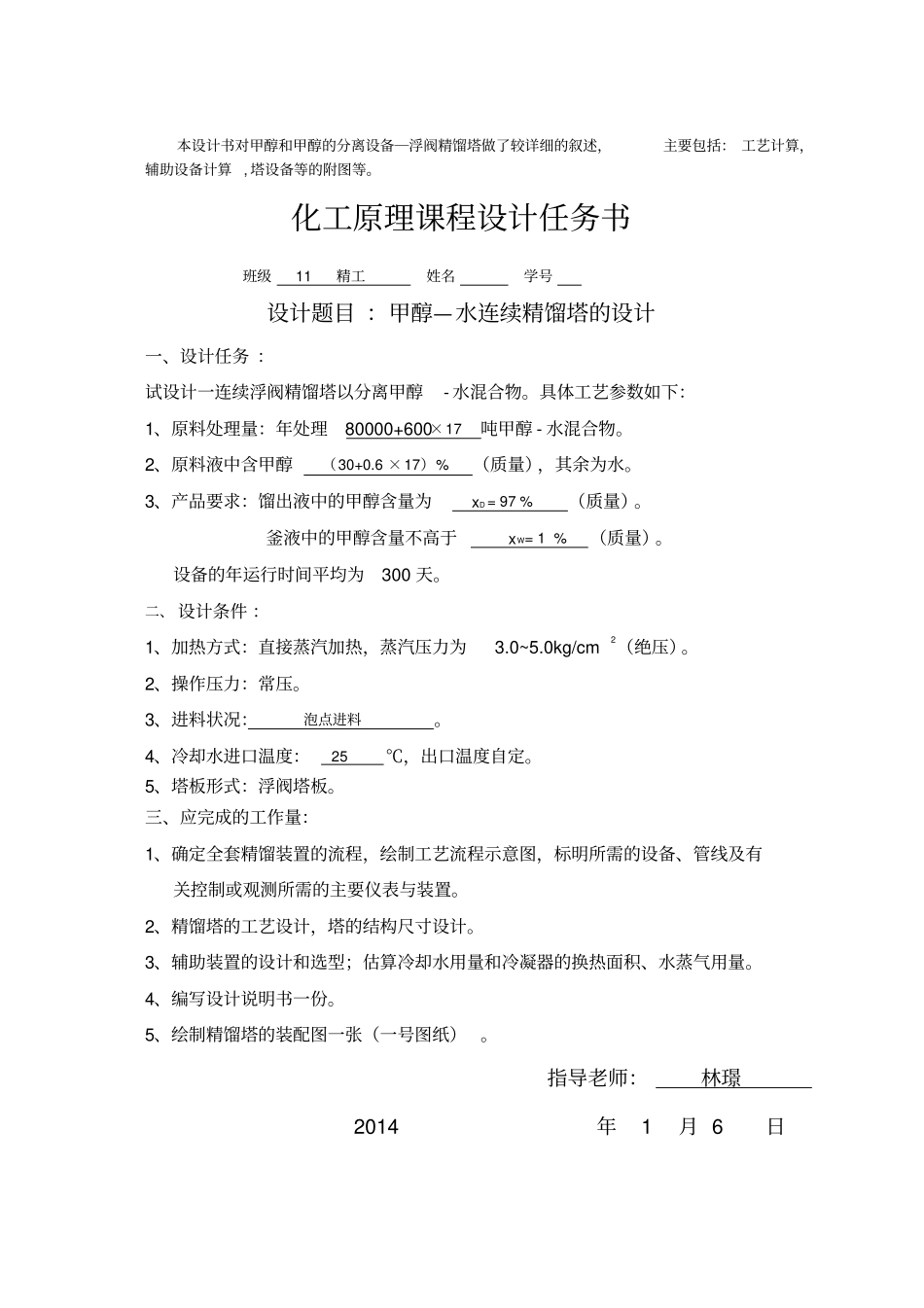

精馏塔设计说明书前言塔设备是炼油、化工、石油化工等生产中广泛应用的气液传质设备。根据塔内气液接触部件的结构型式,可分为板式塔和填料塔。板式塔内设置一定数目的塔板,气体以鼓泡或喷射形式穿过板上液层进行质热传递,气液相组成呈阶梯变化,属逐级接触逆流操作过程。填料塔内装有一定高度的填料层,液体自塔顶沿填料表面下流,气体逆流向上(也有并流向下者)与液相接触进行质热传递,气液相组成沿塔高连续变化,属微分接触操作过程。板式塔大致可分为两类: (1)有降液管的塔板,如泡罩、浮阀、筛板、导向筛板、新型垂直筛板; (2)无降液管的塔板,如穿流式筛板(栅板)、穿流式波纹板等。工业应用较多的是有降液管的塔板,如浮阀、筛板、泡罩塔板等。浮阀塔广泛用于精馏、吸收和解吸等过程。其主要特点是在塔板的开孔上装有可浮动的浮阀,气流从浮阀周边以稳定的速度水平地进入塔板上液层进行两相接触。浮阀可根据气体流量的大小而上下浮动,自行调节。浮阀有盘式、条式等多种,国内多用盘式浮阀,其中F-1 型浮阀结构较简单、节省材料,制造方便,性能良好,故在化工及炼油生产中普遍应用,已列入部颁标准(JB-1118-81)。一般采用重阀,因其操作稳定性好。浮阀塔的主要优点是生产能力大, 操作弹性较大, 塔板效率高, 气体压强降及液面落差较小,塔的造价低。化工生产常需进行二元液相混合物的分离以达到提纯或回收有用组分的目的,精馏是利用液体混合物中各组分挥发度的不同并借助于多次部分汽化和多次部分冷凝达到轻重组分分离目的的方法。精馏操作在化工、石油化工、轻工等工业生产中占有重要的地位。为此,掌握气液相平衡关系,熟悉各种塔型的操作特性,对选择、设计和分析分离过程中的各种参数是非常重要的。塔设备是化工、炼油生产中最重要的设备类型之一。本次设计的浮阀塔是化工生产中主要的气液传质设备。此设计针对二元物系的精馏问题进行分析、选取、计算、核算、绘图等,是较完整的精馏设计过程,该设计方法被工程技术人员广泛的采用。本设计书对甲醇和甲醇的分离设备─浮阀精馏塔做了较详细的叙述,主要包括: 工艺计算,辅助设备计算 , 塔设备等的附图等。化工原理课程设计任务书班级 11精工姓名学号设计题目 :甲醇—水连续精馏塔的设计一、设计任务 :试设计一连续浮阀精馏塔以分离甲醇- 水混合物。具体工艺参数如下:1、原料处理量:年处理80000+600×17吨甲醇 - 水混合物。2、原料液中含甲醇(3...
