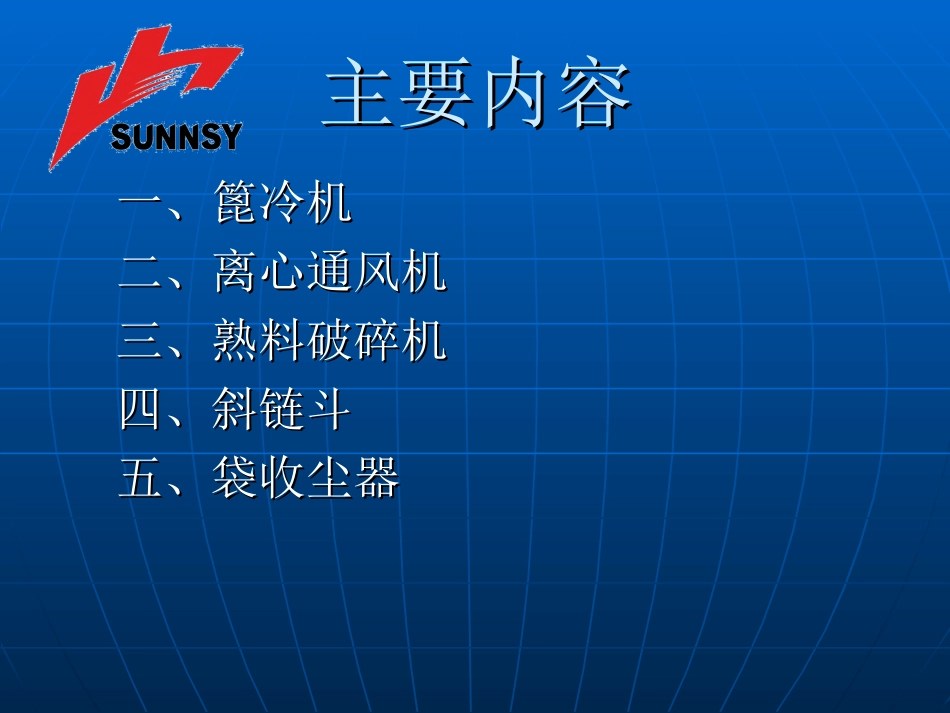

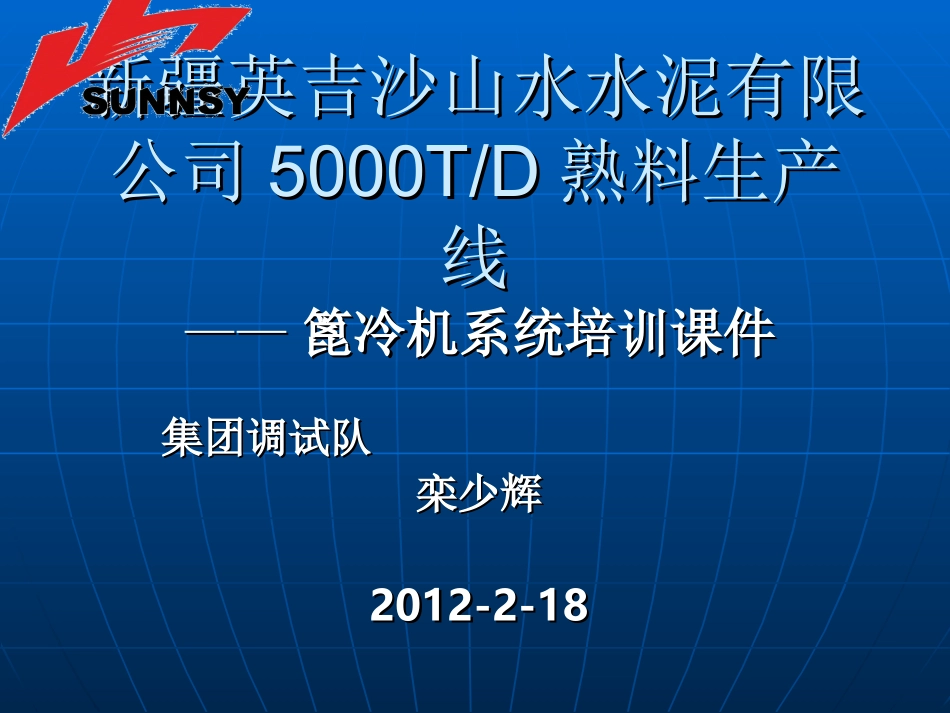

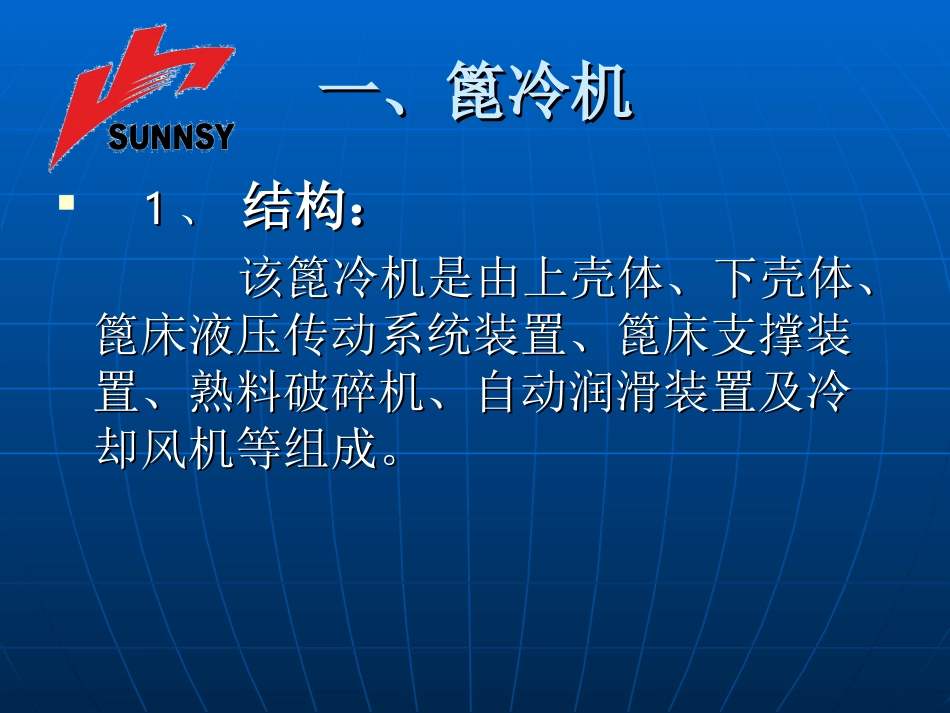

新疆英吉沙山水水泥有限新疆英吉沙山水水泥有限公司公司5000T/D5000T/D熟料生产熟料生产线线————篦冷机系统培训课件篦冷机系统培训课件集团调试队集团调试队栾少辉栾少辉2012-2-182012-2-18主要内容主要内容一、篦冷机一、篦冷机二、离心通风机二、离心通风机三、熟料破碎机三、熟料破碎机四、斜链斗四、斜链斗五、袋收尘器五、袋收尘器一、篦冷机一、篦冷机11、、结构：结构：该篦冷机是由上壳体、下壳体、该篦冷机是由上壳体、下壳体、篦床液压传动系统装置、篦床支撑装篦床液压传动系统装置、篦床支撑装置、熟料破碎机、自动润滑装置及冷置、熟料破碎机、自动润滑装置及冷却风机等组成。却风机等组成。22、、篦冷机设备的用途篦冷机设备的用途对现代篦冷机的性能要求是高冷却率、高热回收率对现代篦冷机的性能要求是高冷却率、高热回收率和高运转率，为实现上述的高性能指标，篦床的设计是关和高运转率，为实现上述的高性能指标，篦床的设计是关键。键。DSB5000DSB5000篦冷机的篦床为复合式三段床。篦冷机的篦床为复合式三段床。第一段分为如下两部分：第一段分为如下两部分：11））高温区：熟料骤冷区和热回收区，在该区域采用“充高温区：熟料骤冷区和热回收区，在该区域采用“充气梁”装置，其中前端五排采用倾斜式固定充气篦床；后气梁”装置，其中前端五排采用倾斜式固定充气篦床；后续六排为活动式充气篦床。高温区采用充气梁装置是篦冷续六排为活动式充气篦床。高温区采用充气梁装置是篦冷机达到高冷却率、高热回收率和高运转率的根本保证。应机达到高冷却率、高热回收率和高运转率的根本保证。应该强调在最高温区采用固定式充气梁装置最大优点是大大该强调在最高温区采用固定式充气梁装置最大优点是大大降低了热端篦床的机械故障率，这就充分保证篦冷机的运降低了热端篦床的机械故障率，这就充分保证篦冷机的运转率。由于正对窑下料口区域的篦床采用固定式充气梁装转率。由于正对窑下料口区域的篦床采用固定式充气梁装置，热熟料易于堆积，虽可调节冷风量来对积料厚度加以置，热熟料易于堆积，虽可调节冷风量来对积料厚度加以控制，但为防“雪人”和大块热熟料球的堆积，在端部壳控制，但为防“雪人”和大块热熟料球的堆积，在端部壳体上加装了一组液压推料耙装置，按实际需要间断地推料，体上加装了一组液压推料耙装置，按实际需要间断地推料，适时清理过多的积料，以保证稳定安全的操作。（也可安适时清理过多的积料，以保证稳定安全的操作。（也可安装空气炮来协助清理积料）装空气炮来协助清理积料）22）高中温区：为了提高产量，继活动式充气梁）高中温区：为了提高产量，继活动式充气梁之后的第一段篦床布置中，采用了充气篦板与阻之后的第一段篦床布置中，采用了充气篦板与阻力篦板相结合的方式，即固定梁为两侧充气的充力篦板相结合的方式，即固定梁为两侧充气的充气梁装置；活动梁则均为低漏料阻力篦板，使之气梁装置；活动梁则均为低漏料阻力篦板，使之既可解决“红河”问题，又可达到保证提高产量既可解决“红河”问题，又可达到保证提高产量的目的。的目的。第二段篦床属中温区：采用低漏料阻力篦板，该第二段篦床属中温区：采用低漏料阻力篦板，该篦板有集料槽和缝隙式通风口，具有漏料少和较篦板有集料槽和缝隙式通风口，具有漏料少和较高的篦板通风阻力，因而可起降低料层阻力不均高的篦板通风阻力，因而可起降低料层阻力不均影响的良好作用，有利于熟料的进一步冷却和热影响的良好作用，有利于熟料的进一步冷却和热回收。该区为热风利用区。回收。该区为热风利用区。第三段属低温区，即后续冷却区，经过前端的充第三段属低温区，即后续冷却区，经过前端的充气篦床和阻力篦床冷却的熟料已显著降温，所以气篦床和阻力篦床冷却的熟料已显著降温，所以该区仍采用改进型通用富勒篦板，这足以实现对该区仍采用改进型通用富勒篦板，这足以实现对篦冷机的各种要求。篦冷机的各种要求。33、篦冷机的工作原理、篦冷机的工作原理33、、11热熟料从窑口卸落到篦床上，在往复推热熟料从窑口卸落到篦床上，在往复推动的篦板推送下，沿篦床全长分布...
