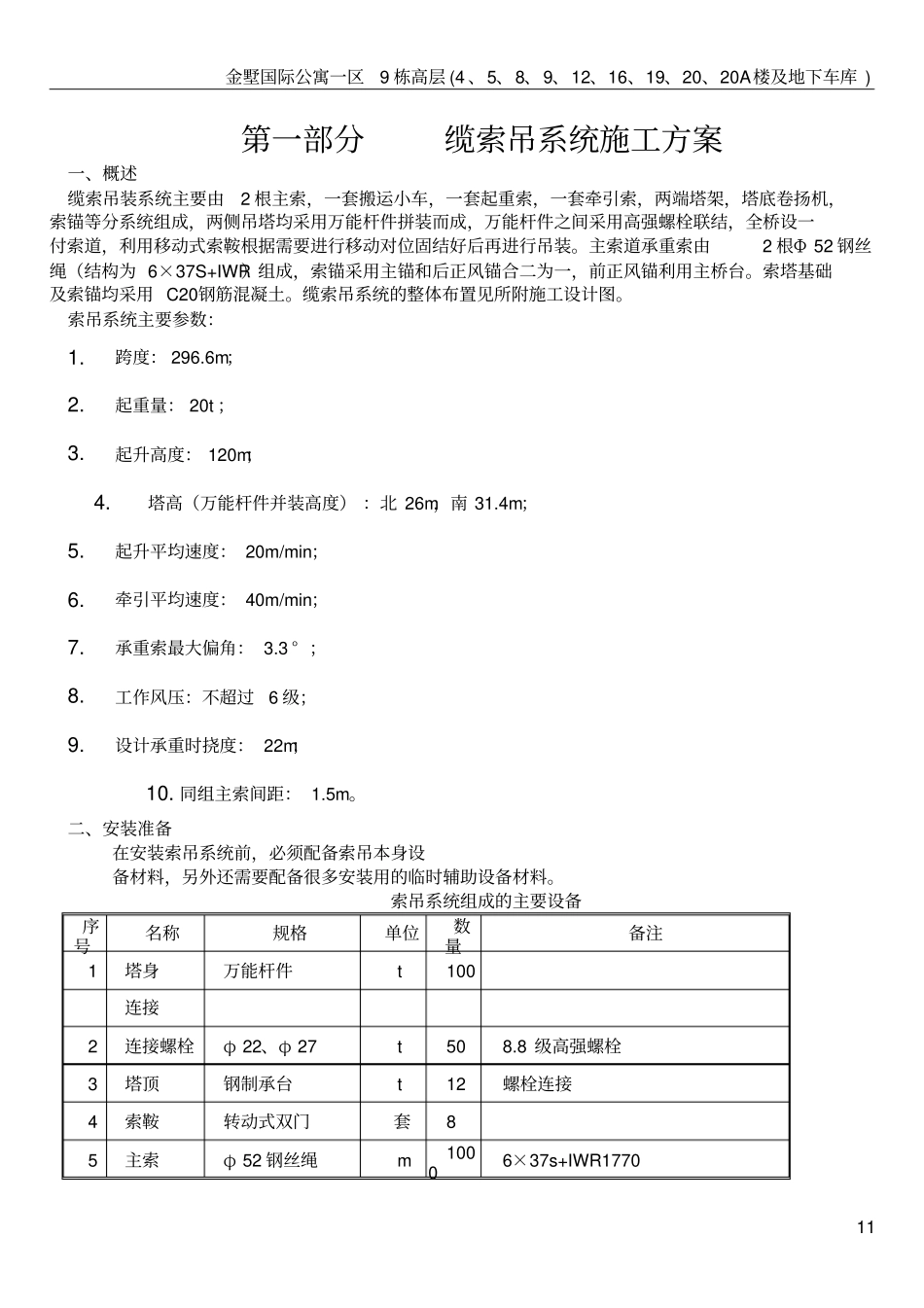

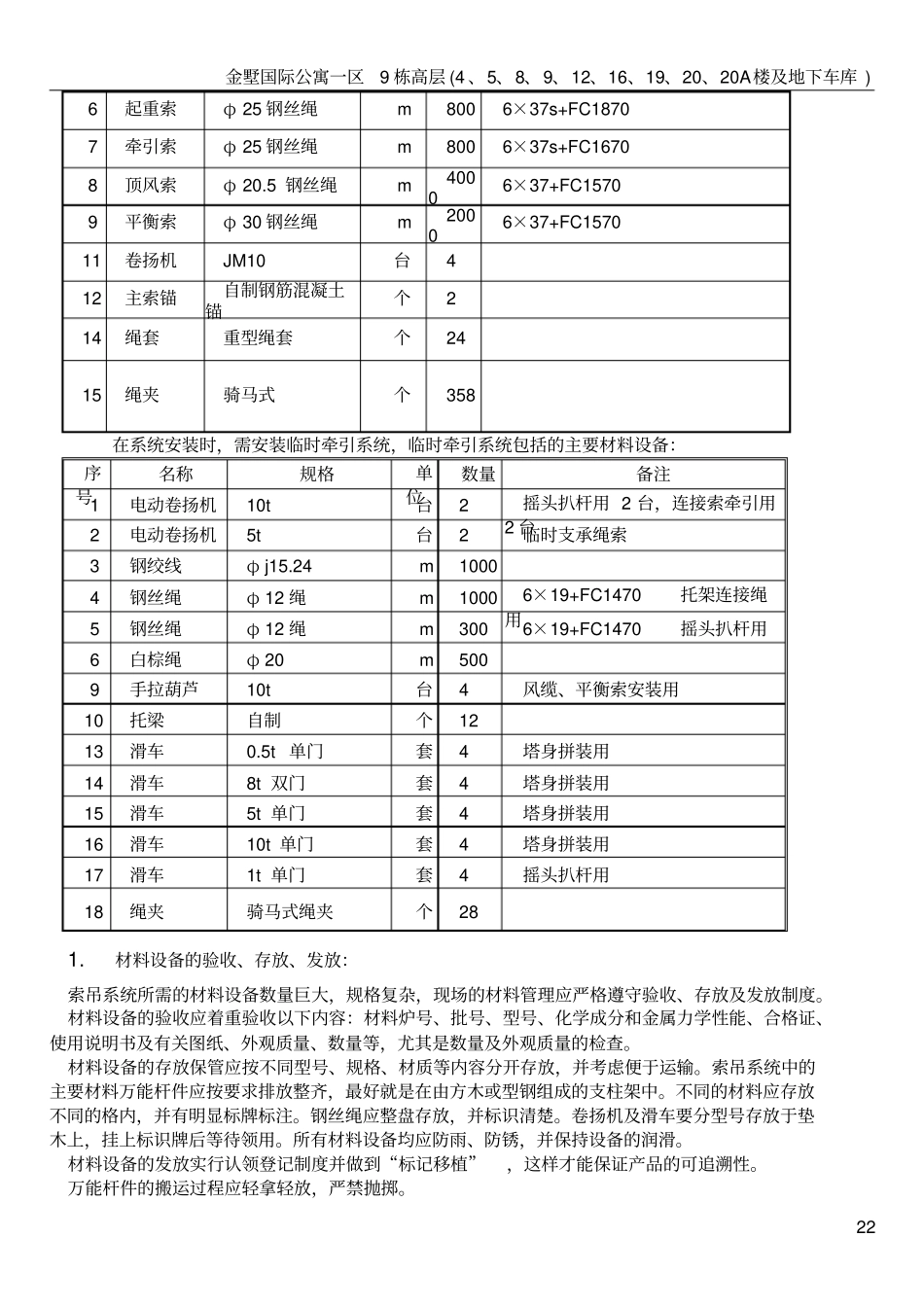

金墅国际公寓一区9 栋高层 (4 、5、8、9、12、16、19、20、20A楼及地下车库 )11第一部分缆索吊系统施工方案一、概述缆索吊装系统主要由2 根主索，一套搬运小车，一套起重索，一套牵引索，两端塔架，塔底卷扬机，索锚等分系统组成，两侧吊塔均采用万能杆件拼装而成，万能杆件之间采用高强螺栓联结，全桥设一付索道，利用移动式索鞍根据需要进行移动对位固结好后再进行吊装。主索道承重索由2 根Φ 52 钢丝绳（结构为 6×37S+IWR）组成，索锚采用主锚和后正风锚合二为一，前正风锚利用主桥台。索塔基础及索锚均采用 C20钢筋混凝土。缆索吊系统的整体布置见所附施工设计图。索吊系统主要参数：1.跨度： 296.6m；2.起重量： 20t ；3.起升高度： 120m；4.塔高（万能杆件并装高度） ：北 26m，南 31.4m；5.起升平均速度： 20m/min；6.牵引平均速度： 40m/min；7.承重索最大偏角： 3.3 ° ；8.工作风压：不超过6 级；9.设计承重时挠度： 22m；10. 同组主索间距： 1.5m。二、安装准备在安装索吊系统前，必须配备索吊本身设备材料，另外还需要配备很多安装用的临时辅助设备材料。索吊系统组成的主要设备序号名称规格单位数量备注1塔身万能杆件t100连接2连接螺栓φ 22、φ 27t508.8 级高强螺栓3塔顶钢制承台t12螺栓连接4索鞍转动式双门套85主索φ 52 钢丝绳m10006×37s+IWR1770金墅国际公寓一区9 栋高层 (4 、5、8、9、12、16、19、20、20A楼及地下车库 )226起重索φ 25 钢丝绳m8006×37s+FC18707牵引索φ 25 钢丝绳m8006×37s+FC16708顶风索φ 20.5 钢丝绳m40006×37+FC15709平衡索φ 30 钢丝绳m20006×37+FC157011卷扬机JM10台412主索锚自制钢筋混凝土锚个214绳套重型绳套个2415绳夹骑马式个358在系统安装时，需安装临时牵引系统，临时牵引系统包括的主要材料设备：序号名称规格单位数量备注1电动卷扬机10t台2摇头扒杆用 2 台，连接索牵引用2 台2电动卷扬机5t台2临时支承绳索3钢绞线φ j15.24m10004钢丝绳φ 12 绳m10006×19+FC1470 托架连接绳用5钢丝绳φ 12 绳m3006×19+FC1470 摇头扒杆用6白棕绳φ 20m5009手拉葫芦10t台4风缆、平衡索安装用10托梁自制个1213滑车0.5t 单门套4塔身拼装用14滑车8t 双门套4塔身拼装用15滑车5t 单门套4塔身拼装用16滑车10t 单门套4塔身拼装用17滑车1t 单门套4摇头扒杆用18绳夹骑马式绳夹个281.材料设备的验收、存放、发放：索吊系统所需的材料设备数量巨大，规格...
