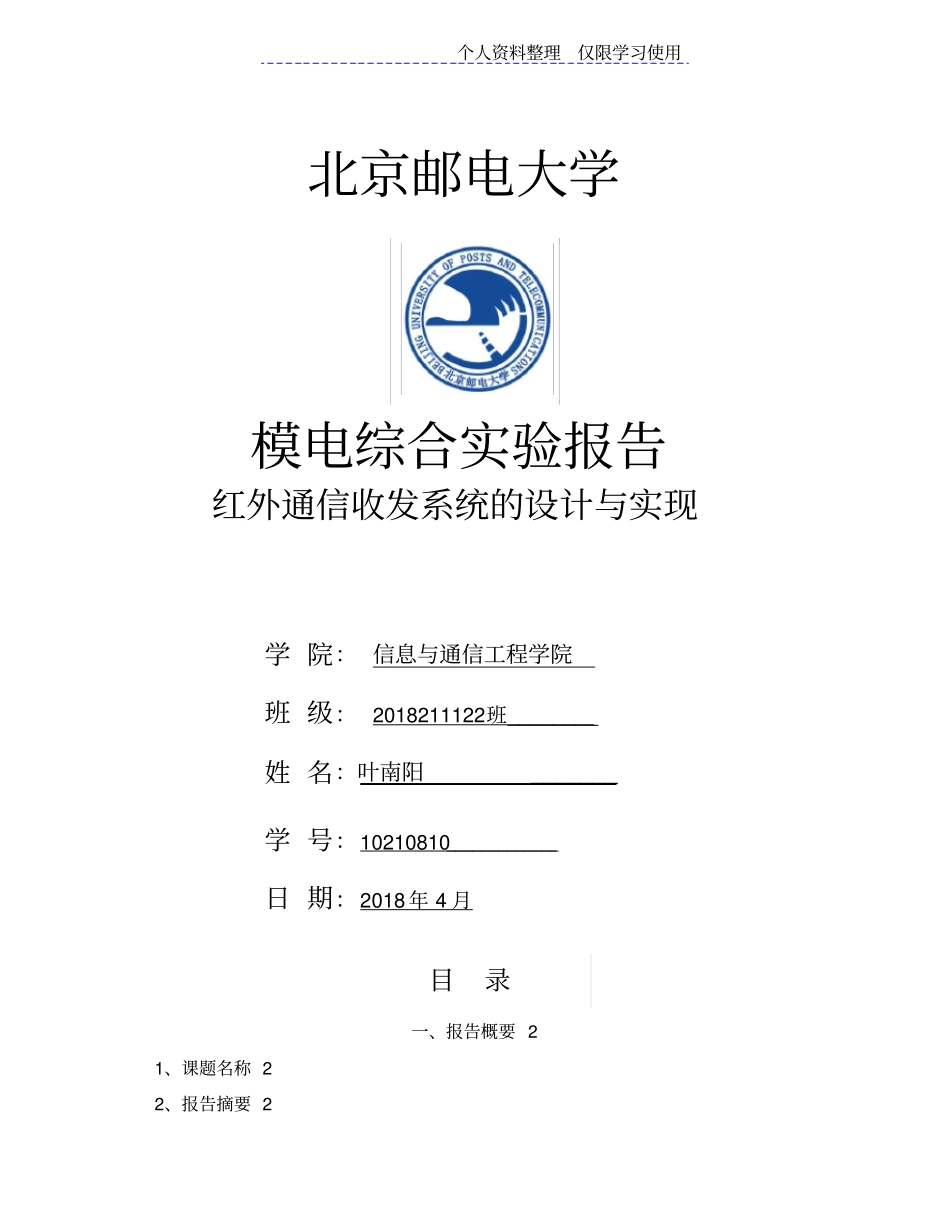

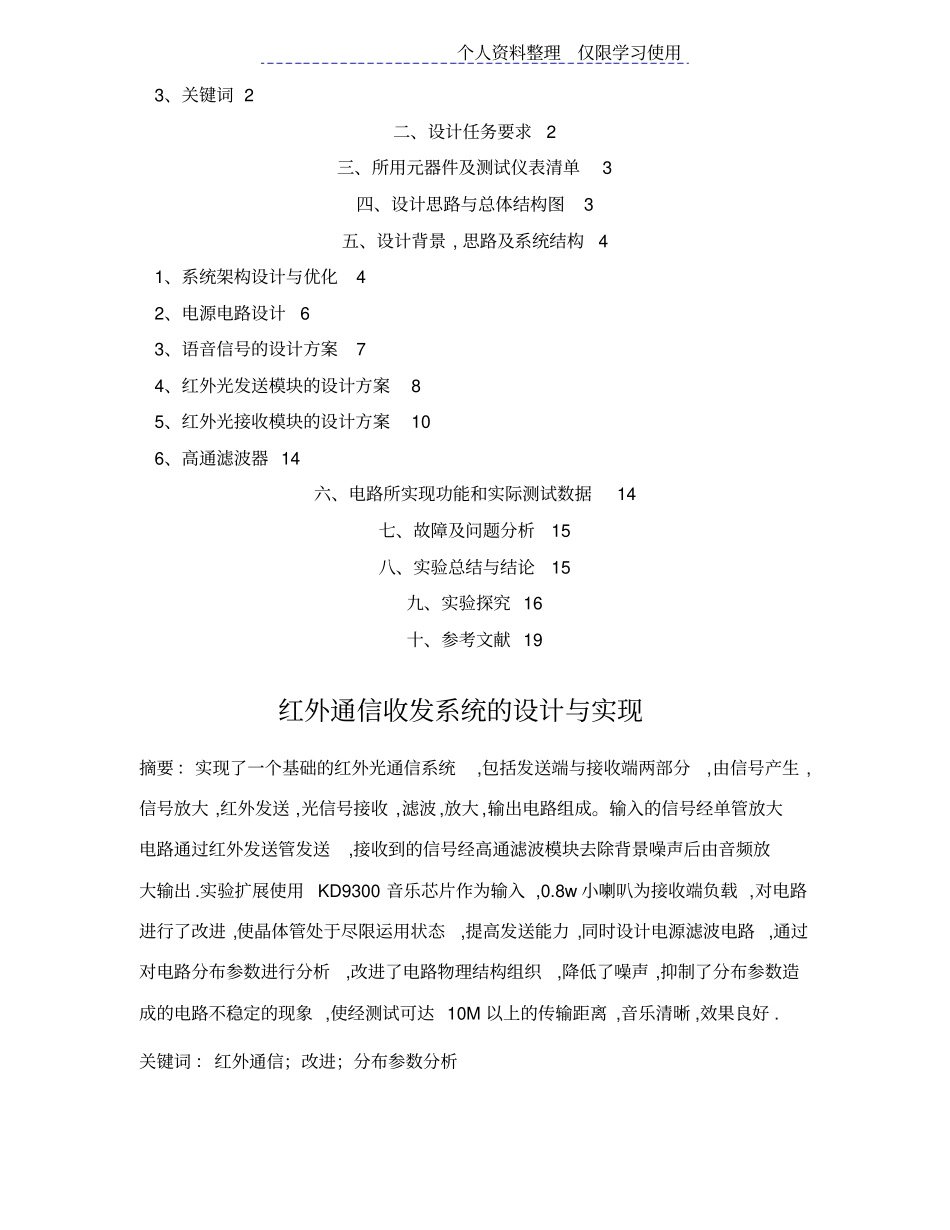

个人资料整理仅限学习使用北京邮电大学模电综合实验报告红外通信收发系统的设计与实现学 院: 信息与通信工程学院班 级: 2018211122班________ 姓 名:叶南阳_______ 学 号:10210810_____________ 日 期:2018 年 4 月一、报告概要 21、课题名称 22、报告摘要 2目录个人资料整理仅限学习使用3、关键词 2二、设计任务要求2三、所用元器件及测试仪表清单3四、设计思路与总体结构图3五、设计背景 , 思路及系统结构41、系统架构设计与优化42、电源电路设计63、语音信号的设计方案74、红外光发送模块的设计方案85、红外光接收模块的设计方案106、高通滤波器 14六、电路所实现功能和实际测试数据14七、故障及问题分析15八、实验总结与结论15九、实验探究 16十、参考文献 19红外通信收发系统的设计与实现摘要 :实现了一个基础的红外光通信系统,包括发送端与接收端两部分,由信号产生 ,信号放大 ,红外发送 ,光信号接收 ,滤波 ,放大 ,输出电路组成。输入的信号经单管放大电路通过红外发送管发送,接收到的信号经高通滤波模块去除背景噪声后由音频放大输出 .实验扩展使用 KD9300 音乐芯片作为输入 ,0.8w 小喇叭为接收端负载 ,对电路进行了改进 ,使晶体管处于尽限运用状态,提高发送能力 ,同时设计电源滤波电路 ,通过对电路分布参数进行分析,改进了电路物理结构组织,降低了噪声 ,抑制了分布参数造成的电路不稳定的现象 ,使经测试可达 10M 以上的传输距离 ,音乐清晰 ,效果良好 .关键词 :红外通信;改进;分布参数分析个人资料整理仅限学习使用一、报告概要课题名称红外通信收发系统的设计与实现二、设计任务要求1、基本要求:1) 设计一个正弦波振荡器,f>=1kHz。U>=3V 。2) 所设计的正弦波振荡器的输出信号作为红外光通信收发系统的发送端得输入信号,在接收端可接收到无明显失真的输入信号;3) 要求接收端 LM386 增益设计 G=200;4) 设计该电路的电源电路 <不要求实际搭建),用PROTEL 软件绘制完整的电路原理图
