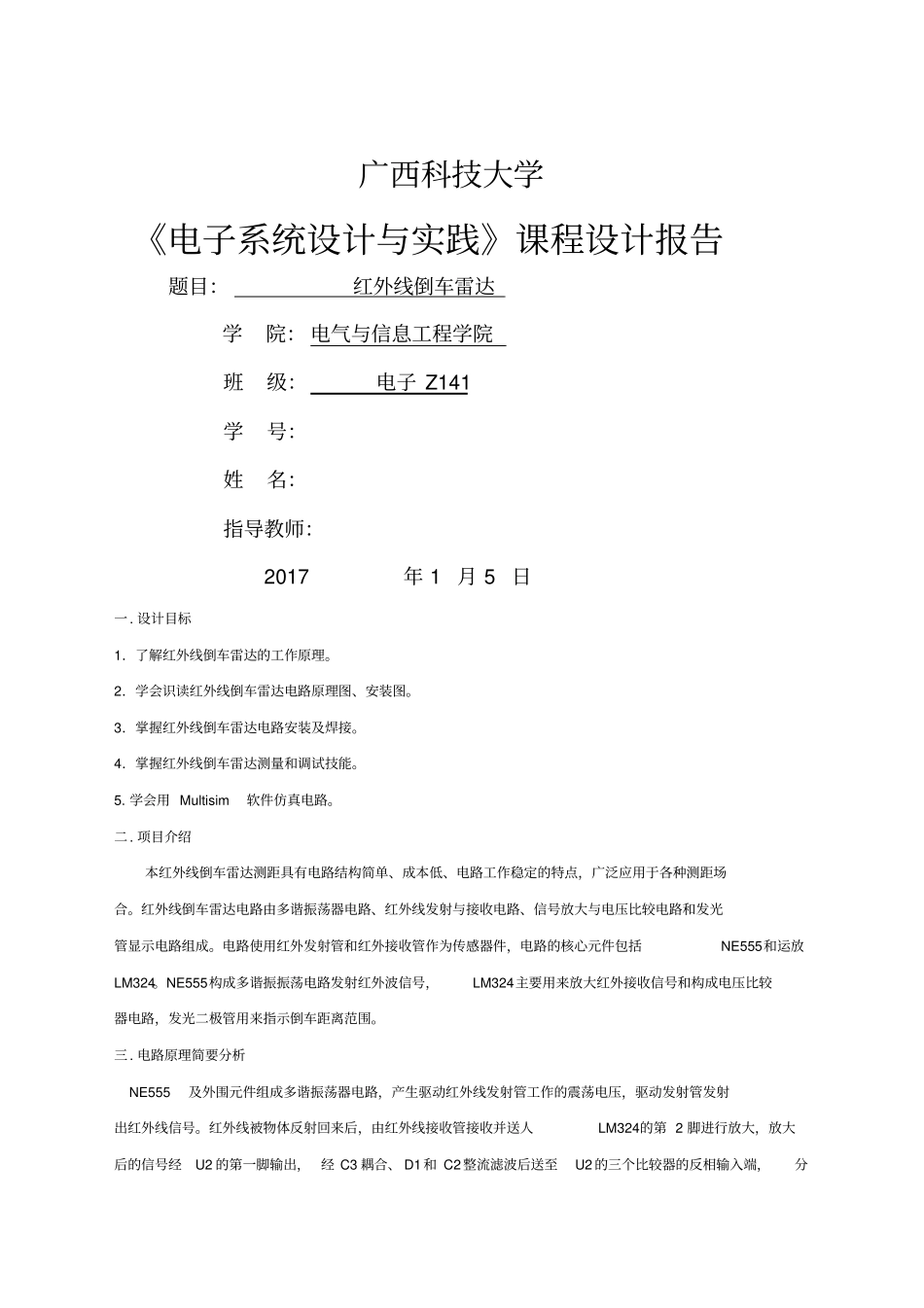

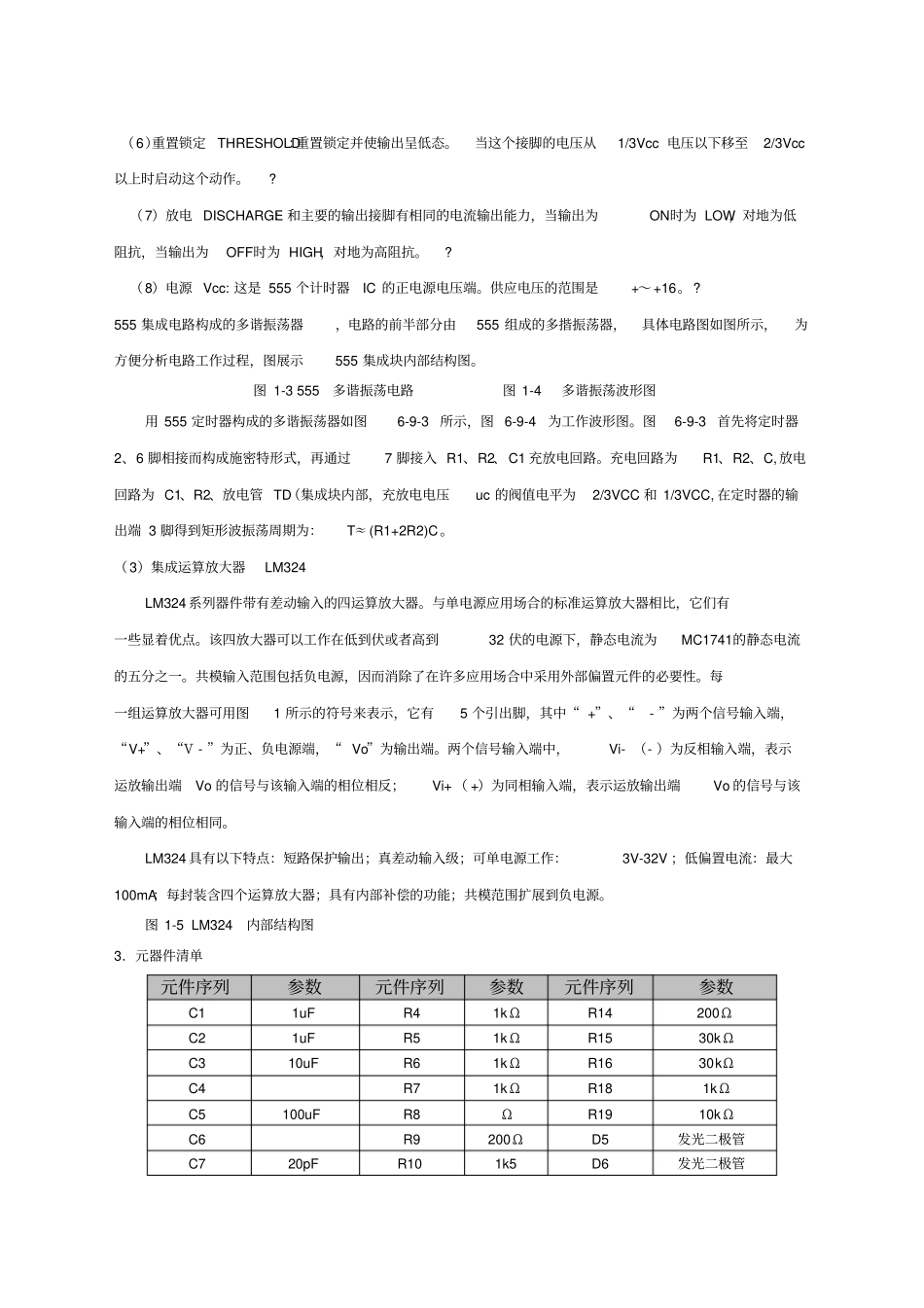

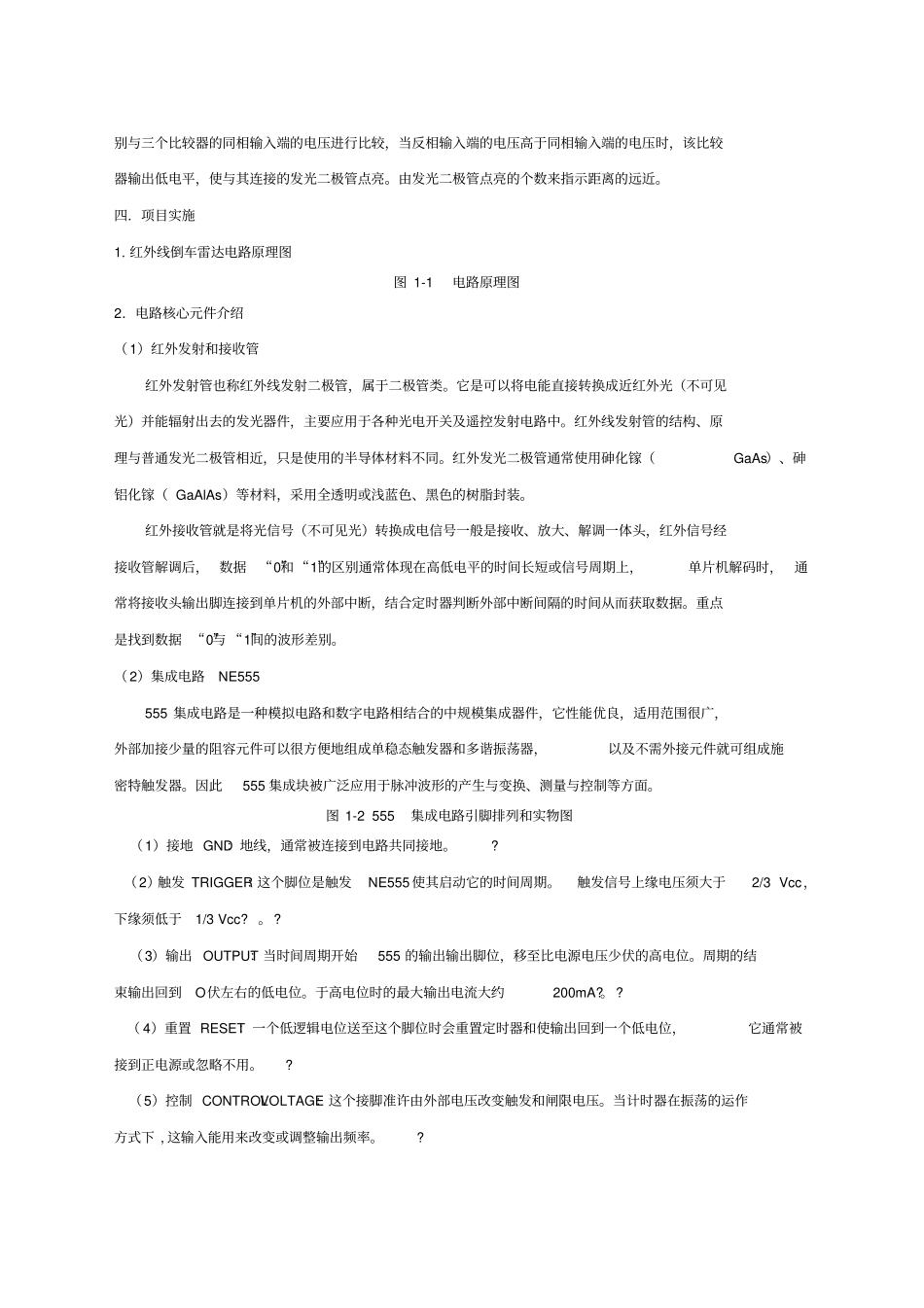

广西科技大学《电子系统设计与实践》课程设计报告题目：红外线倒车雷达学院： 电气与信息工程学院班级：电子 Z141 学号：姓名：指导教师： 2017年 1 月 5 日一. 设计目标1．了解红外线倒车雷达的工作原理。2．学会识读红外线倒车雷达电路原理图、安装图。3．掌握红外线倒车雷达电路安装及焊接。4．掌握红外线倒车雷达测量和调试技能。5. 学会用 Multisim软件仿真电路。二. 项目介绍本红外线倒车雷达测距具有电路结构简单、成本低、电路工作稳定的特点，广泛应用于各种测距场合。红外线倒车雷达电路由多谐振荡器电路、红外线发射与接收电路、信号放大与电压比较电路和发光管显示电路组成。电路使用红外发射管和红外接收管作为传感器件，电路的核心元件包括NE555和运放LM324。NE555构成多谐振振荡电路发射红外波信号，LM324主要用来放大红外接收信号和构成电压比较器电路，发光二极管用来指示倒车距离范围。三. 电路原理简要分析 NE555及外围元件组成多谐振荡器电路，产生驱动红外线发射管工作的震荡电压，驱动发射管发射出红外线信号。红外线被物体反射回来后，由红外线接收管接收并送人LM324的第 2 脚进行放大，放大后的信号经U2 的第一脚输出， 经 C3 耦合、 D1 和 C2 整流滤波后送至U2 的三个比较器的反相输入端，分别与三个比较器的同相输入端的电压进行比较，当反相输入端的电压高于同相输入端的电压时，该比较器输出低电平，使与其连接的发光二极管点亮。由发光二极管点亮的个数来指示距离的远近。四．项目实施1. 红外线倒车雷达电路原理图图 1-1 电路原理图2．电路核心元件介绍（1）红外发射和接收管红外发射管也称红外线发射二极管，属于二极管类。它是可以将电能直接转换成近红外光（不可见光）并能辐射出去的发光器件，主要应用于各种光电开关及遥控发射电路中。红外线发射管的结构、原理与普通发光二极管相近，只是使用的半导体材料不同。红外发光二极管通常使用砷化镓（GaAs）、砷铝化镓（ GaAlAs）等材料，采用全透明或浅蓝色、黑色的树脂封装。红外接收管就是将光信号（不可见光）转换成电信号一般是接收、放大、解调一体头，红外信号经接收管解调后， 数据“0”和“1”的区别通常体现在高低电平的时间长短或信号周期上，单片机解码时，通常将接收头输出脚连接到单片机的外部中断，结合定时器判断外部中断间隔的时间从而获取数据。重点是找到数据 “0”与 “1”间的波形差别。（2）集成电路NE555 55...
