红外自动水龙头设计方案VIP专享

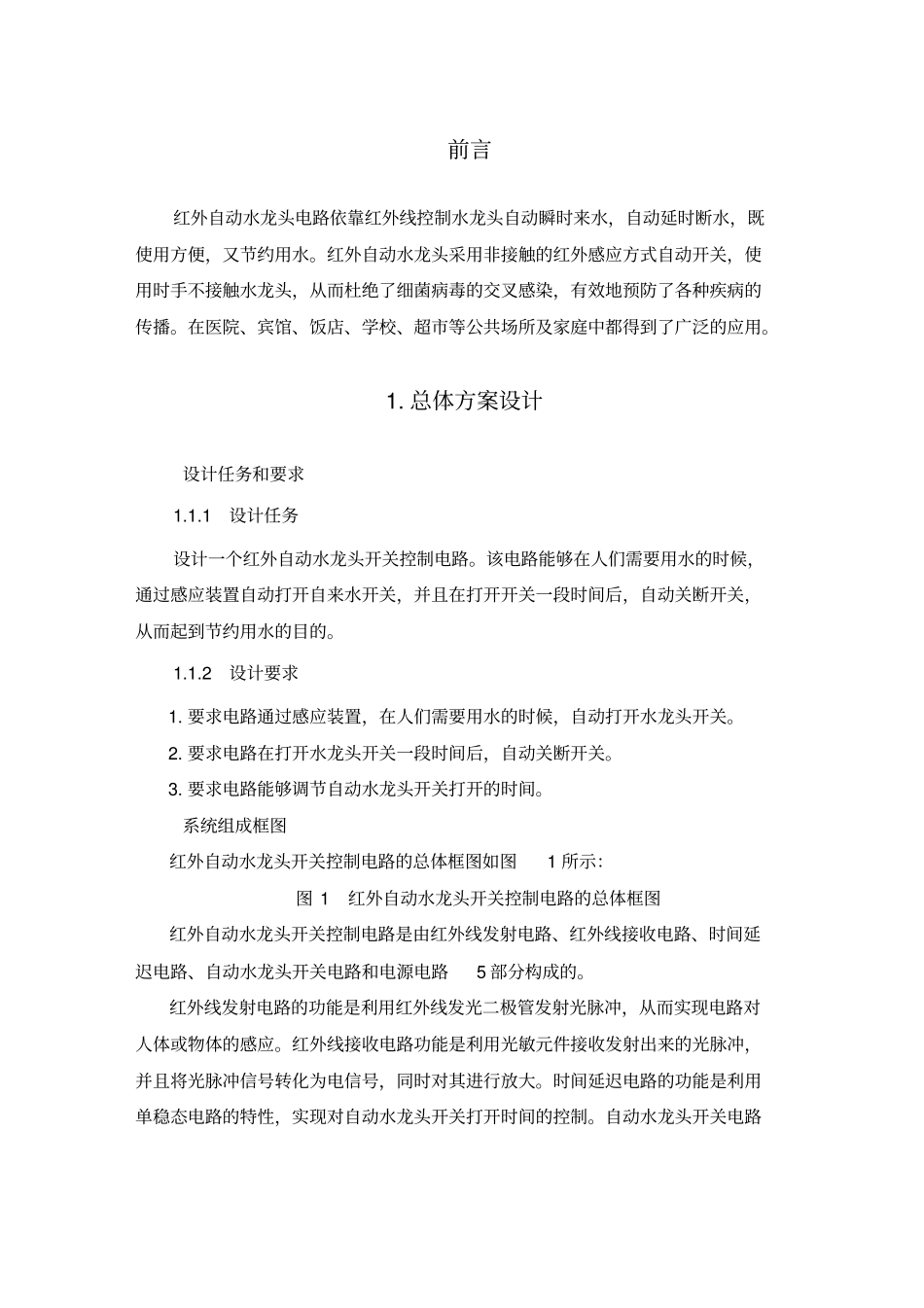

目录用 Multisim仿真红外自动水龙头前言红外自动水龙头电路依靠红外线控制水龙头自动瞬时来水，自动延时断水，既使用方便，又节约用水。红外自动水龙头采用非接触的红外感应方式自动开关，使用时手不接触水龙头，从而杜绝了细菌病毒的交叉感染，有效地预防了各种疾病的传播。在医院、宾馆、饭店、学校、超市等公共场所及家庭中都得到了广泛的应用。1. 总体方案设计设计任务和要求1.1.1 设计任务设计一个红外自动水龙头开关控制电路。该电路能够在人们需要用水的时候，通过感应装置自动打开自来水开关，并且在打开开关一段时间后，自动关断开关，从而起到节约用水的目的。1.1.2 设计要求1. 要求电路通过感应装置，在人们需要用水的时候，自动打开水龙头开关。2. 要求电路在打开水龙头开关一段时间后，自动关断开关。3. 要求电路能够调节自动水龙头开关打开的时间。系统组成框图红外自动水龙头开关控制电路的总体框图如图1 所示：图 1 红外自动水龙头开关控制电路的总体框图红外自动水龙头开关控制电路是由红外线发射电路、红外线接收电路、时间延迟电路、自动水龙头开关电路和电源电路5 部分构成的。红外线发射电路的功能是利用红外线发光二极管发射光脉冲，从而实现电路对人体或物体的感应。红外线接收电路功能是利用光敏元件接收发射出来的光脉冲，并且将光脉冲信号转化为电信号，同时对其进行放大。时间延迟电路的功能是利用单稳态电路的特性，实现对自动水龙头开关打开时间的控制。自动水龙头开关电路的功能是利用电磁阀作为自动水龙头的开关，从而可以通过电信号对自来水进行控制。电源电路的功能是为上述所有电路提供直流电源。2. 设计原理分析电路主要芯片介绍2.1.1 NE555 时基电路简介NE555的内部电路结构图如图2 所示：图 2 NE555内部电路结构图NE555时基电路是一种多用途的数字—模拟混合集成电路，它由比较器1C 和2C 、基本 RS触发器和集电极开路的放电三极管DT 三部分组成。其内部电路结构：1I 是比较器1C 的输入端（也称阈值端，用 TH 标注），2I 是比较器2C 的输入端（也称触发端，用TR ）标注。1C 和2C 的参考电压（电压比较的基准）R1V和R2V由 Vcc 经三个 5kΩ 电阻分压给出。在控制电压输入端Vco 悬空时，R1V=(2/3) Vcc , R2V=(1/3) Vcc 。如果 Vco 外接固定电压，则R1V=Vco ，R2V=(1/2)Vco 。DR 是置零输入端。只要在DR 端加上低电平，输出端O 便立即被置成低电平，不受其他输入...
