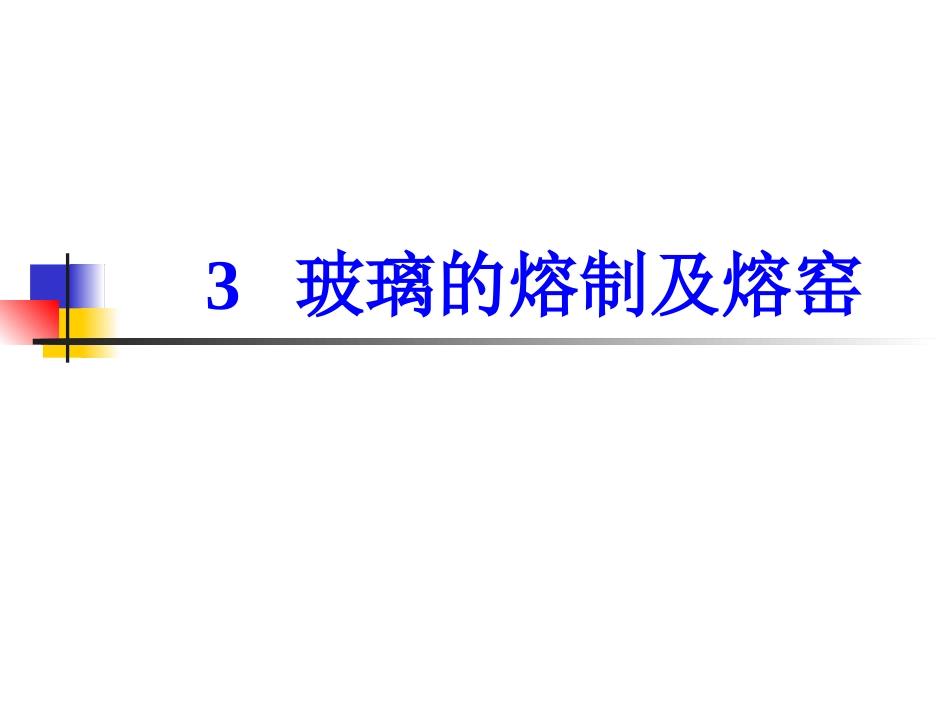

玻璃的熔制及熔窑.VIP免费

玻璃的熔制及熔窑._第1页
1/39
玻璃的熔制及熔窑._第2页
2/39
玻璃的熔制及熔窑._第3页
3/39

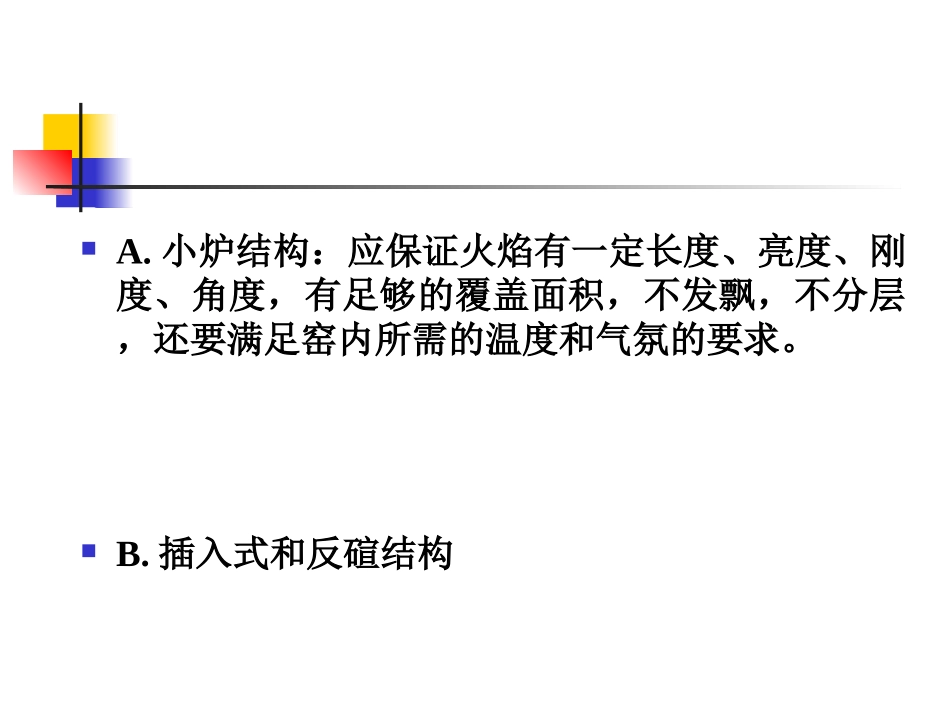

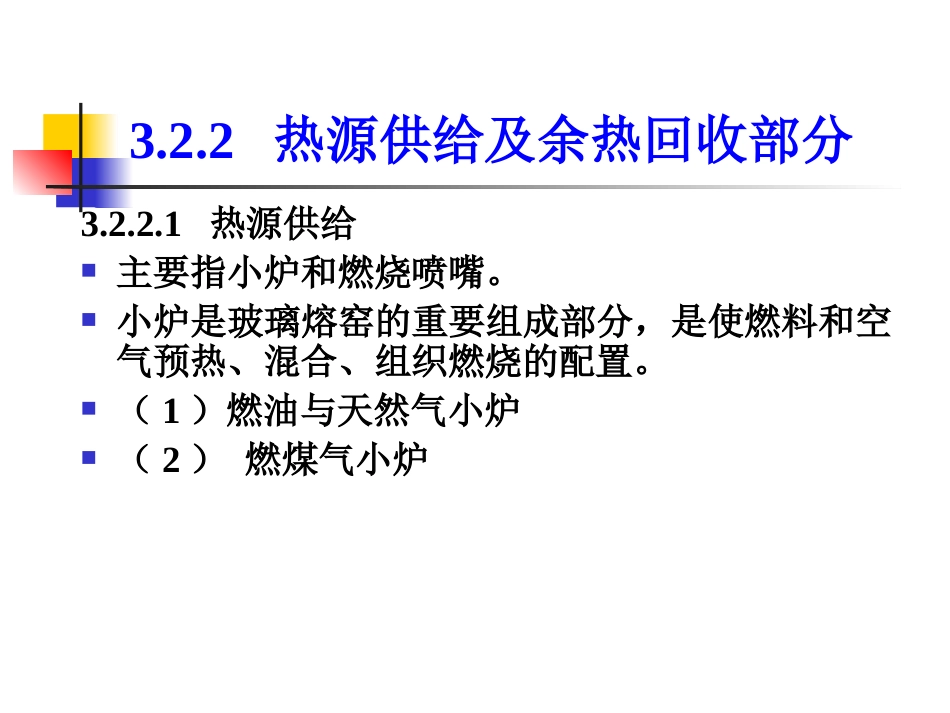

3玻璃的熔制及熔窑3.2.2热源供给及余热回收部分3.2.2.1热源供给主要指小炉和燃烧喷嘴。小炉是玻璃熔窑的重要组成部分,是使燃料和空气预热、混合、组织燃烧的配置。(1)燃油与天然气小炉(2)燃煤气小炉A.小炉结构:应保证火焰有一定长度、亮度、刚度、角度,有足够的覆盖面积,不发飘,不分层,还要满足窑内所需的温度和气氛的要求。B.插入式和反碹结构3.2.2.2余热回收部分余热回收部分包括蓄热室、换热器和余热锅炉等。蓄热室和换热器的主要作用是利用烟气余热来加热助燃空气和煤气,提高火焰温度和节省燃料。预热空气、煤气的设备主要是换热器和蓄热室。蓄热室蓄热室是利用耐火材料做蓄热体(称为格子砖)蓄积从窑内排出烟气的部分热量,用来加热进入窑内的空气、煤气。蓄热室结构简单,可加热大量气体,并可以把冷气体加热到较高温度。但蓄热室是间歇作业,加热温度不易稳定,并且是成对配置,由于火焰换向作业而必须使用交换器,所以占用空间大,使用的材料多,投资费用也大。(1)蓄热室的分类A连通式蓄热室B分隔式蓄热室C半分割式蓄热室D两小炉式蓄热室E两段式式蓄热室A连通式蓄热室熔窑一侧小炉下面的空气蓄热室为连通的一个室,煤气蓄热室也为连通的一个室。气流分布不均,容易形成局部过热使格子砖很快烧损,目前已不再使用。B分隔式蓄热室熔窑一侧蓄热室以每个小炉分成若干个互不相通的独立室,气体分配分别由各分支烟道上的闸板调节,并分别与煤气及空气支烟道上的闸板调节,并分别与煤气及空气支烟道相通。其结构特点是气体分配调节方便,热修条件较好,但分隔墙占据较多空间,减少了格子体的有效体积。是最普遍采用的方式之一。C半分割式蓄热室是指将蓄热室炉条以下的烟道以每个小炉分隔,蓄热室本身不分隔,气体分配调节闸板仍在分支烟道上。D两小炉式蓄热室每两个小炉公用一个蓄热室或分隔成一个蓄热室,而分支烟道按每个小炉分隔,以方便调节每个小炉的气体分配。目前大多数厂家采用这种结构。E两段式蓄热室将单一的蓄热室分成两个蓄热室,其间用隔墙分开,用一个垂直通道连接,即将蓄热室分成高温区和低温区的两部分。采用这种结构主要是防止Na2SO4的气、液、固态转化对格子砖的侵蚀,使这个转化在蓄热室的连接通道内进行,以延长格子砖的使用期限。但形式结构复杂,很少使用。小炉和蓄热室结构随燃料种类不同而不同。采用重油和天然气时箱型结构。因为重油和天然气不需通过蓄热室预热,而只是与雾化介质一起用喷嘴喷射入窑,在窑内与助燃空气混合燃烧。采用发生炉煤气时半箱型。发生炉煤气和空气都通过蓄热室预热,在小炉中预混,然后喷入窑中燃烧,结构复杂。(2)蓄热室的结构a.顶碹b.承重碹c.分隔墙d.格子体格子体结构形式格子体是蓄热室结构中最重要的组成部分,它的结构是否合理,不仅影响格子体的蓄热效能,理想的格子体结构应该是使用寿命长、蓄热效能好、周期温度波动小,这是设计中选择格子体结构形式的原则。蓄热室内常用的格子体结构有哪几种?西门子式、李赫特式、编篮式、连续通道式和十字形式等我国平板窑使用最普遍的是西门子式、编篮式、连续通道式和十字形式等。便于清扫,气流顺畅,但单位格子体体积的受热面积较小。李赫特式结构优点:单位格子体的受热面积大,但易填塞又不便清扫和热修,所以已不再使用。连续通道式结构单位面积受热面积小,但它的格子孔道互不相通,可以防止气流分层,使气体分布均匀。编篮式是连续通道式格子体结构的改进形式,由于格子砖的两个端面都是受热面,所以其单位格子体体积的受热面积最大,而且稳定性也好。十字形格子砖是一种新型格子砖,是AZS电熔浇注砖,耐高温侵蚀性能好,容积密度大、热容量高、热导率大等特性。蓄热效能好,周期温度波动小,是一种理想的格子体。炉条是承受蓄热室格子体重力的砖材结构。实际上也是拱碹结构,是由单一的碹砖砌成的一条一条拱碹,条与条之间留空以通气体,俗称炉条碹。炉条碹是承受格子体重力的拱碹,上面码砌格子砖,因此拱碹上面必须找平。找平的方法有几种:①在拱碹的弧形上面用爬碴砖砌平②直接用上...
