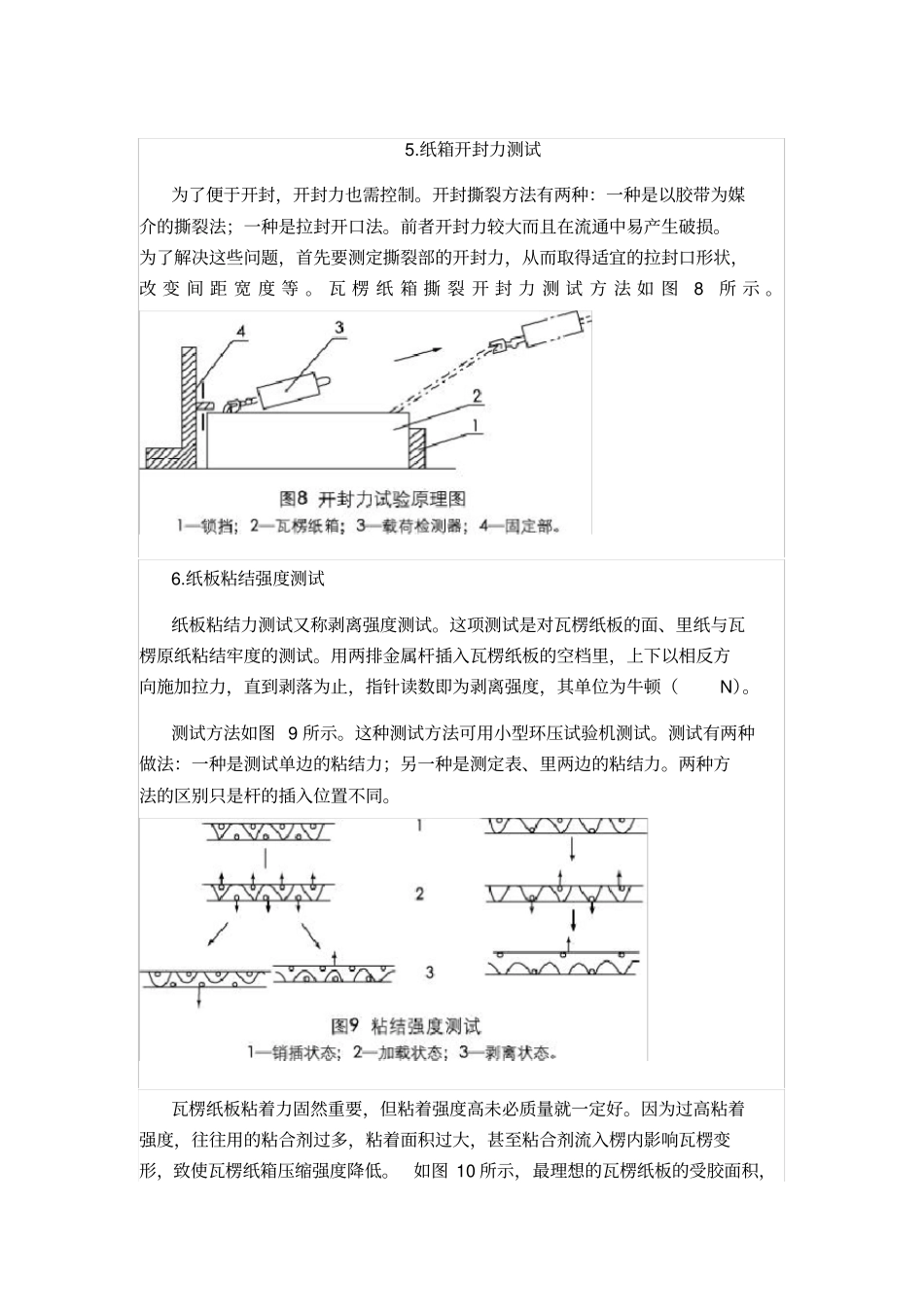

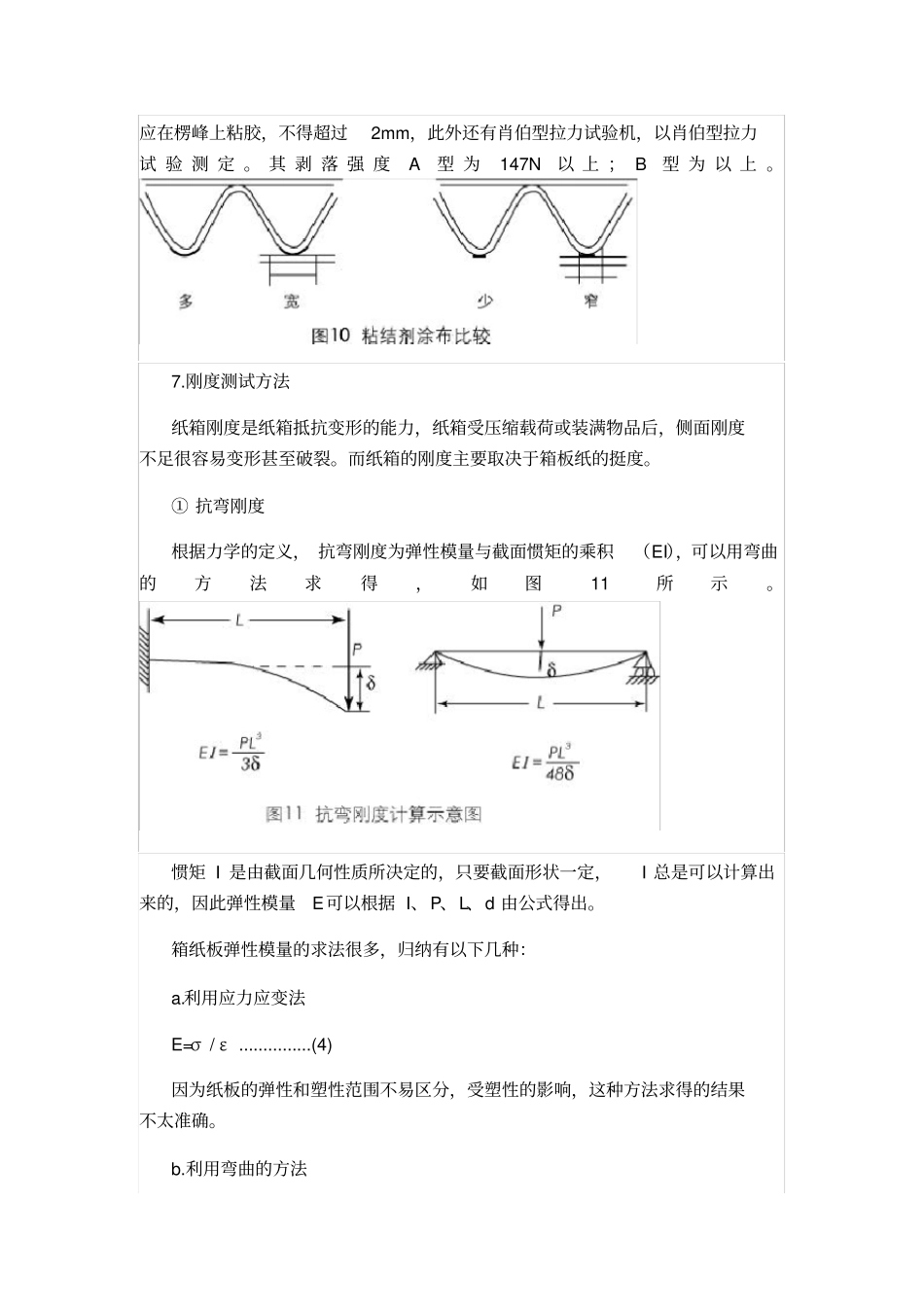

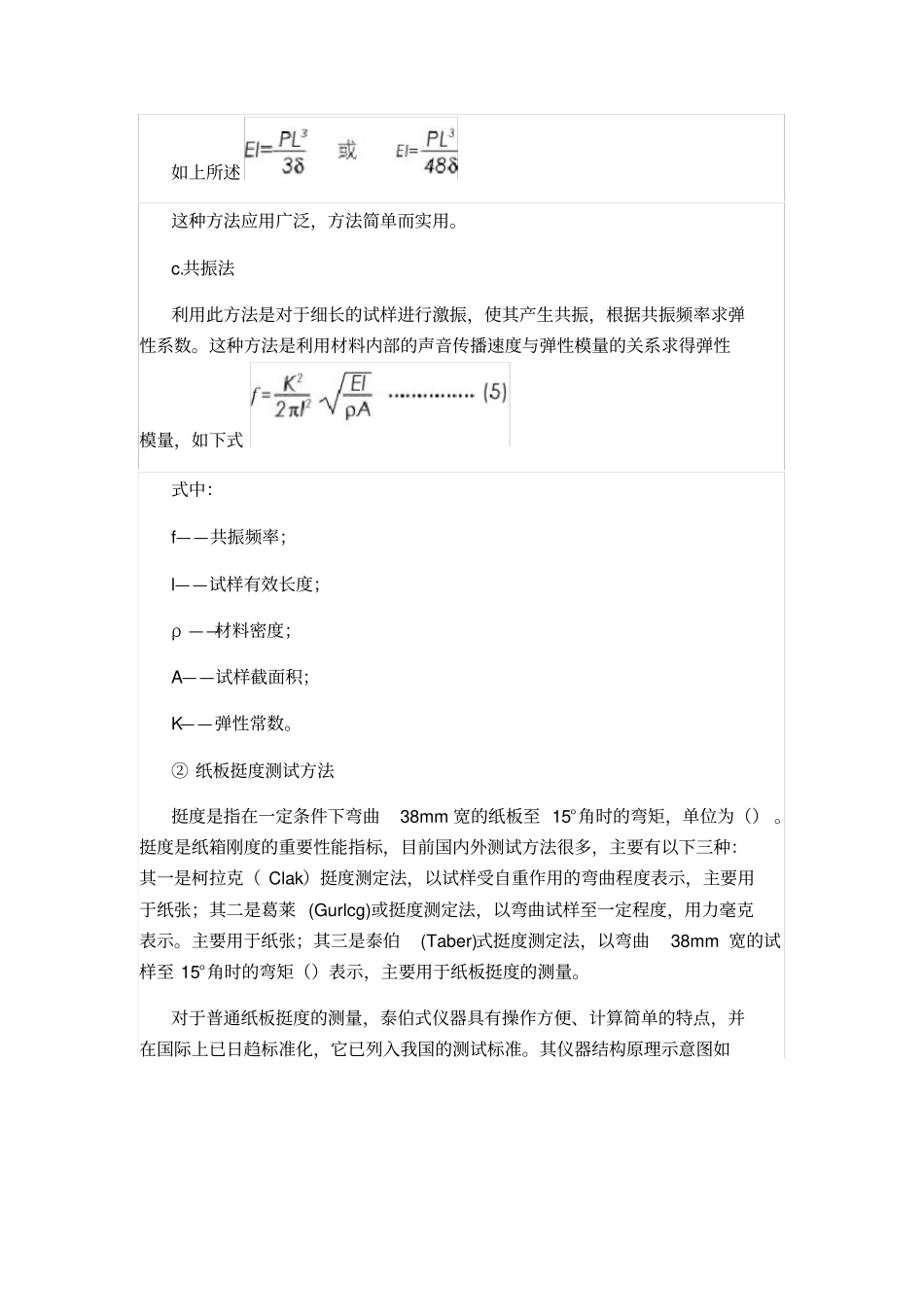

5.纸箱开封力测试为了便于开封，开封力也需控制。开封撕裂方法有两种：一种是以胶带为媒介的撕裂法；一种是拉封开口法。前者开封力较大而且在流通中易产生破损。为了解决这些问题，首先要测定撕裂部的开封力，从而取得适宜的拉封口形状，改 变 间 距 宽 度 等 。 瓦 楞 纸 箱 撕 裂 开 封 力 测 试 方 法 如 图8所 示 。6.纸板粘结强度测试纸板粘结力测试又称剥离强度测试。这项测试是对瓦楞纸板的面、里纸与瓦楞原纸粘结牢度的测试。用两排金属杆插入瓦楞纸板的空档里，上下以相反方向施加拉力，直到剥落为止，指针读数即为剥离强度，其单位为牛顿（N）。测试方法如图 9 所示。这种测试方法可用小型环压试验机测试。测试有两种做法：一种是测试单边的粘结力；另一种是测定表、里两边的粘结力。两种方法的区别只是杆的插入位置不同。瓦楞纸板粘着力固然重要，但粘着强度高未必质量就一定好。因为过高粘着强度，往往用的粘合剂过多，粘着面积过大，甚至粘合剂流入楞内影响瓦楞变形，致使瓦楞纸箱压缩强度降低。如图 10 所示，最理想的瓦楞纸板的受胶面积，应在楞峰上粘胶，不得超过2mm，此外还有肖伯型拉力试验机，以肖伯型拉力试 验 测 定 。 其 剥 落 强 度A型 为147N以 上 ； B型 为 以 上 。7.刚度测试方法纸箱刚度是纸箱抵抗变形的能力，纸箱受压缩载荷或装满物品后，侧面刚度不足很容易变形甚至破裂。而纸箱的刚度主要取决于箱板纸的挺度。① 抗弯刚度根据力学的定义， 抗弯刚度为弹性模量与截面惯矩的乘积（EI），可以用弯曲的方法求得，如图11所示。惯矩 I 是由截面几何性质所决定的，只要截面形状一定，I 总是可以计算出来的，因此弹性模量E可以根据 I、P、L、d 由公式得出。箱纸板弹性模量的求法很多，归纳有以下几种：a.利用应力应变法E=σ / ε ...............(4)因为纸板的弹性和塑性范围不易区分，受塑性的影响，这种方法求得的结果不太准确。b.利用弯曲的方法如上所述这种方法应用广泛，方法简单而实用。c.共振法利用此方法是对于细长的试样进行激振，使其产生共振，根据共振频率求弹性系数。这种方法是利用材料内部的声音传播速度与弹性模量的关系求得弹性模量，如下式式中：f——共振频率；l——试样有效长度；ρ ——材料密度；A——试样截面积；K——弹性常数。② 纸板挺度测试方法挺度是指在一定条件下弯曲38mm 宽的纸板至 15°角时的弯矩，单位为（） 。挺度是...
