线管介绍及配管规范

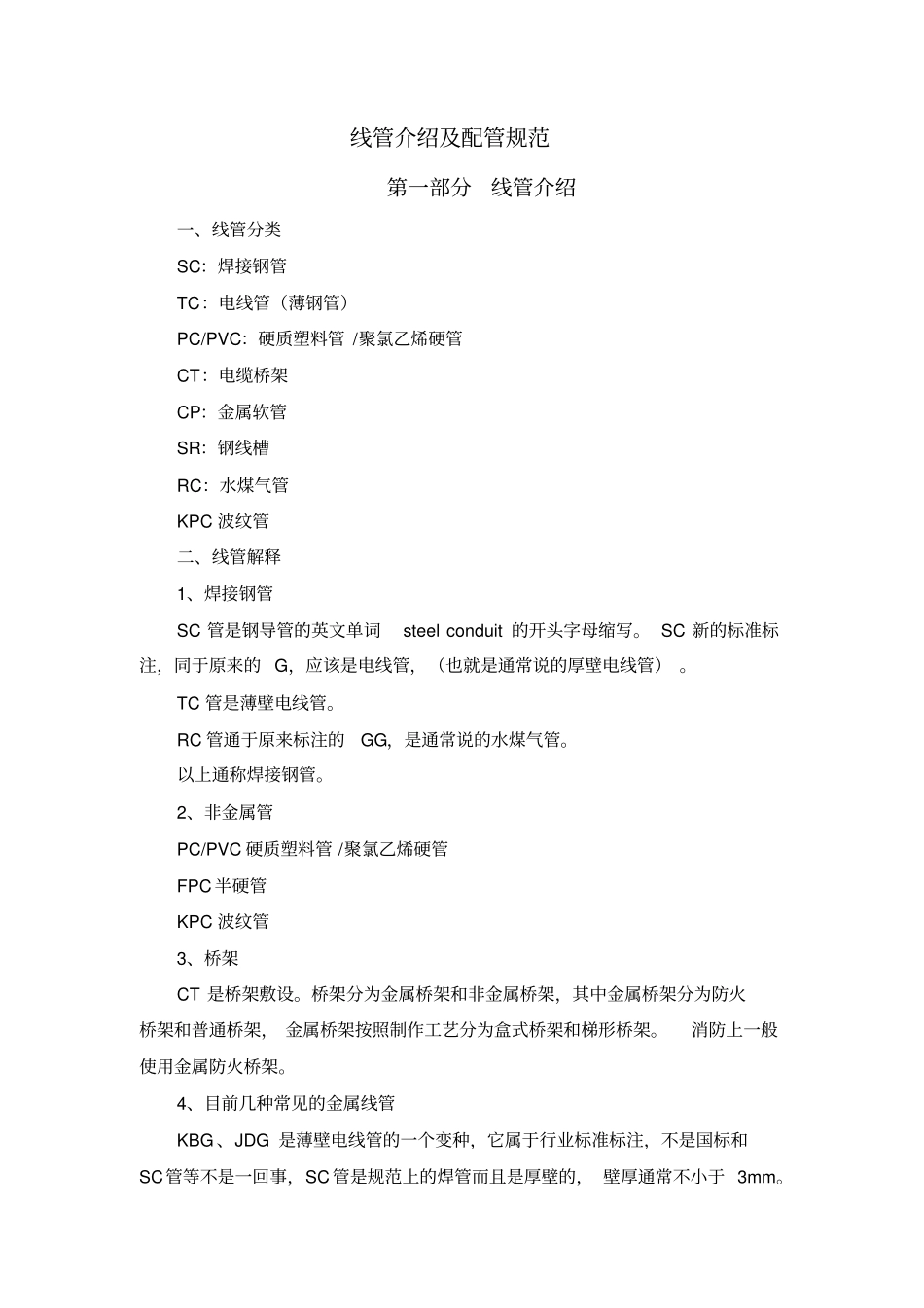

线管介绍及配管规范第一部分线管介绍一、线管分类SC：焊接钢管TC：电线管（薄钢管）PC/PVC：硬质塑料管 /聚氯乙烯硬管CT：电缆桥架CP：金属软管SR：钢线槽RC：水煤气管KPC 波纹管二、线管解释1、焊接钢管SC 管是钢导管的英文单词steel conduit 的开头字母缩写。 SC 新的标准标注，同于原来的 G，应该是电线管，（也就是通常说的厚壁电线管） 。TC 管是薄壁电线管。RC 管通于原来标注的GG，是通常说的水煤气管。以上通称焊接钢管。2、非金属管PC/PVC 硬质塑料管 /聚氯乙烯硬管FPC 半硬管KPC 波纹管3、桥架CT 是桥架敷设。桥架分为金属桥架和非金属桥架，其中金属桥架分为防火桥架和普通桥架， 金属桥架按照制作工艺分为盒式桥架和梯形桥架。消防上一般使用金属防火桥架。4、目前几种常见的金属线管KBG 、JDG 是薄壁电线管的一个变种，它属于行业标准标注，不是国标和SC管等不是一回事，SC 管是规范上的焊管而且是厚壁的， 壁厚通常不小于 3mm。KBG 是扣压式电气导管，使用专用的压钳将套接管与导管压接紧固。JDG 是紧固式电气导管，套管与导管使用用螺丝紧固。JDG、KBG 管成为镀锌钢管，不用防腐、不用跨接，颜色是黄色的。壁厚为左右。广泛应用，节省钢材。安装简便，功效高。但要用正规厂家的，否则弯曲时，易扁、开裂。要用配套的弯曲工具和弹簧。JDG 管JDG 导管系列产品是我公司在吸收国内外同类先进技术的改进型，与日本JIS 工业标准相一致，并与GB50303、GB50300 相吻合，即改变了传统熔焊和套丝复杂的施工工艺，也弥补了国内市场同类产品易滑扣等不良现象。选材精当JDG 导管及系列产品均采用优质钢材， 经精密加工而成， 双面镀锌，既美观，又有良好的防腐性能。施工方便无需电焊机和套丝设备， 也不需做跨接地线， 无须刷漆， 省去了传统熔焊和套丝等复杂的施工工序（如果作为明敷设消防电线管使用时需要刷金属防火涂料）。只需将直管接头连接管与管，螺纹管接头连接管与接线盒，定位后用专用工具拧紧（拧断）螺钉即可，与接线盒连接处用锁母紧定即可。管路转弯处用弯管器可现场弯曲相应的弧度。适用范围广JDG 导管有超轻型管和轻管两种， 超轻型管可用于明敷， 轻型管既可明敷亦可暗敷。适用于工业与民用建筑及市政管线中电线电缆的穿线保护，尤其适用于日趋推崇的智能写字楼的综合布线系统。性能优越JDG 导管相对国产镀锌管、 SC 管等市场同类产品，在综合性能方面具有十分显着的优势。工程验收...
