线路预防性试验方案讲解

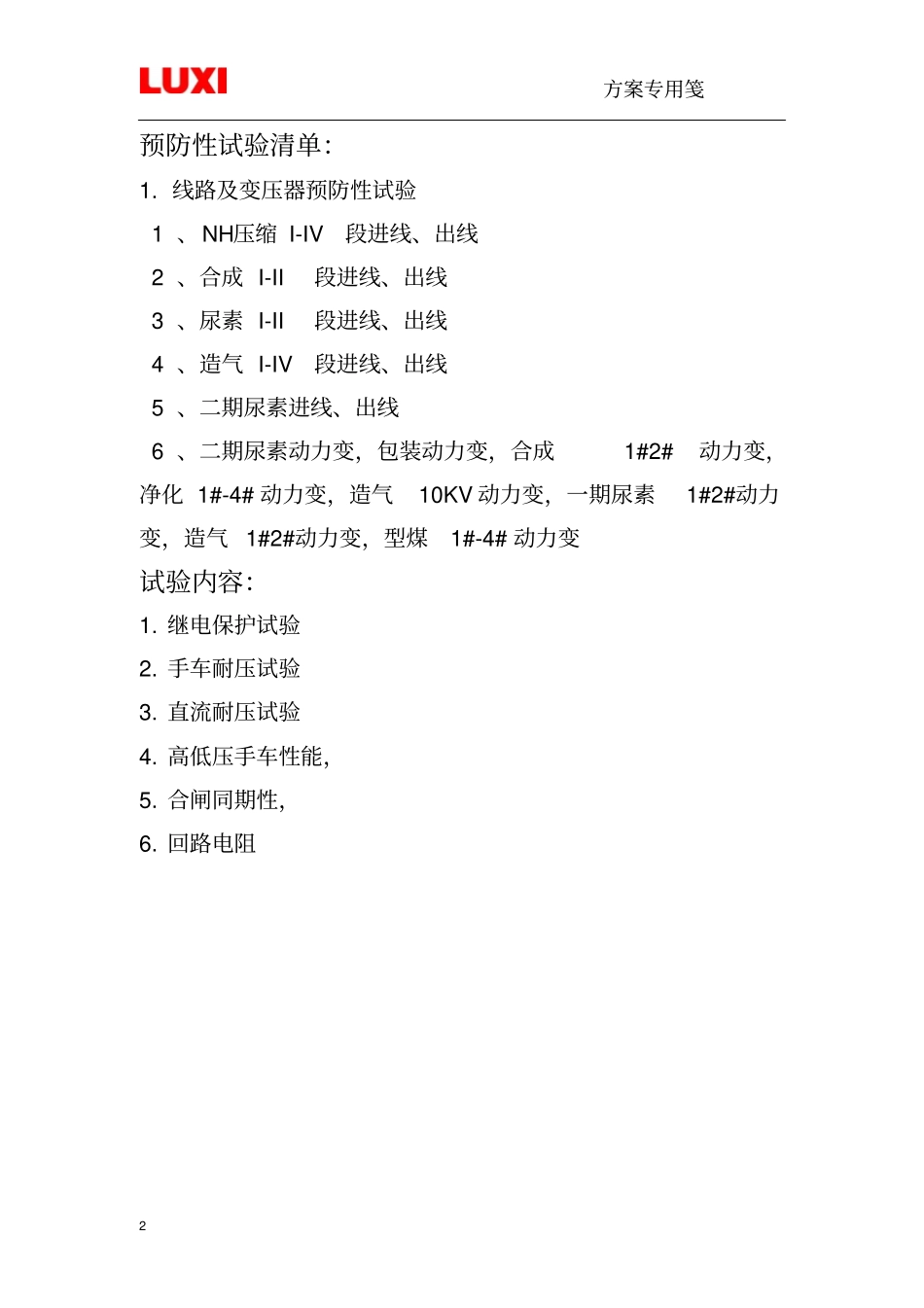

方案专用笺1 预防性试验方案编制：审核：批准：方案专用笺2 预防性试验清单：1. 线路及变压器预防性试验 1 、NH压缩 I-IV段进线、出线 2 、合成 I-II段进线、出线 3 、尿素 I-II段进线、出线 4 、造气 I-IV段进线、出线 5 、二期尿素进线、出线 6 、二期尿素动力变，包装动力变，合成 1#2#动力变，净化 1#-4# 动力变，造气10KV 动力变，一期尿素1#2#动力变，造气 1#2#动力变，型煤1#-4# 动力变试验内容：1. 继电保护试验2. 手车耐压试验3. 直流耐压试验4. 高低压手车性能，5. 合闸同期性，6. 回路电阻方案专用笺3 继电保护试验方案此方案已经现场模拟确认，确认人签字：（）。停电后现场确认停电，确认人签字：（）一、实验目的：各项试验数据动作灵敏可靠，动作值与保护定值一致。二、时间安排：年月日时分至年月日时分三、实验内容：1. 外观及接线检查2. 将手车摇至试验位臵3. 电流继电器的动作电流和返回电流测试4. 测试电流速断保护值5. 测试过电流保护值6. 测试过负荷保护值7. 测试负序保护值8. 测试起动反时限值四、组织机构及职责：检修负责人：安全负责人：方案专用笺4 质量负责人：成员：五、作业方案与技术要求1、施工前工作准备：1.1 、工器具：螺丝刀、钳形表、验电笔、继电保护试验防护器材：安全帽、绝缘手套1.2 、票证准备：检修方案、第一种工作票、JHA分析表1.3 、安全教育：1.3.1 、作业前要联系好调度、值班长、经调度值班长同意后方可进行作业。1.3.2 、作业时要找准开关柜，注意防止碰到邻近运行的设备，防止走错间隔。1.3.3 、作业时要精力集中，防止接线错误数据输入错误。1.3.4 、检修完成后要认真核实输入数据，确保准确。组织作业人员进行培训，对方案, 票证安全措施进行学习，带领作业人员对检修现场的危险因素进行辨识。序号签到处序号签到处序号签到处序号签到处1 3 5 7 2 4 6 8 1.4 、施工作业前达到的条件：设备处于停机状态2、作业步骤、风险辨识及控制措施：工作步骤危 害控 制 措 施方案专用笺5 1. 停 开 关柜电源触电办理停电作业票严格执行停电唱票制度， 一人唱票一人操作；停电、验电、挂牌2. 将 手 车摇至实验位臵划伤戴好绝缘手套专人监护，严格核对开关柜编号，防止走错间隔3. 将 继 电保护仪器与保护器端子排连接触电核对测量电流端子，并且用导线连接到继电保护仪的电流输出口处，确认出口正确4. 在 实 验位臵合上开关柜...
