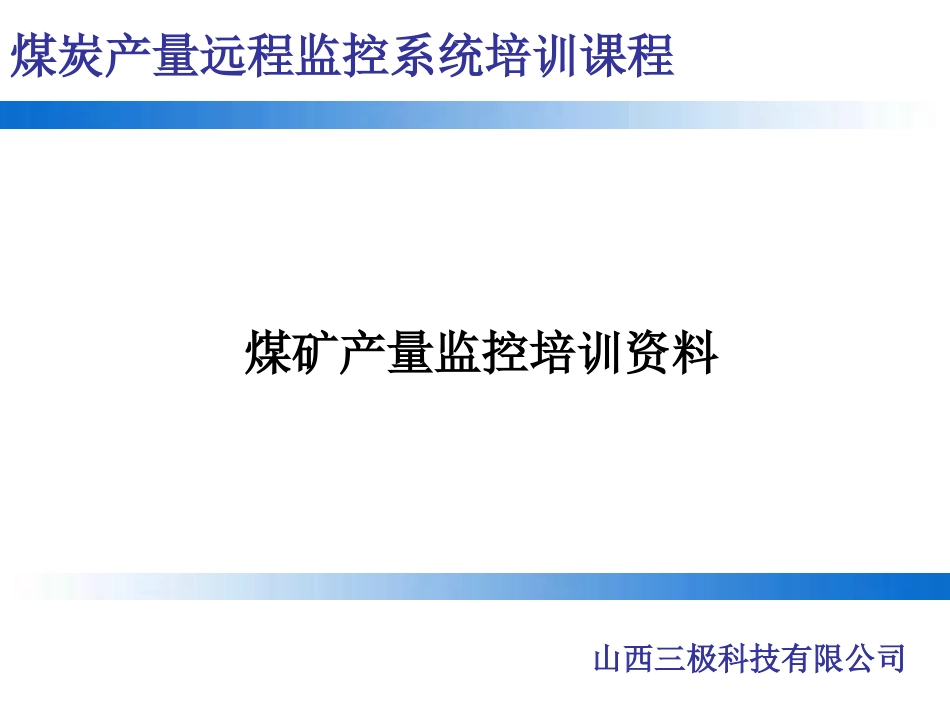

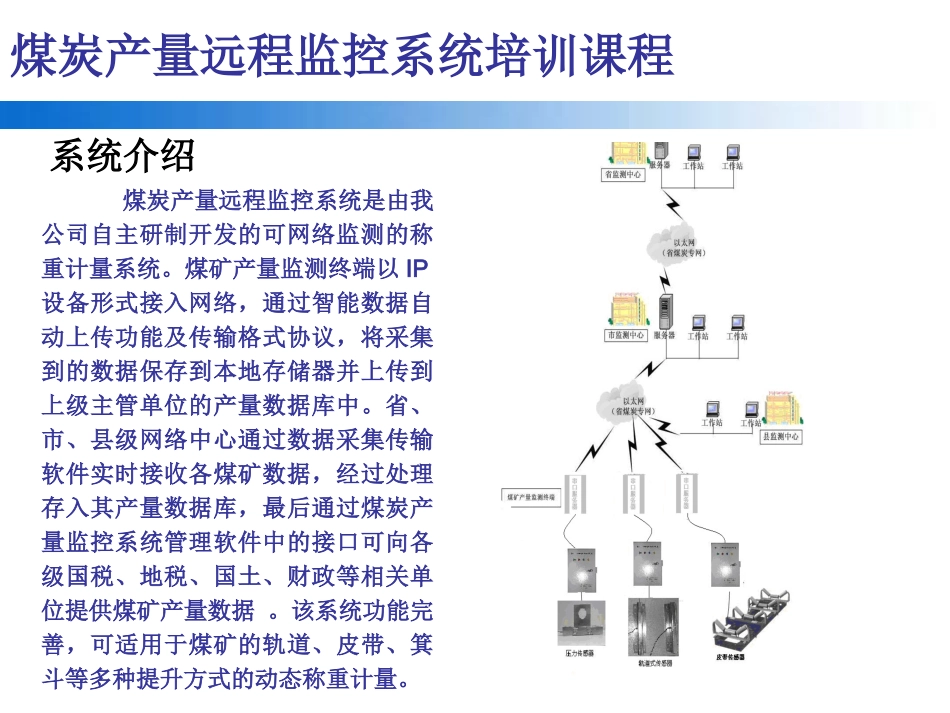

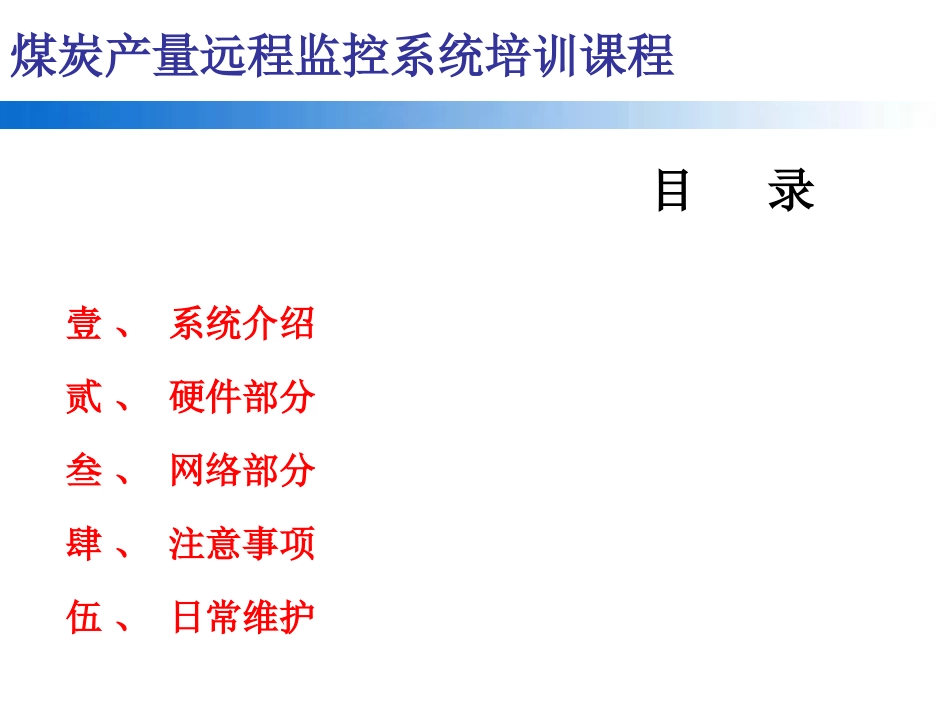

山西三极科技有限公司煤炭产量远程监控系统培训课程煤矿产量监控培训资料煤炭产量远程监控系统培训课程目录壹、系统介绍贰、硬件部分叁、网络部分肆、注意事项伍、日常维护煤炭产量远程监控系统培训课程煤炭产量远程监控系统是由我公司自主研制开发的可网络监测的称重计量系统。煤矿产量监测终端以IP设备形式接入网络，通过智能数据自动上传功能及传输格式协议，将采集到的数据保存到本地存储器并上传到上级主管单位的产量数据库中。省、市、县级网络中心通过数据采集传输软件实时接收各煤矿数据，经过处理存入其产量数据库，最后通过煤炭产量监控系统管理软件中的接口可向各级国税、地税、国土、财政等相关单位提供煤矿产量数据。该系统功能完善，可适用于煤矿的轨道、皮带、箕斗等多种提升方式的动态称重计量。系统介绍煤炭产量远程监控系统培训课程系统特点:称量精度皮带可达到±2%，轨道和竖井可达到±3%数据存储可保存13个月以上的产量数据电源管理自带UPS，UPS供电大于48小时报警功能人为破坏、断电、网络故障、设备故障自动报警数据功能TCP/IPV、RS485远程维护支持远程软件升级、远程参数及数据管理防雷设计浪涌保护安全设计传感器结构合理,安装处都有保护装置。软件功能列表、报表、曲线、权限设定及数据管理等煤炭产量远程监控系统培训课程煤矿产量监测系统硬件部分主要由秤体、采集终端箱、数据服务器三大部分组成，其中秤体部分又根据提升方式的不同分为皮带、轨道、立井三种形式；采集终端箱由cpu主板、蓄电池，开关电源和485通讯板，接线端子构成；数据服务器由数据服务器和电源两部分组成。硬件部分主要组成部件介绍煤炭产量远程监控系统培训课程秤体秤体部分主要由秤架、称重传感器、称重控制器构成。秤架是力传递装置，它把物料的重量传递给称重传感器；称重传感器是力转换装置，它把作用力转换为电信号输出；煤炭产量远程监控系统培训课程•称重传感器按工作原理可以分为电阻应变式传感器，压磁式传感器，振弦式传感器，差动变压器式传感器几种。•我们所采用的为电阻应变式传感器。如右图所示：•电阻应变式传感器由弹性元件，电阻应变片组成。弹性元件将重量转变为应变量，电阻应变片将应变片转换成电信号。•电阻应变式传感器工作原理：电阻桥受压不平衡产生电流信号。•传感器上有四芯线两芯为激励电压分别为ex+（红色）+5v，ex-（黑色）电源负。激励电压最大可承受15v。两芯为反馈输出信号值分别为s+（绿色）信号正，s-（白色）信号负。传感器输入1伏输出2mv煤炭产量远程监控系统培训课程称重控制器将称重传感器送来的重量信号和调试人员测量的秤架长度以及秤体的具体数据（例如：速度、长度等），经过特定的计算方式运算得出重量值或累积值。煤炭产量远程监控系统培训课程电子皮带秤是一种动态控制型衡器，采用全悬浮式四个传感器称量方式。煤矿产量监测终端的控制器通过从皮带秤读取信号，并经过一定的运算计算出煤炭产量数据、数据采集时间等，然后通过以太网口和煤炭专网将煤炭数据发送到市局数据库服务器。皮带秤煤炭产量远程监控系统培训课程皮带秤的工作原理:皮带输送机所输送物料的流量可以通过测量某段皮带长度上物料的瞬时重量及同一时刻的皮带行程或皮带速度得到。为了测量某段皮带长度上物料的瞬时重量，我们可以通过测量某一个托辊或某几个托辊上所承受物料的重量，测量方式可连续采样也可周期采样。所测得的物料瞬时重量再与皮带行程或皮带速度进行运算，以得出物料流量和累积重量。这里物料流量的概念通常指的是某一瞬间物料的通过量，而累积重量的概念是指一段时间内物料的通过量。通常可以采用积分法或累加法来计算瞬时流量值和累积重量值。煤炭产量远程监控系统培训课程皮带秤示意图传感器安装位置传感器安装位置皮带秤传感器为s型传感器煤炭产量远程监控系统培训课程皮带秤注意事项5.皮带秤架是不是装平，有无松动（看下横向和纵向拉杆），上部要注意不要偏辊，吃力是否均匀，否则可能造成数据不准。6.不能随意增加秤体的支撑点，破坏秤体的称量精度。7.皮带要定时清理下上面的堆积物，做好秤体的维护工作。8.不能对秤体实施较强外力冲击...
