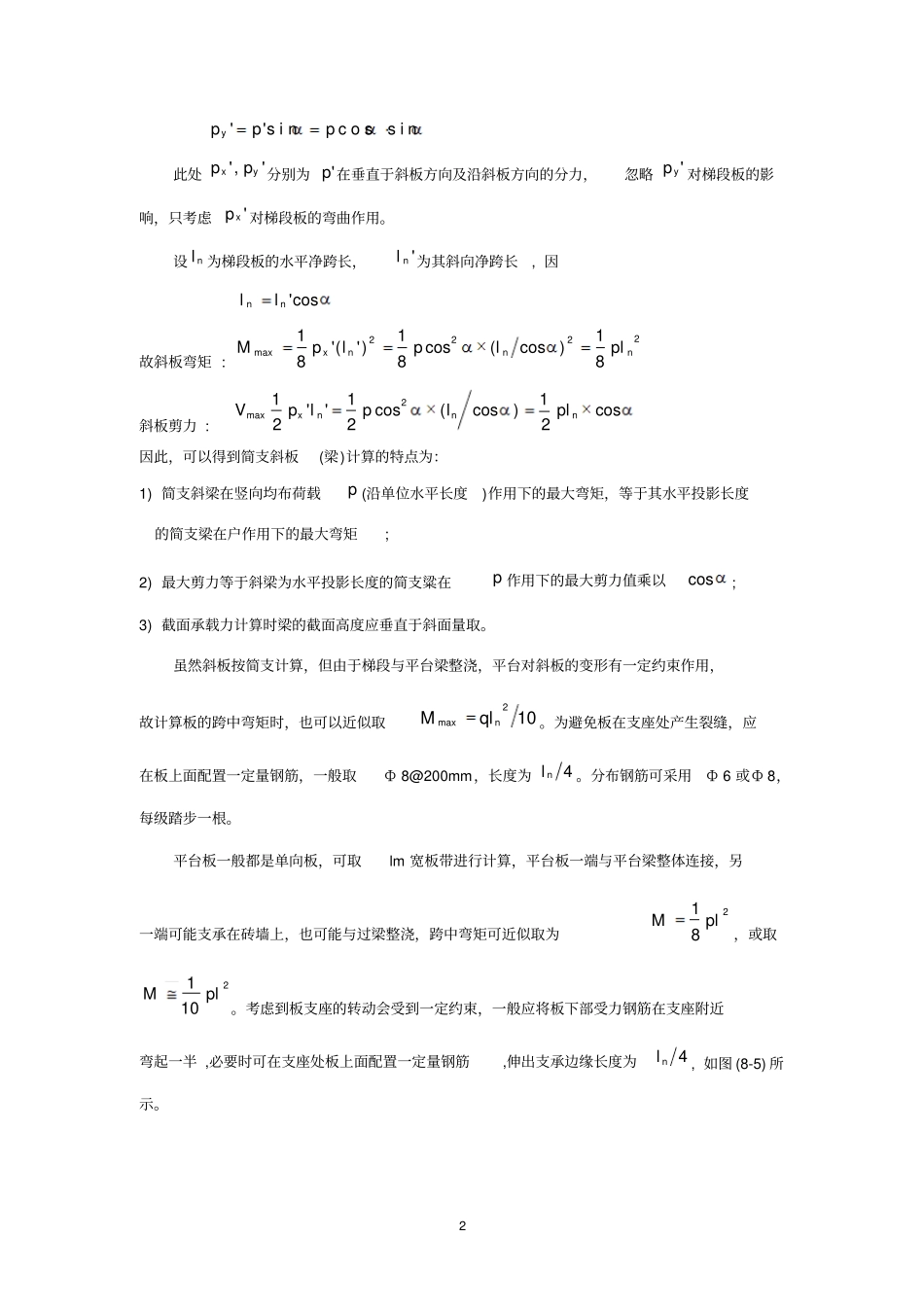

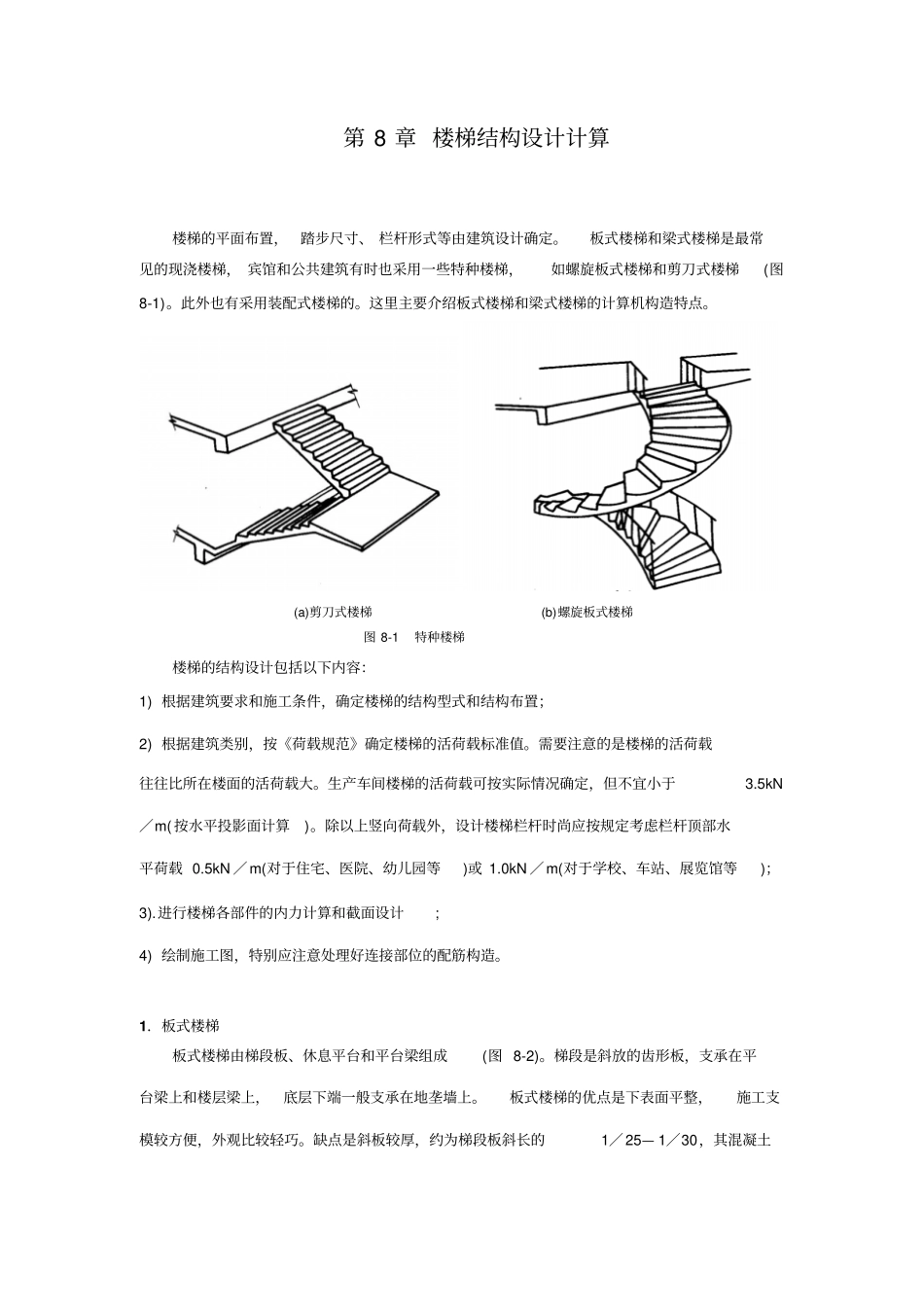

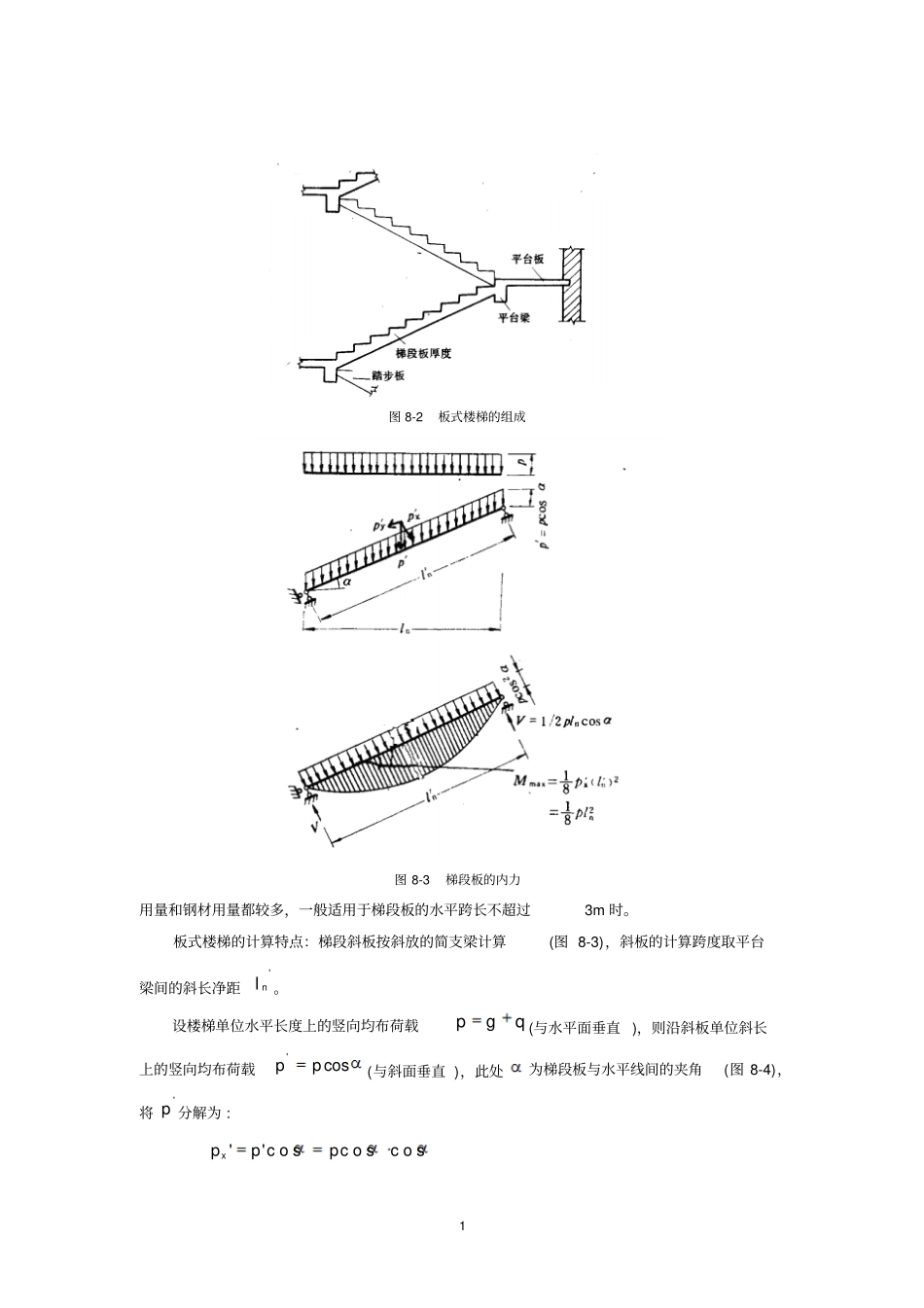

第 8 章 楼梯结构设计计算楼梯的平面布置,踏步尺寸、 栏杆形式等由建筑设计确定。板式楼梯和梁式楼梯是最常见的现浇楼梯, 宾馆和公共建筑有时也采用一些特种楼梯,如螺旋板式楼梯和剪刀式楼梯(图8-1)。此外也有采用装配式楼梯的。这里主要介绍板式楼梯和梁式楼梯的计算机构造特点。(a)剪刀式楼梯(b)螺旋板式楼梯图 8-1 特种楼梯楼梯的结构设计包括以下内容:1) 根据建筑要求和施工条件,确定楼梯的结构型式和结构布置;2) 根据建筑类别,按《荷载规范》确定楼梯的活荷载标准值。需要注意的是楼梯的活荷载往往比所在楼面的活荷载大。生产车间楼梯的活荷载可按实际情况确定,但不宜小于3.5kN/m( 按水平投影面计算)。除以上竖向荷载外,设计楼梯栏杆时尚应按规定考虑栏杆顶部水平荷载 0.5kN /m(对于住宅、医院、幼儿园等)或 1.0kN /m(对于学校、车站、展览馆等);3).进行楼梯各部件的内力计算和截面设计; 4) 绘制施工图,特别应注意处理好连接部位的配筋构造。1.板式楼梯板式楼梯由梯段板、休息平台和平台梁组成(图 8-2)。梯段是斜放的齿形板,支承在平台梁上和楼层梁上,底层下端一般支承在地垄墙上。板式楼梯的优点是下表面平整,施工支模较方便,外观比较轻巧。缺点是斜板较厚,约为梯段板斜长的1/25— 1/30,其混凝土1 图 8-2 板式楼梯的组成图 8-3 梯段板的内力用量和钢材用量都较多,一般适用于梯段板的水平跨长不超过3m 时。板式楼梯的计算特点:梯段斜板按斜放的简支梁计算(图 8-3),斜板的计算跨度取平台梁间的斜长净距'nl。设楼梯单位水平长度上的竖向均布荷载qgp(与水平面垂直 ),则沿斜板单位斜长上的竖向均布荷载cos'pp(与斜面垂直 ),此处为梯段板与水平线间的夹角(图 8-4),将'p 分解为 : c o sc o sc o s''ppp x2 s i nc o ss i n''ppp y此处','yxpp分别为'p 在垂直于斜板方向及沿斜板方向的分力,忽略'yp对梯段板的影响,只考虑'xp对梯段板的弯曲作用。设nl为梯段板的水平净跨长,'nl为其斜向净跨长, 因cos'nnll故斜板弯矩 : 2222max81)cos(cos81)'('81nnnxpllplpM斜板剪力 : cos21)cos(cos21''212maxnnnxpllplpV因此,可以得到简支斜板(梁)计算的特点为:1) 简支斜梁在竖向均布荷载p (沿单位水平长度)作用下的最大弯矩,等于其水平投影长度的简支梁在户作用下的最大弯矩; 2) 最大剪力等于斜梁为水平投影长度的简支粱在p 作用下的最大剪力值乘以cos; 3) 截面承...
