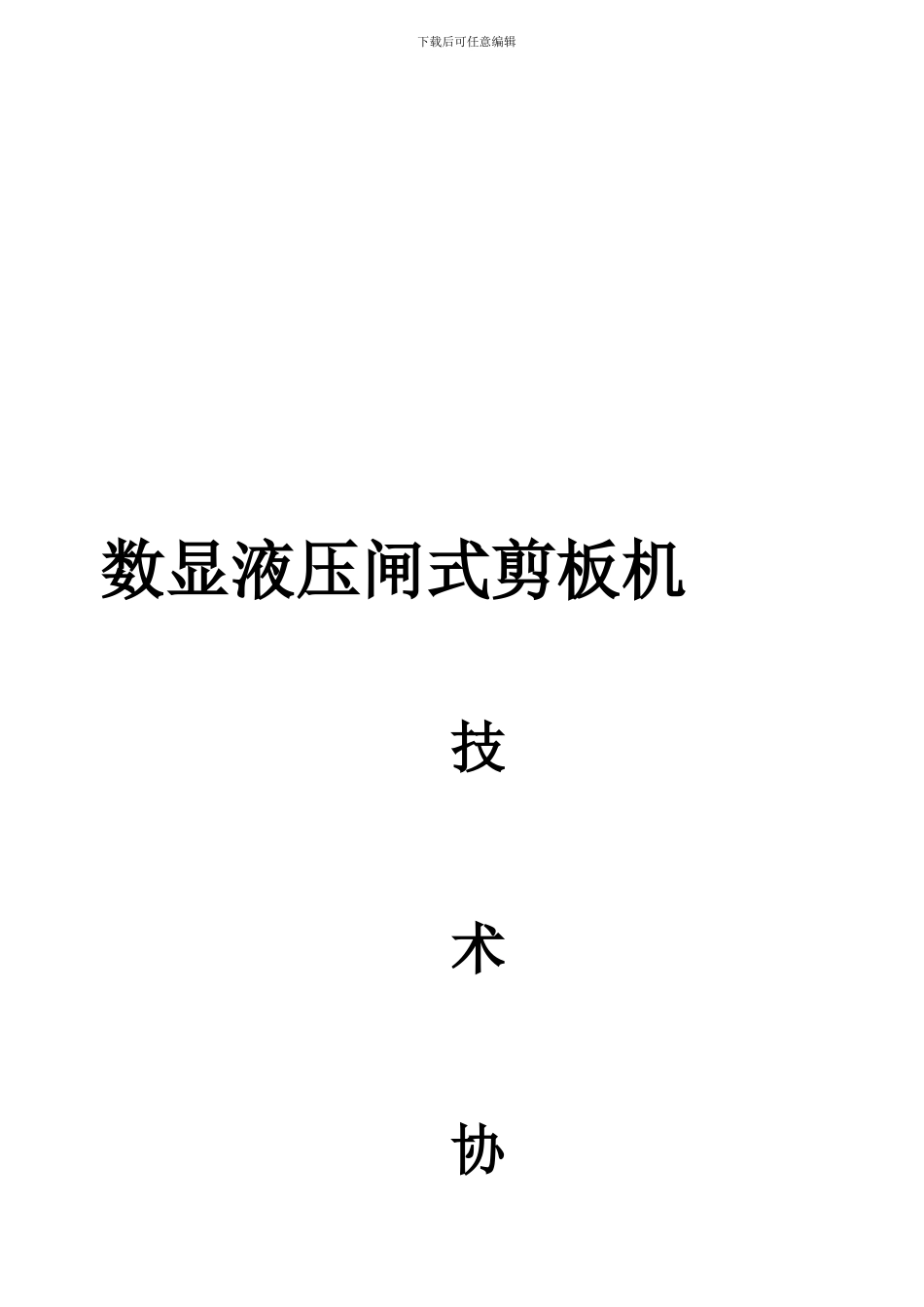

数显液压剪板机技术协议VIP专享

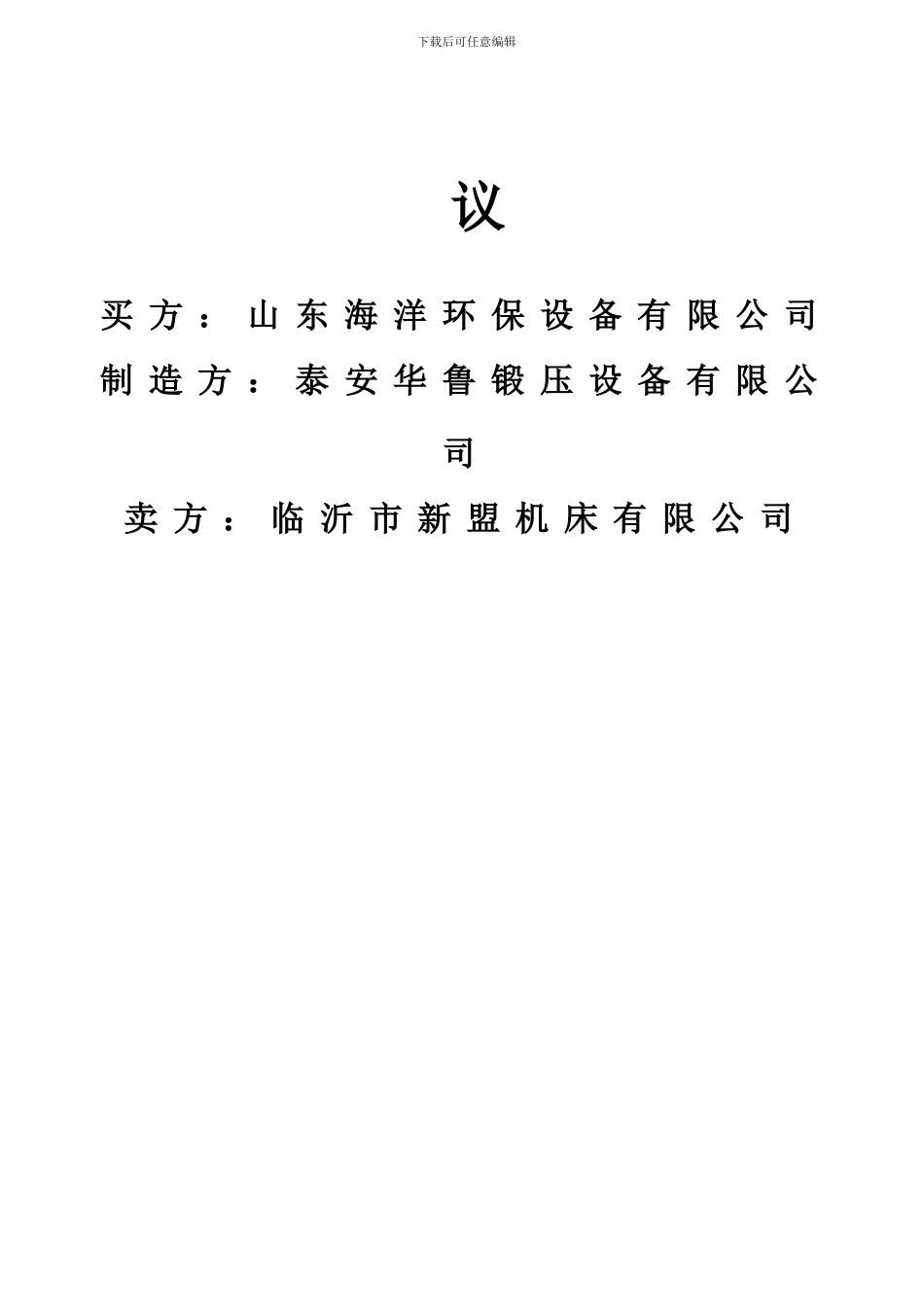

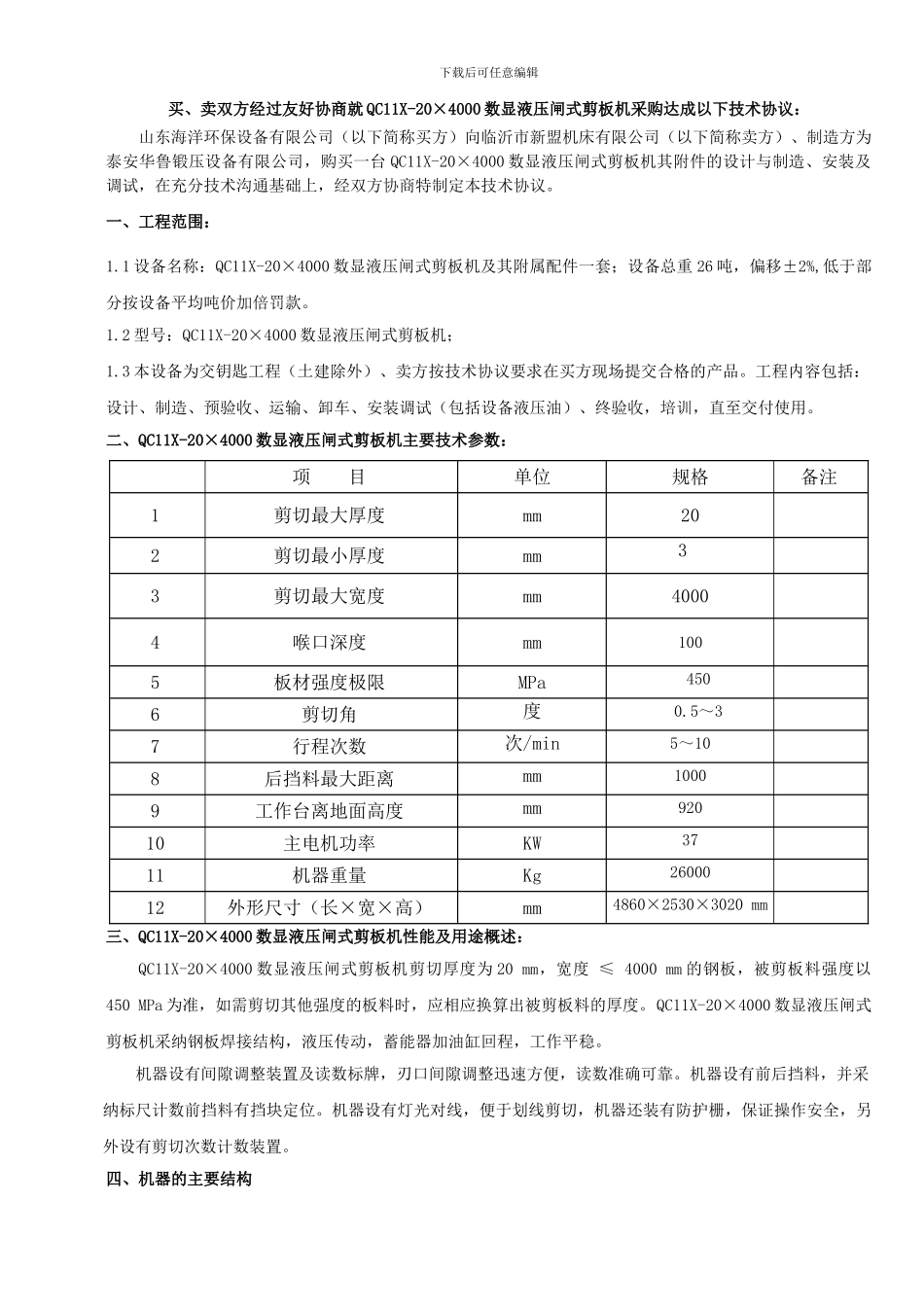

下载后可任意编辑数显液压闸式剪板机技术协下载后可任意编辑议买 方 ： 山 东 海 洋 环 保 设 备 有 限 公 司制 造 方 ： 泰 安 华 鲁 锻 压 设 备 有 限 公司卖 方 ： 临 沂 市 新 盟 机 床 有 限 公 司下载后可任意编辑买、卖双方经过友好协商就 QC11X-20×4000 数显液压闸式剪板机采购达成以下技术协议：山东海洋环保设备有限公司（以下简称买方）向临沂市新盟机床有限公司（以下简称卖方）、制造方为泰安华鲁锻压设备有限公司，购买一台 QC11X-20×4000 数显液压闸式剪板机其附件的设计与制造、安装及调试，在充分技术沟通基础上，经双方协商特制定本技术协议。一、工程范围：1.1 设备名称：QC11X-20×4000 数显液压闸式剪板机及其附属配件一套；设备总重 26 吨，偏移±2%,低于部分按设备平均吨价加倍罚款。1.2 型号：QC11X-20×4000 数显液压闸式剪板机；1.3 本设备为交钥匙工程（土建除外）、卖方按技术协议要求在买方现场提交合格的产品。工程内容包括：设计、制造、预验收、运输、卸车、安装调试（包括设备液压油）、终验收，培训，直至交付使用。二、QC11X-20×4000 数显液压闸式剪板机主要技术参数： 项 目单位规格备注1剪切最大厚度mm202剪切最小厚度mm33剪切最大宽度mm40004喉口深度mm1005板材强度极限MPa 4506剪切角度 0.5～37行程次数次/min5～108后挡料最大距离mm10009工作台离地面高度mm92010主电机功率KW3711机器重量Kg2600012外形尺寸（长×宽×高）mm4860×2530×3020 mm三、QC11X-20×4000 数显液压闸式剪板机性能及用途概述：QC11X-20×4000 数显液压闸式剪板机剪切厚度为 20 mm，宽度 ≤ 4000 mm 的钢板，被剪板料强度以450 MPa 为准，如需剪切其他强度的板料时，应相应换算出被剪板料的厚度。QC11X-20×4000 数显液压闸式剪板机采纳钢板焊接结构，液压传动，蓄能器加油缸回程，工作平稳。 机器设有间隙调整装置及读数标牌，刃口间隙调整迅速方便，读数准确可靠。机器设有前后挡料，并采纳标尺计数前挡料有挡块定位。机器设有灯光对线，便于划线剪切，机器还装有防护栅，保证操作安全，另外设有剪切次数计数装置。四、机器的主要结构下载后可任意编辑1．机架：机架部分采纳组合焊接整体结构，具有良好的刚性，两缸固定于左右立柱（墙板）上，工作台面上设有辅助刀座，便于下刀刃作微量调节。工作台面上还装有送料辊道，使钢板送进省力，操作轻便。2...
