圆形构筑物木模板施工工法

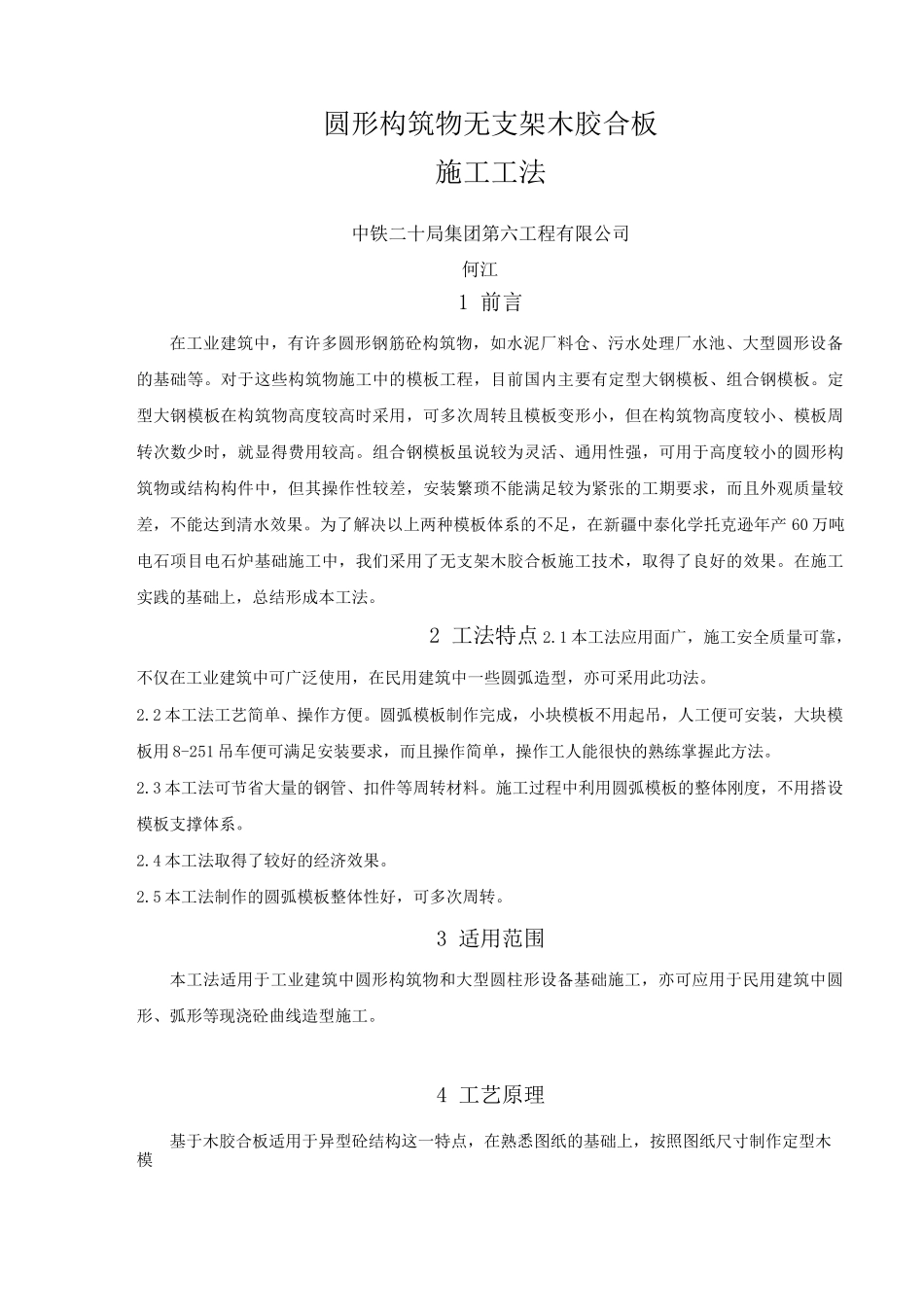

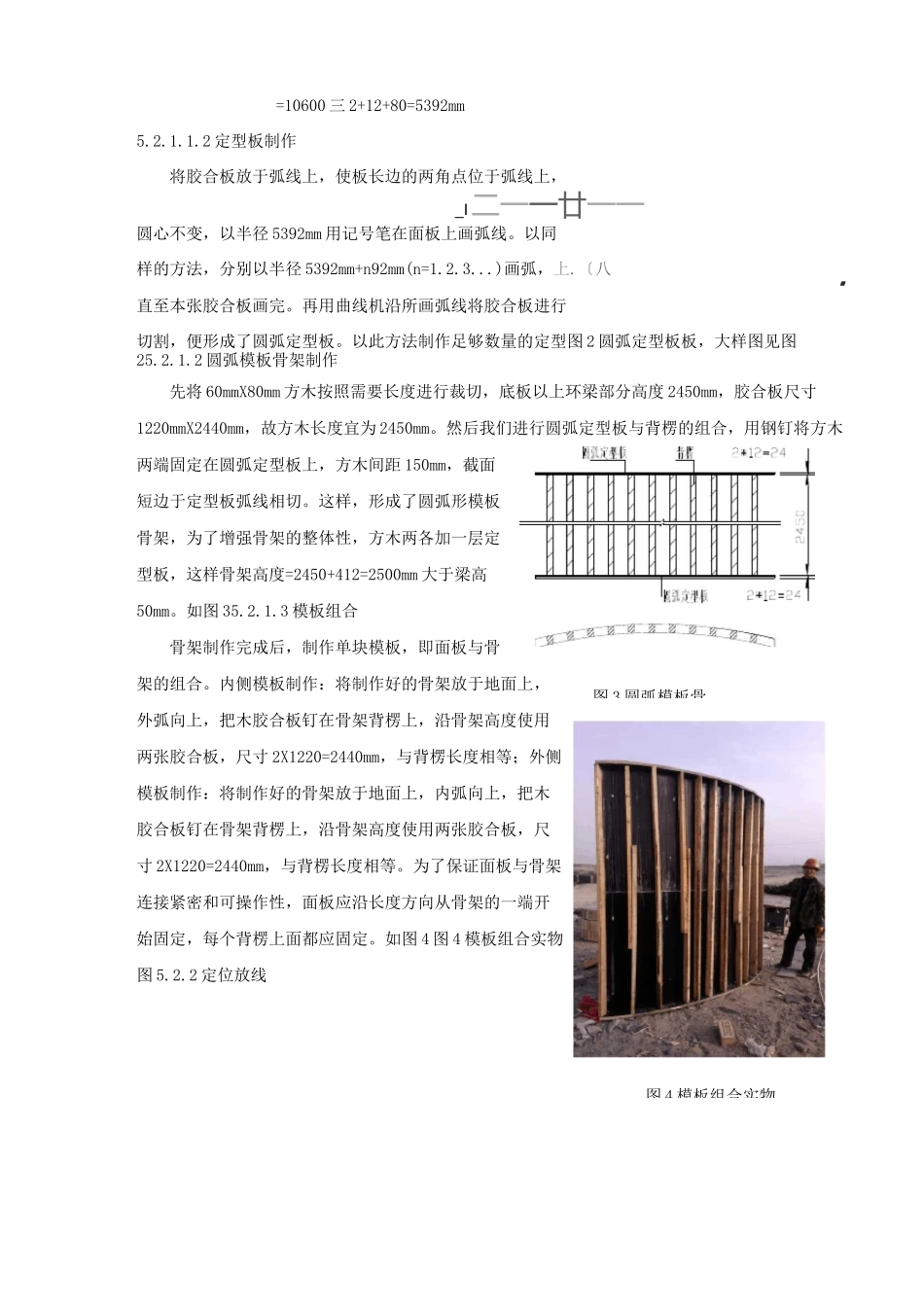

圆形构筑物无支架木胶合板施工工法中铁二十局集团第六工程有限公司何江1 前言在工业建筑中，有许多圆形钢筋砼构筑物，如水泥厂料仓、污水处理厂水池、大型圆形设备的基础等。对于这些构筑物施工中的模板工程，目前国内主要有定型大钢模板、组合钢模板。定型大钢模板在构筑物高度较高时采用，可多次周转且模板变形小，但在构筑物高度较小、模板周转次数少时，就显得费用较高。组合钢模板虽说较为灵活、通用性强，可用于高度较小的圆形构筑物或结构构件中，但其操作性较差，安装繁琐不能满足较为紧张的工期要求，而且外观质量较差，不能达到清水效果。为了解决以上两种模板体系的不足，在新疆中泰化学托克逊年产 60 万吨电石项目电石炉基础施工中，我们采用了无支架木胶合板施工技术，取得了良好的效果。在施工实践的基础上，总结形成本工法。2 工法特点 2.1 本工法应用面广，施工安全质量可靠，不仅在工业建筑中可广泛使用，在民用建筑中一些圆弧造型，亦可采用此功法。2.2 本工法工艺简单、操作方便。圆弧模板制作完成，小块模板不用起吊，人工便可安装，大块模板用 8-251 吊车便可满足安装要求，而且操作简单，操作工人能很快的熟练掌握此方法。2.3 本工法可节省大量的钢管、扣件等周转材料。施工过程中利用圆弧模板的整体刚度，不用搭设模板支撑体系。2.4 本工法取得了较好的经济效果。2.5 本工法制作的圆弧模板整体性好，可多次周转。3 适用范围本工法适用于工业建筑中圆形构筑物和大型圆柱形设备基础施工，亦可应用于民用建筑中圆形、弧形等现浇砼曲线造型施工。4 工艺原理基于木胶合板适用于异型砼结构这一特点，在熟悉图纸的基础上，按照图纸尺寸制作定型木模5.1 工艺流程施工工艺流程见图板。在模板安装和加固过程中，利用定型模板的整体刚度，可不设置任何支撑体系，利用钢筋受拉强度高这一特点，沿圆形构筑物一圈上下数圈钢筋，作为模板的主背楞，对拉螺杆拉于环形钢筋上,通过钢丝绳来调节模板的垂直度，达到圆形砼结构施工的质量标准和工艺要求。5 施工工艺流程及操作要点图 5 工艺流程图5.2 操作要点5.2.1 模板制作环梁模板由梁外侧模和梁内侧模组成。内、外侧模板均由圆弧定型板、背楞、面板构成；内侧环梁和底板模板与外侧环梁模板构造基本相同，以外侧环梁模板构造为例，说明模板的制作。5.2.1.1 圆弧定型板的制作5.2.1.1.1 放样新疆中泰化学托克逊年产 60 万吨电石项目 1#、2#、3#电石炉车间，电石炉基础...
