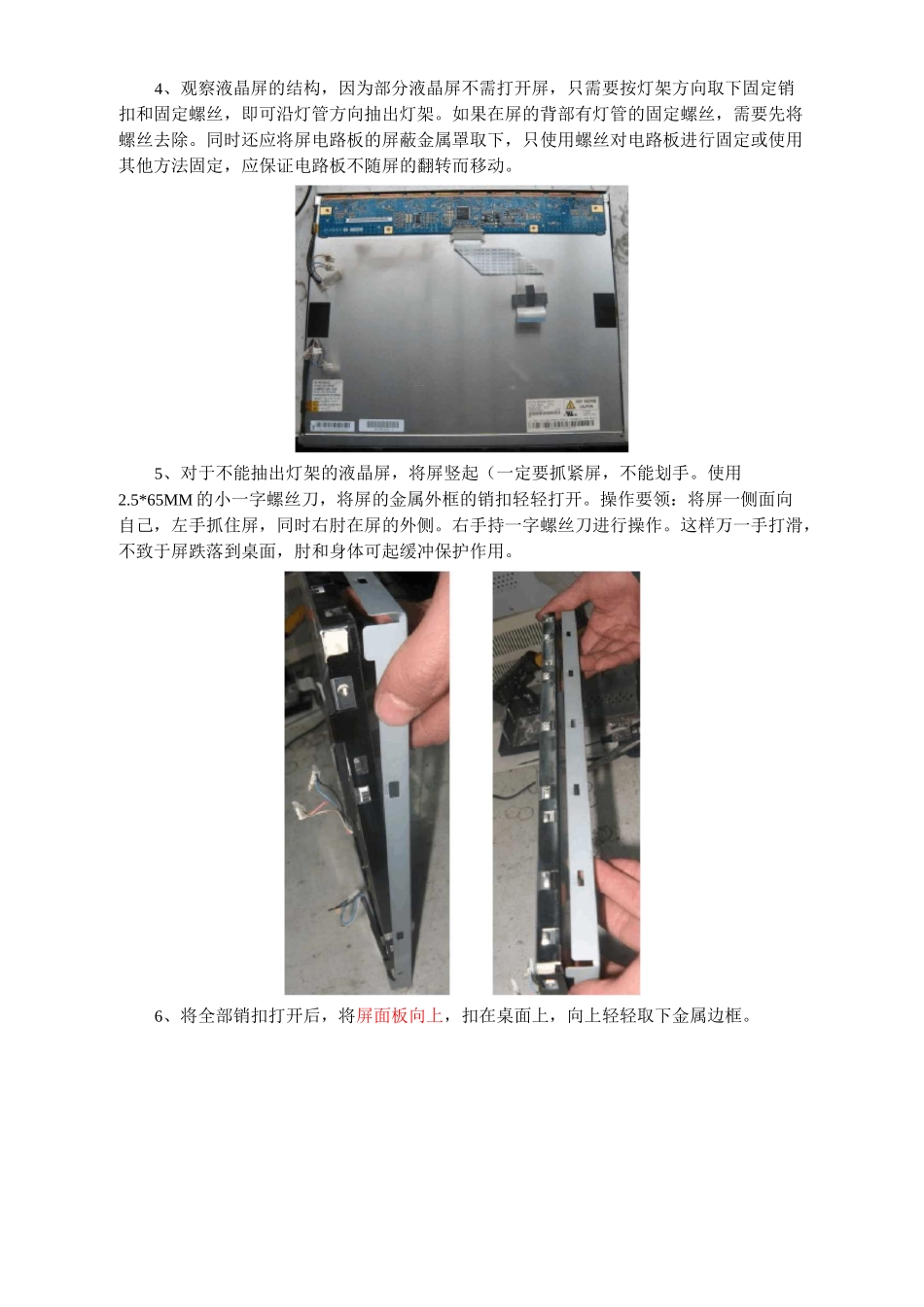

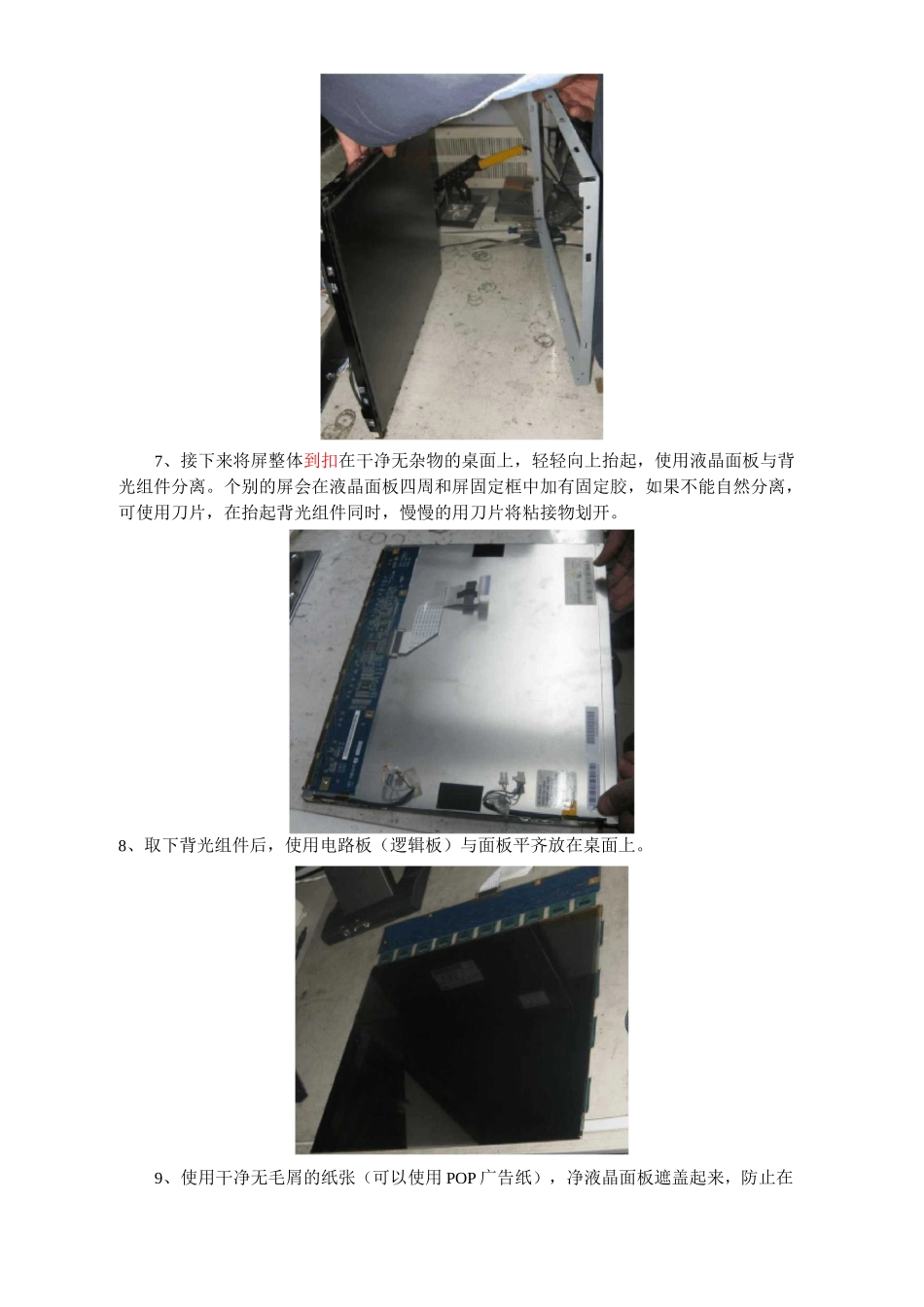

液晶显示器、液晶屏、灯管的拆卸与安装(一)、液晶背光灯管更换实例液晶显示器灯管的寿命一般在 2—4 万小时,不过因为元件的老化和灯管的差异性,灯管一般在使用 1 万小时以上时就容易出现故障了。12.1,13.3,14.1,15.1,15.4 笔记本的液晶屏一般都是一支灯管,个别的有两支灯管;15,17,19,20,22 的台式机一般都是上下四支灯管,这也是台式机比笔记本屏幕对比度高的原因。笔记本的灯管一般都在屏幕下方,多采用内嵌式,灯管的更换比较麻烦,必须把液晶屏取下来才能更换,同时灯管外面的灯罩还不能损坏必须安装牢固,否则很容易产生漏光现象,影响使用效果。台式机的灯管有两种安装方式:三星和 LG—PHILIPS 的屏灯管都采用灯架抽拉式,可以在屏幕一侧把灯管的固定螺丝拆除后,直接将灯架抽出后在外面更换灯管或直接更换新灯架。但联想液晶使用的 PMV 的液晶屏更换灯管比较麻烦,必须把液晶屏全部打开,把液晶屏取下来,才能取下灯架。此类液晶屏更换的风险大,在更换过程中稍有疏忽就会出现液晶屏破裂,亮点和亮线,漏光问题。更换步骤:灯管更换过程灯管在更换过程中一定要仔细认真,如果液晶屏损坏将无法修复。1、对需要更换灯管的屏加电试机,并认真观察故障现象,防止出现误判,产生不必要麻烦或损失。灯管老化的现象就是电刚开始满屏通红,然后慢慢变红。2、首先找一快比较大的场地,能够存放拆下面的液晶面板,灯架,反光板等配件。3、首先将屏倒扣在干净无杂物的桌面上。在倒扣之前务必检查棹面有无螺钉或其他异物,防止压坏液晶面板。4、观察液晶屏的结构,因为部分液晶屏不需打开屏,只需要按灯架方向取下固定销扣和固定螺丝,即可沿灯管方向抽出灯架。如果在屏的背部有灯管的固定螺丝,需要先将螺丝去除。同时还应将屏电路板的屏蔽金属罩取下,只使用螺丝对电路板进行固定或使用其他方法固定,应保证电路板不随屏的翻转而移动。5、对于不能抽出灯架的液晶屏,将屏竖起(一定要抓紧屏,不能划手。使用2.5*65MM 的小一字螺丝刀,将屏的金属外框的销扣轻轻打开。操作要领:将屏一侧面向自己,左手抓住屏,同时右肘在屏的外侧。右手持一字螺丝刀进行操作。这样万一手打滑,不致于屏跌落到桌面,肘和身体可起缓冲保护作用。6、将全部销扣打开后,将屏面板向上,扣在桌面上,向上轻轻取下金属边框。7、接下来将屏整体到扣在干净无杂物的桌面上,轻轻向上抬起,使用液晶面板与背光组件分离。个别的屏会在液晶面板四周和屏固定框中加...
