结构力学复习题及参考答案

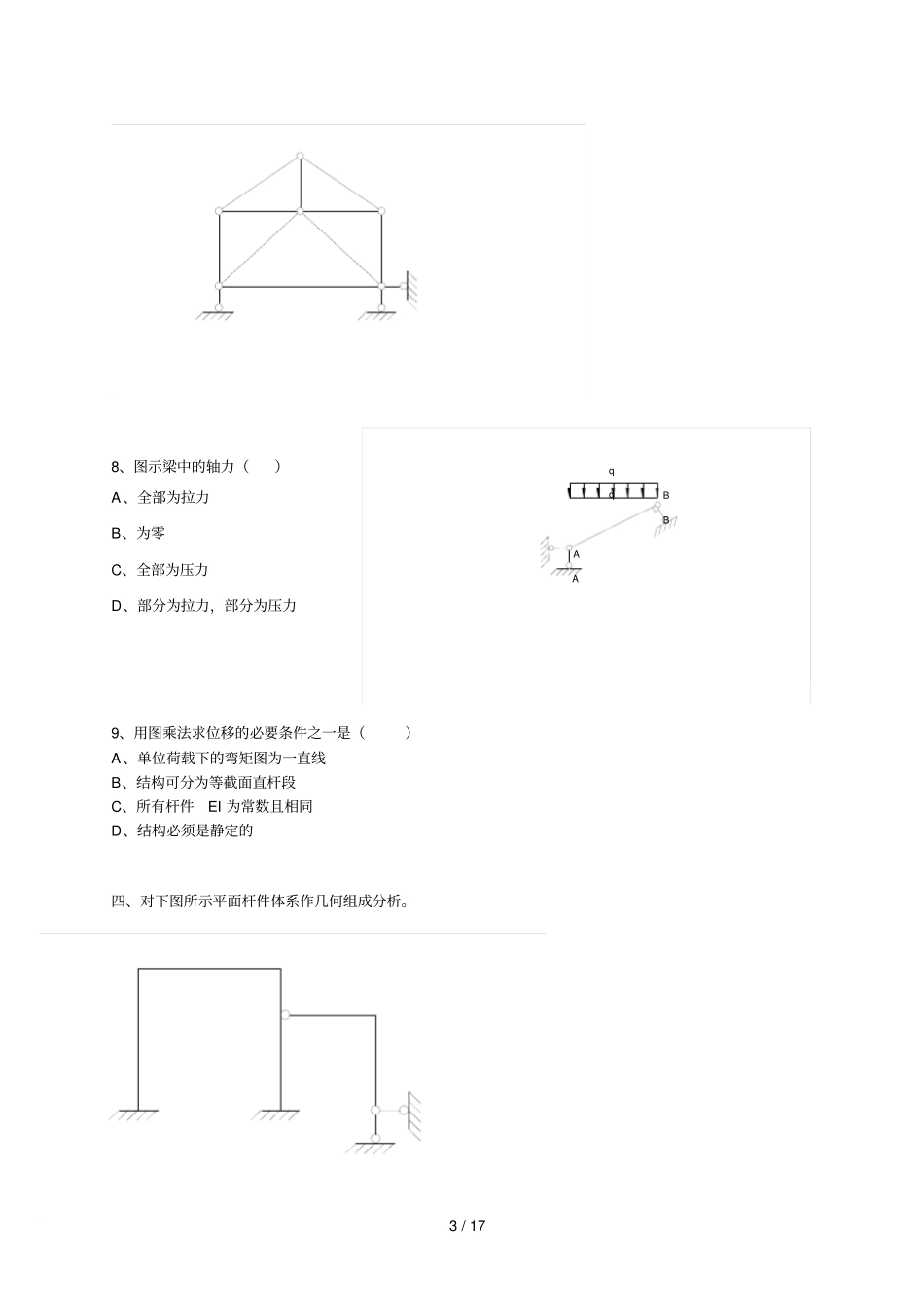

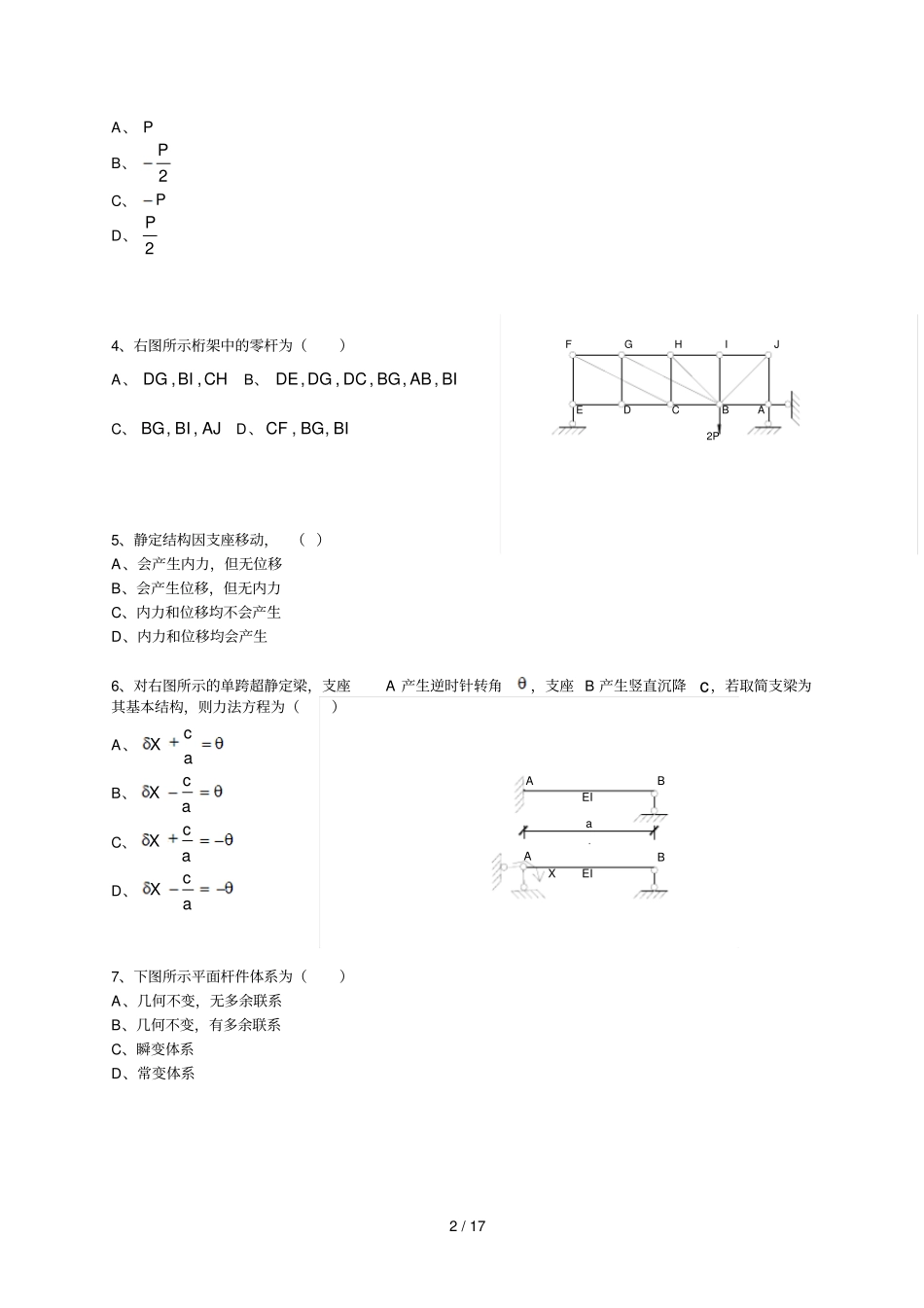

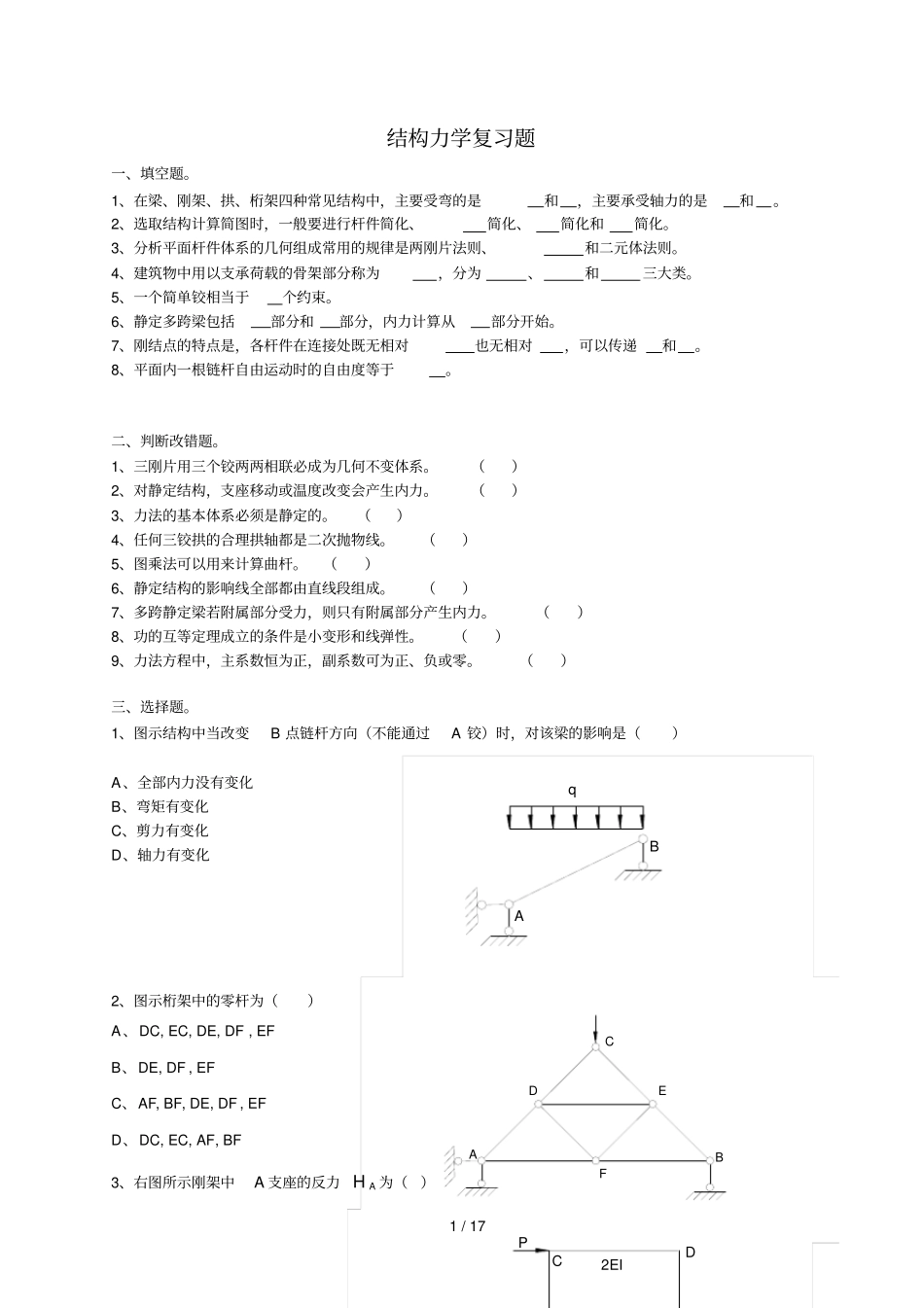

1 / 17 结构力学复习题一、填空题。1、在梁、刚架、拱、桁架四种常见结构中，主要受弯的是和，主要承受轴力的是和。2、选取结构计算简图时，一般要进行杆件简化、简化、简化和简化。3、分析平面杆件体系的几何组成常用的规律是两刚片法则、和二元体法则。4、建筑物中用以支承荷载的骨架部分称为，分为、和三大类。5、一个简单铰相当于个约束。6、静定多跨梁包括部分和部分，内力计算从部分开始。7、刚结点的特点是，各杆件在连接处既无相对也无相对，可以传递和。8、平面内一根链杆自由运动时的自由度等于。二、判断改错题。1、三刚片用三个铰两两相联必成为几何不变体系。（）2、对静定结构，支座移动或温度改变会产生内力。（）3、力法的基本体系必须是静定的。（）4、任何三铰拱的合理拱轴都是二次抛物线。（）5、图乘法可以用来计算曲杆。（）6、静定结构的影响线全部都由直线段组成。（）7、多跨静定梁若附属部分受力，则只有附属部分产生内力。（）8、功的互等定理成立的条件是小变形和线弹性。（）9、力法方程中，主系数恒为正，副系数可为正、负或零。（）三、选择题。1、图示结构中当改变B 点链杆方向（不能通过A 铰）时，对该梁的影响是（）A、全部内力没有变化B、弯矩有变化C、剪力有变化D、轴力有变化2、图示桁架中的零杆为（）A、DC, EC, DE, DF , EFB、DE, DF , EFC、AF, BF, DE, DF , EFD、DC, EC, AF, BF3、右图所示刚架中A 支座的反力AH为（）PC2EIDAqBDBACEF2 / 17 A、 PB、2PC、PD、2P4、右图所示桁架中的零杆为（）A、CHBIDG,, B、BIABBGDCDGDE,,,,,C、AJBIBG,, D、BIBGCF,,5、静定结构因支座移动，（ ）A、会产生内力，但无位移B、会产生位移，但无内力C、内力和位移均不会产生D、内力和位移均会产生6、对右图所示的单跨超静定梁，支座A 产生逆时针转角，支座 B 产生竖直沉降 c，若取简支梁为其基本结构，则力法方程为（）A、acXB、acXC、acXD、acX7、下图所示平面杆件体系为（）A、几何不变，无多余联系B、几何不变，有多余联系C、瞬变体系D、常变体系BAEIaEIBAXABCDEFGHIJ2P3 / 17 8、图示梁中的轴力（）A、全部为拉力B、为零C、全部为压力D、部分为拉力，部分为压力9、用图乘法求位移的必要条件之一是（）A、单位荷载下的弯矩图为一直线B、结构可分为等截面直杆段C、所有杆件EI 为常数且相同D、结构必须是静定的四、对下图所示平面杆件体系作几何组成分析。qABqAB4 / 17 五、计算...
