结构生产系列工艺文件

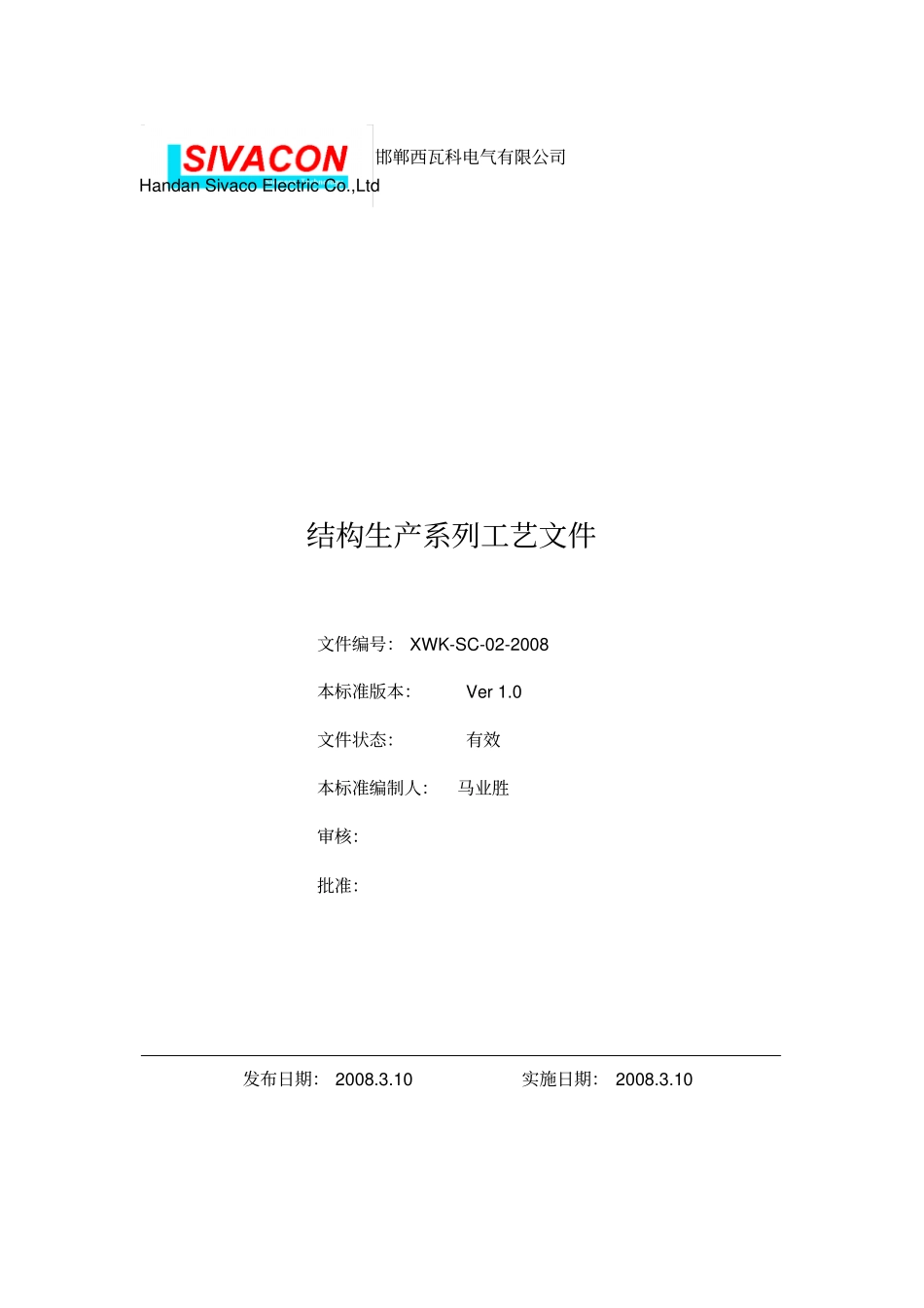

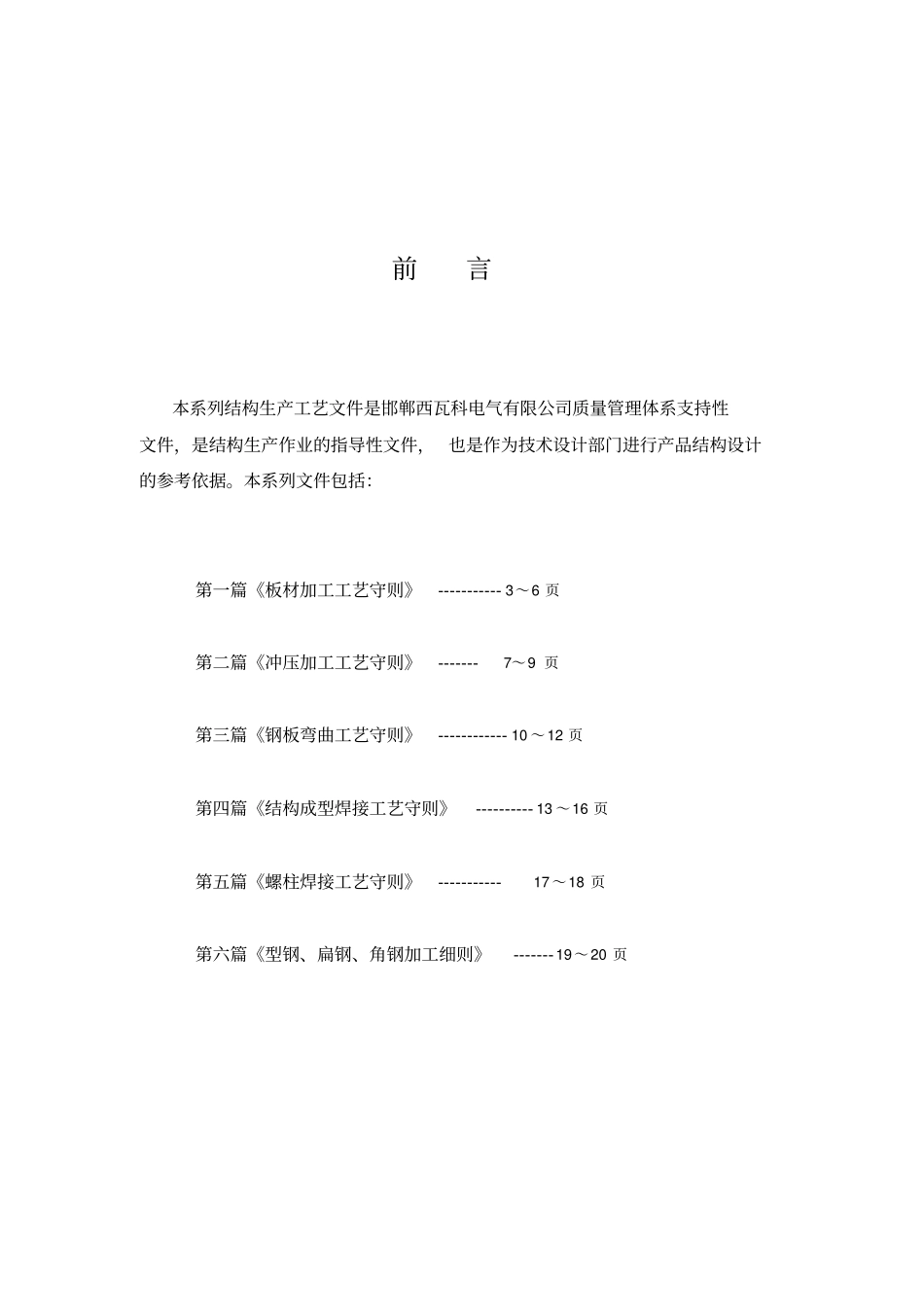

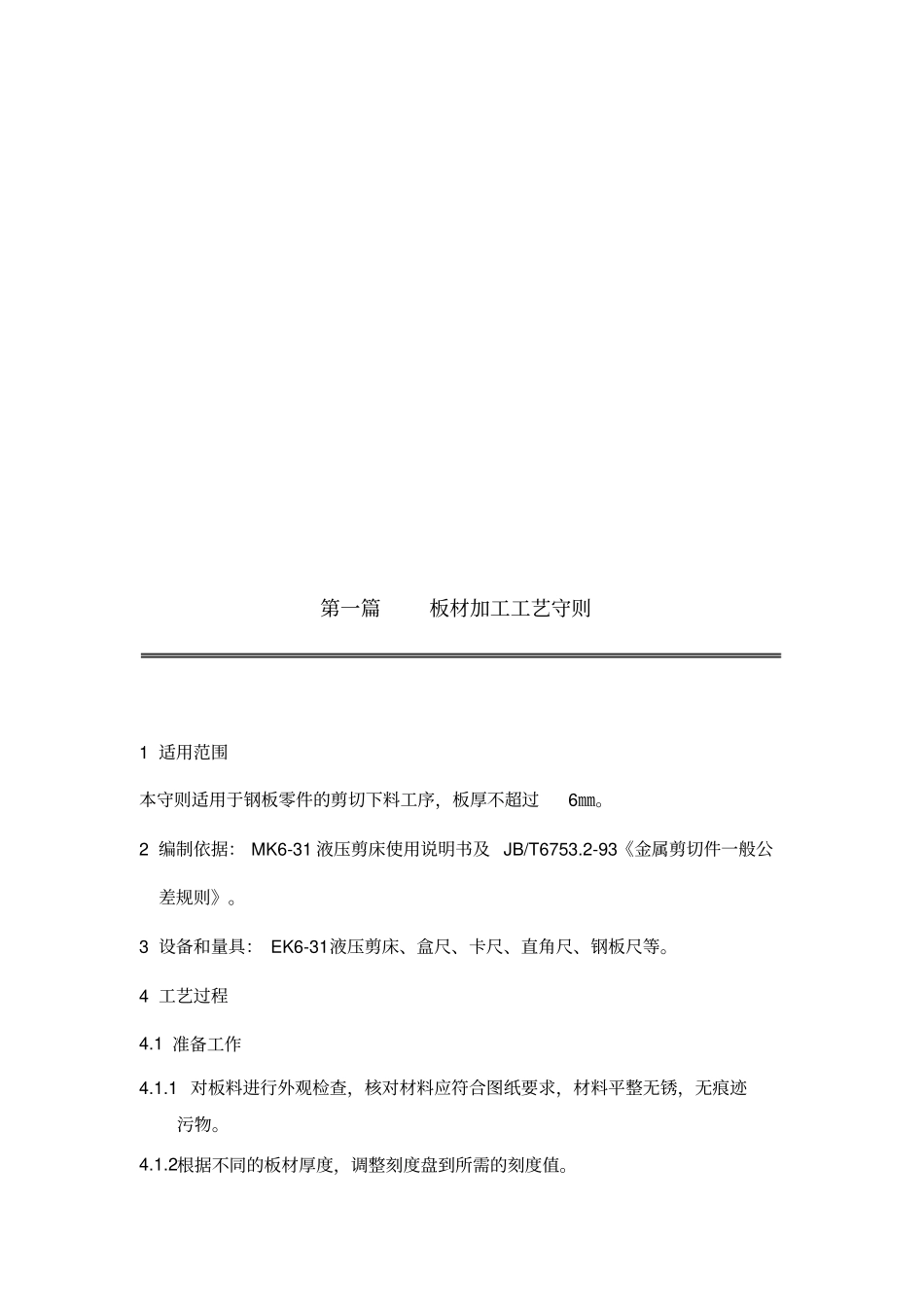

邯郸西瓦科电气有限公司Handan Sivaco Electric Co.,Ltd结构生产系列工艺文件文件编号： XWK-SC-02-2008本标准版本：Ver 1.0 文件状态：有效本标准编制人：马业胜审核：批准：发布日期： 2008.3.10 实施日期： 2008.3.10 前言本系列结构生产工艺文件是邯郸西瓦科电气有限公司质量管理体系支持性文件，是结构生产作业的指导性文件， 也是作为技术设计部门进行产品结构设计的参考依据。本系列文件包括：第一篇《板材加工工艺守则》----------- 3～6 页第二篇《冲压加工工艺守则》-------7～9 页第三篇《钢板弯曲工艺守则》------------ 10 ～12 页第四篇《结构成型焊接工艺守则》---------- 13 ～16 页第五篇《螺柱焊接工艺守则》----------- 17 ～18 页第六篇《型钢、扁钢、角钢加工细则》-------19 ～20 页第一篇板材加工工艺守则1 适用范围本守则适用于钢板零件的剪切下料工序，板厚不超过6㎜。2 编制依据： MK6-31 液压剪床使用说明书及 JB/T6753.2-93《金属剪切件一般公差规则》。3 设备和量具： EK6-31液压剪床、盒尺、卡尺、直角尺、钢板尺等。4 工艺过程4.1 准备工作4.1.1 对板料进行外观检查，核对材料应符合图纸要求，材料平整无锈，无痕迹污物。4.1.2根据不同的板材厚度，调整刻度盘到所需的刻度值。板材厚度（㎜）间隙（刻度值）M．S S．S㎜δ ≤1.0 0.06 1.0 0.08 δ =1.5 0.10 δ =2.0 0.10 δ =2.0 0.13 δ =2.5 0.15 δ =3.0 0.17 δ =3.0 0.24 δ =4.0 0.30 δ =4.5 0.32 δ =4.5 0.35 δ =5 0.50 δ =6 0.60 4.2 操作过程4.2.1将板料平放在工作台面上，对板料长边齐边（基准面），然后将齐边的一头放在工作台的左边，靠紧直角定位板，将短边齐边（找基准面）。4.2.2 将长、短边齐头的料，以一边为基准，靠紧左边的定位板，推到前面的定位板，操作开始。4.2.3 试切首件必须检查，合格后方能批量加工。4.2.4 加工过程中应抽检，以保证下料尺寸。4.2.5 加工后零件分类码放整齐，下脚料分类，注意文明生产。5 检验标准5.1 剪切宽度的公差见下表（㎜）：料厚剪切宽度≤3 ＞3～6 ~30 0.4 0.6 ＞30～120 0.6 1.0 ＞120～400 1.0 1.6 ＞400～1000 1.6 2.4 ＞1000～2000 2.4 4.0 一般情况下，剪切板料的宽度应不小于板厚的20 倍5.2 剪切长度直线度的公差（㎜）：5.3 剪切垂直度的公差料厚剪切长度≤3 ＞3～6 ～120 0.2 0.4 ＞1...
