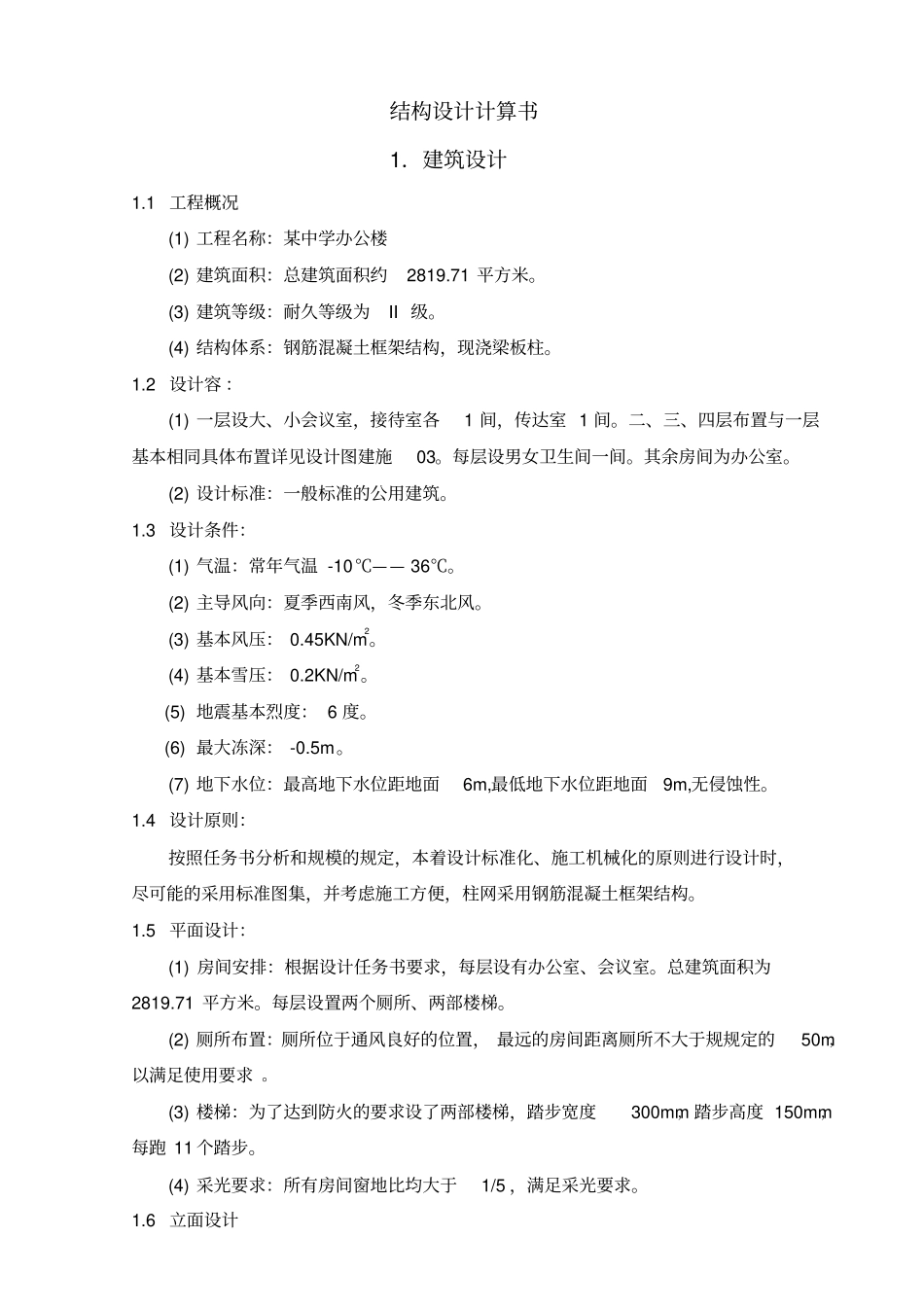

结构设计计算书1．建筑设计1.1 工程概况(1) 工程名称：某中学办公楼(2) 建筑面积：总建筑面积约2819.71 平方米。(3) 建筑等级：耐久等级为II 级。(4) 结构体系：钢筋混凝土框架结构，现浇梁板柱。1.2 设计容 ：(1) 一层设大、小会议室，接待室各1 间，传达室 1 间。二、三、四层布置与一层基本相同具体布置详见设计图建施03。每层设男女卫生间一间。其余房间为办公室。(2) 设计标准：一般标准的公用建筑。1.3 设计条件：(1) 气温：常年气温 -10℃—— 36℃。(2) 主导风向：夏季西南风，冬季东北风。(3) 基本风压： 0.45KN/m2。(4) 基本雪压： 0.2KN/m2。 (5) 地震基本烈度： 6 度。 (6) 最大冻深： -0.5m。(7) 地下水位：最高地下水位距地面6m,最低地下水位距地面9m,无侵蚀性。1.4 设计原则：按照任务书分析和规模的规定，本着设计标准化、施工机械化的原则进行设计时，尽可能的采用标准图集，并考虑施工方便，柱网采用钢筋混凝土框架结构。1.5 平面设计：(1) 房间安排：根据设计任务书要求，每层设有办公室、会议室。总建筑面积为2819.71 平方米。每层设置两个厕所、两部楼梯。(2) 厕所布置：厕所位于通风良好的位置， 最远的房间距离厕所不大于规规定的50m，以满足使用要求 。(3) 楼梯：为了达到防火的要求设了两部楼梯，踏步宽度300mm，踏步高度 150mm，每跑 11 个踏步。(4) 采光要求：所有房间窗地比均大于1/5 ，满足采光要求。1.6 立面设计设计思路：本建筑正立面和侧立面均采用平面柱子不突出的设计，使其达到美观，整洁，活泼的气氛。门窗均居中设置，整齐统一，给人以轻巧，舒适的感觉。1.7 建筑做法说明(1) 屋面： 防水层：三毡四油上铺小石子找平层： 20mm厚 1：2 水泥砂浆找坡层： 120mm厚水泥焦渣结构层： 120mm厚现浇钢筋混凝土楼板吊顶：铝合金龙骨吊顶(2) 楼面：防水层： 20mm厚磨光花岗石板；找平层： 20mm1：2 水泥砂浆找平层；找坡层： 10 mm厚刷素水泥浆；结构层： 120 mm现浇混凝土楼板；吊顶：铝合金龙骨吊顶。(3) 外墙： 7 厚 1：3 水泥砂浆打底扫毛；7 厚 1：2.5 水泥砂浆罩面抹平：刷（喷）涂料(4) 墙： 9 厚水泥砂浆抹面7 厚 1：3 水泥砂浆打底扫毛7 厚 1：3 水泥砂浆找平扫毛6 厚 1：2.5 水泥砂浆压实抹光喷墙涂料(5) 混凝土水泥散水： 50 厚 C15混凝土撒 1：1 水泥砂浆压实赶光150 厚 3：7 灰土夯实素土夯实(6) 屋面顶棚...
