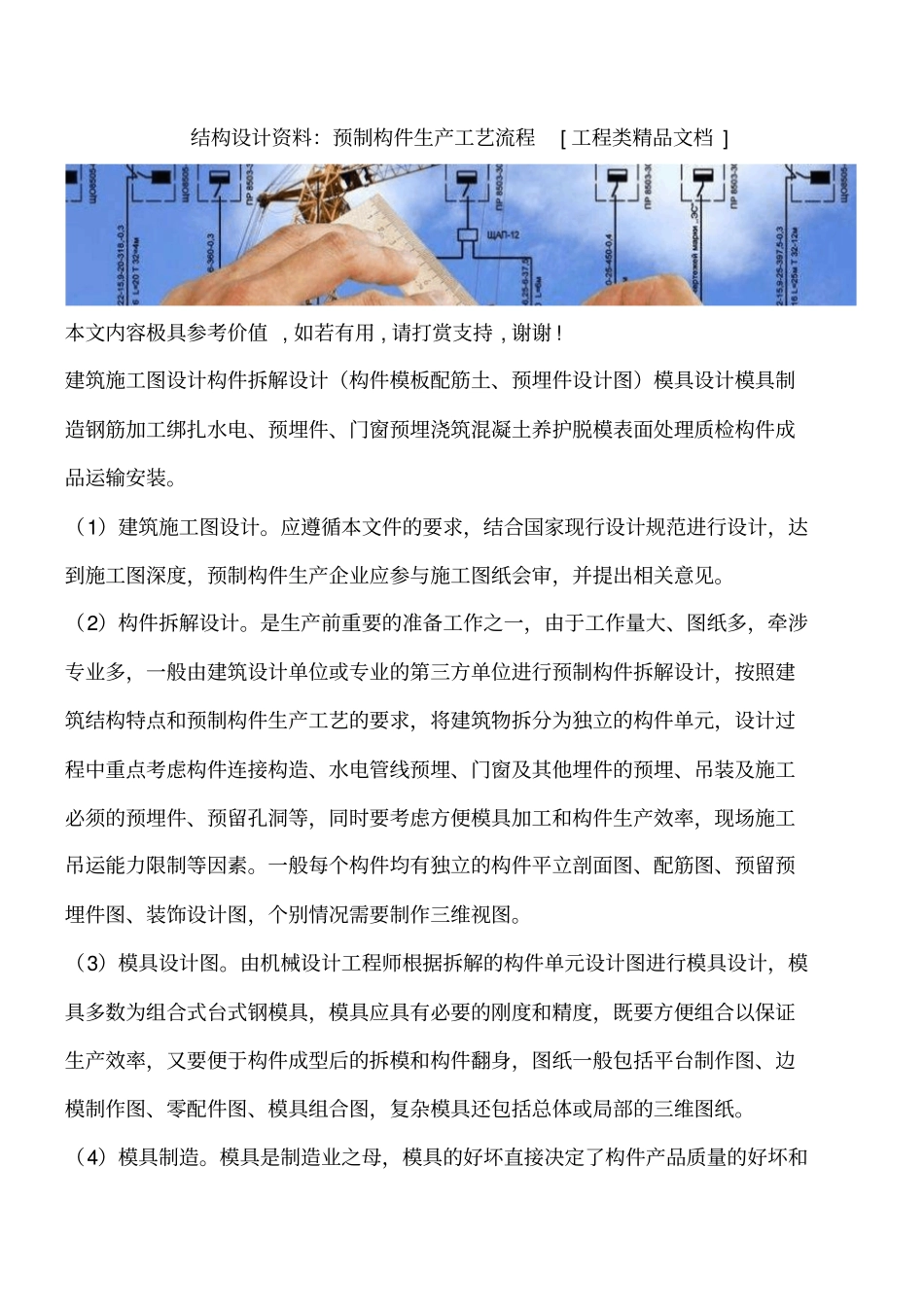

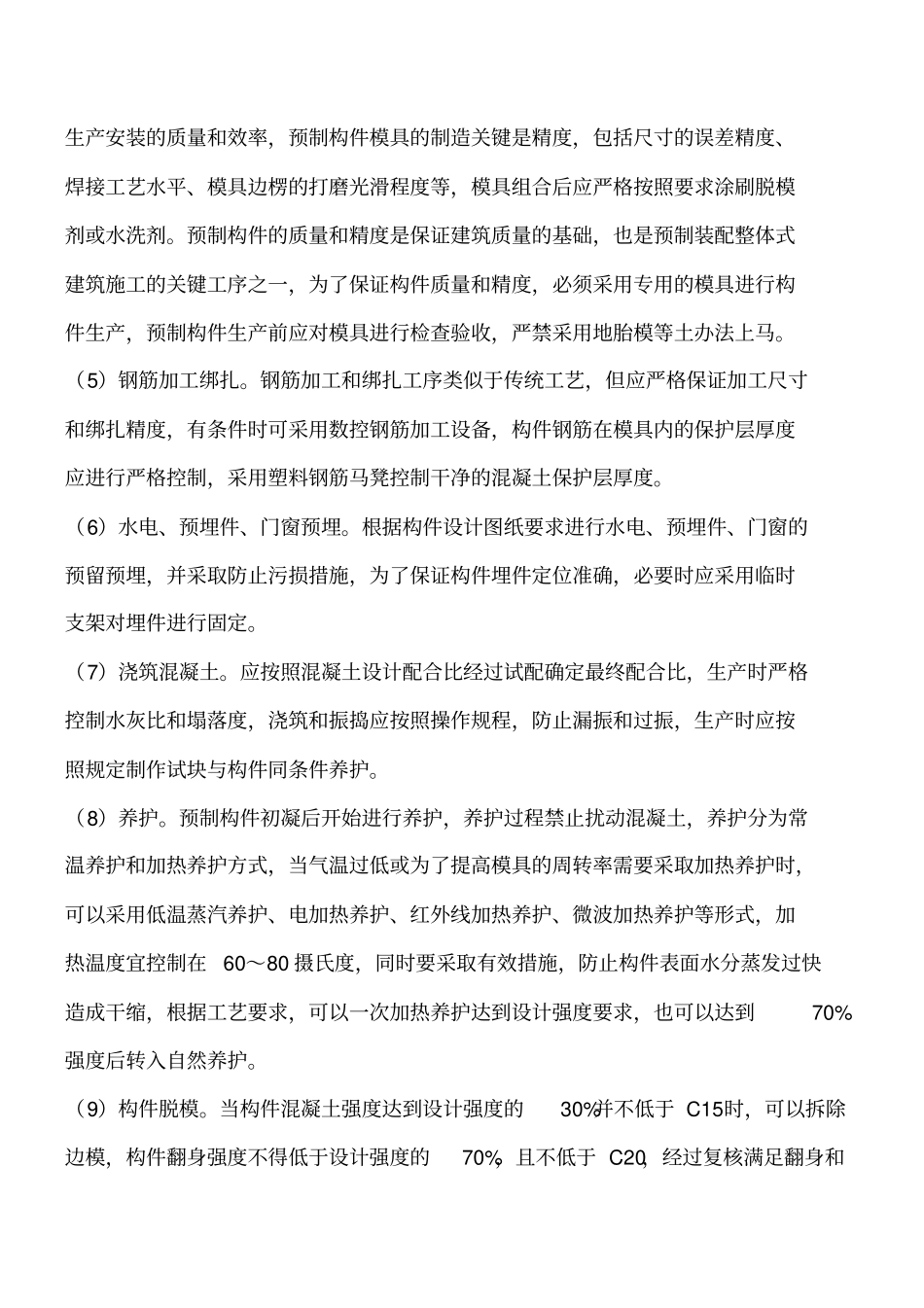

结构设计资料：预制构件生产工艺流程[ 工程类精品文档 ] 本文内容极具参考价值 , 如若有用 , 请打赏支持 , 谢谢 ! 建筑施工图设计构件拆解设计（构件模板配筋土、预埋件设计图）模具设计模具制造钢筋加工绑扎水电、预埋件、门窗预埋浇筑混凝土养护脱模表面处理质检构件成品运输安装。（1）建筑施工图设计。应遵循本文件的要求，结合国家现行设计规范进行设计，达到施工图深度，预制构件生产企业应参与施工图纸会审，并提出相关意见。（2）构件拆解设计。是生产前重要的准备工作之一，由于工作量大、图纸多，牵涉专业多，一般由建筑设计单位或专业的第三方单位进行预制构件拆解设计，按照建筑结构特点和预制构件生产工艺的要求，将建筑物拆分为独立的构件单元，设计过程中重点考虑构件连接构造、水电管线预埋、门窗及其他埋件的预埋、吊装及施工必须的预埋件、预留孔洞等，同时要考虑方便模具加工和构件生产效率，现场施工吊运能力限制等因素。一般每个构件均有独立的构件平立剖面图、配筋图、预留预埋件图、装饰设计图，个别情况需要制作三维视图。（3）模具设计图。由机械设计工程师根据拆解的构件单元设计图进行模具设计，模具多数为组合式台式钢模具，模具应具有必要的刚度和精度，既要方便组合以保证生产效率，又要便于构件成型后的拆模和构件翻身，图纸一般包括平台制作图、边模制作图、零配件图、模具组合图，复杂模具还包括总体或局部的三维图纸。（4）模具制造。模具是制造业之母，模具的好坏直接决定了构件产品质量的好坏和生产安装的质量和效率，预制构件模具的制造关键是精度，包括尺寸的误差精度、焊接工艺水平、模具边楞的打磨光滑程度等，模具组合后应严格按照要求涂刷脱模剂或水洗剂。预制构件的质量和精度是保证建筑质量的基础，也是预制装配整体式建筑施工的关键工序之一，为了保证构件质量和精度，必须采用专用的模具进行构件生产，预制构件生产前应对模具进行检查验收，严禁采用地胎模等土办法上马。（5）钢筋加工绑扎。钢筋加工和绑扎工序类似于传统工艺，但应严格保证加工尺寸和绑扎精度，有条件时可采用数控钢筋加工设备，构件钢筋在模具内的保护层厚度应进行严格控制，采用塑料钢筋马凳控制干净的混凝土保护层厚度。（6）水电、预埋件、门窗预埋。根据构件设计图纸要求进行水电、预埋件、门窗的预留预埋，并采取防止污损措施，为了保证构件埋件定位准确，必要时应采用临时支架对埋件进行固定。（7）浇筑混凝土。...
