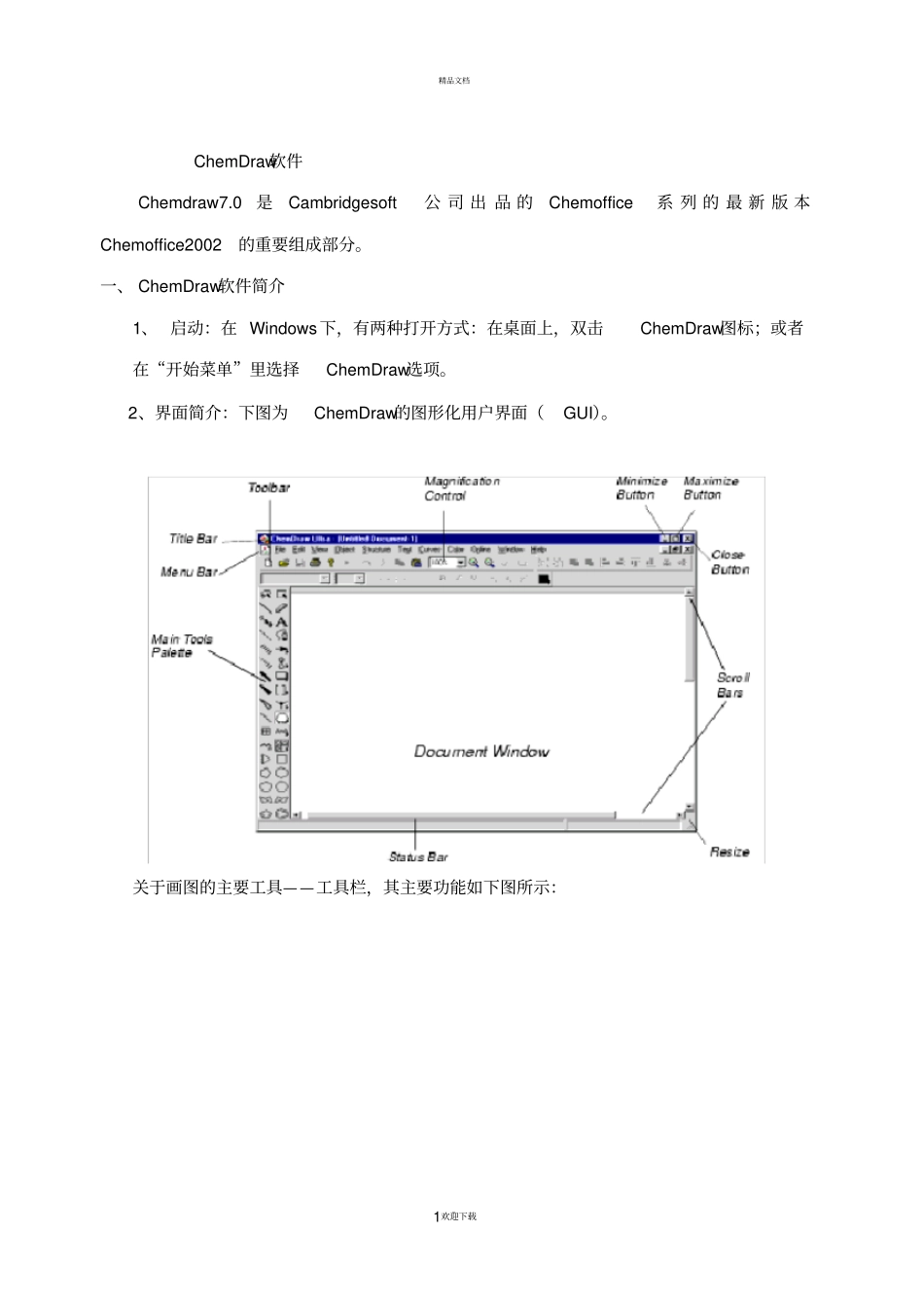

绝对实用chemdraw教程_第1页
1/27

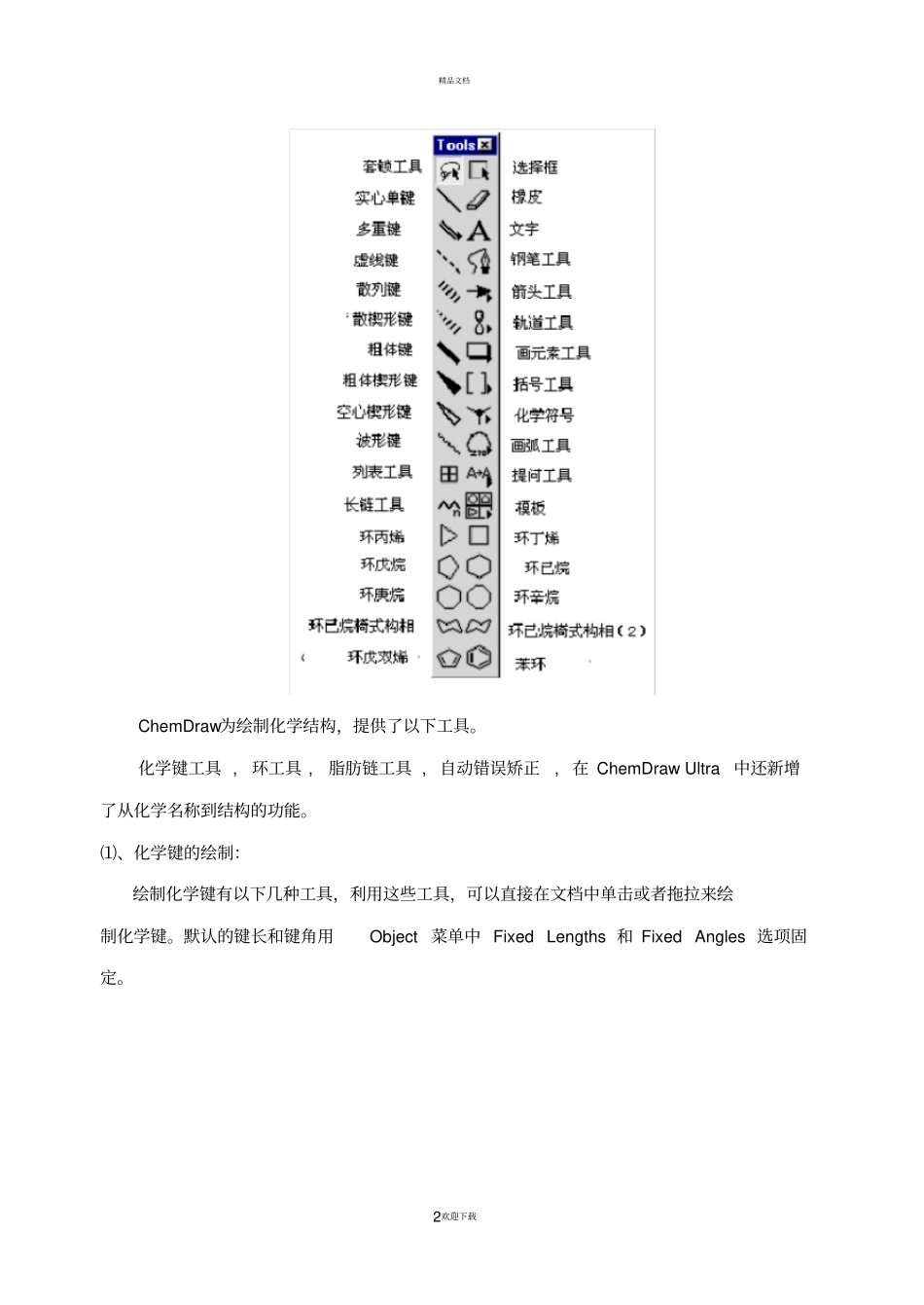

绝对实用chemdraw教程_第2页
2/27
绝对实用chemdraw教程_第3页
3/27
精品文档。1欢迎下载ChemDraw软件Chemdraw7.0是Cambridgesoft公 司 出 品 的Chemoffice系 列 的 最 新 版 本Chemoffice2002的重要组成部分。一、 ChemDraw软件简介1、 启动:在 Windows下,有两种打开方式:在桌面上,双击ChemDraw图标;或者在“开始菜单”里选择ChemDraw选项。2、界面简介:下图为ChemDraw的图形化用户界面(GUI)。关于画图的主要工具——工具栏,其主要功能如下图所示:精品文档。2欢迎下载ChemDraw为绘制化学结构,提供了以下工具。化学键工具 , 环工具 , 脂肪链工具 , 自动错误矫正, 在 ChemDraw Ultra中还新增了从化学名称到结构的功能。⑴、化学键的绘制:绘制化学键有以下几种工具,利用这些工具,可以直接在文档中单击或者拖拉来绘制化学键。默认的键长和键角用Object 菜单中 Fixed Lengths 和 Fixed Angles 选项固定。精品文档。3欢迎下载⑵、环的绘制:环的绘制, 可以使用右边的工具:环的绘制可以用以 下 的 方法,注意以下的细节:如果选择环工具之后,在一个原子上单击,则会在该原子上添加一个环,如果在一条键上单击,则会在键上添加环,具体的演示如下:如果想要绘制共轭环结构,可以按下CTRL键的同时,在文档中单击放置环。这样,会在环中出现一个圆圈。当然,这种情况下,环已烷的椅式结构除外。⑶、脂肪链键的绘制:选择脂肪链工具,在文档上拖动鼠标即可画出长链。也可以在文档空白区域或者一个原子上单击,在出现的对话框输入想要链长的原子数。精品文档。4欢迎下载⑷、键的编辑:改变键的类型: 选择键工具, 指向已经存在的键,单击,则 会 出 现 新的类型的键。改变楔形键和虚格键的方向:选择楔形键和虚格键工具,点击适当的位置,则方向被自动调整。⑸、移动原子:选择键的工具,指向一个原子,然后按下Shift键的同时,拖动这个原子,就可以改变键的方向。⑹、自动绘制结构从化合物的名字:从 ChemDraw Ultra 的 Structure菜单中选择Convert Name to Structure命令,在出现的对话框中输入2-bromobenzoic acid,点击OK后,就可以在文档中看见结构了。也可以先用文本工具在文档中输入一些化合物的名字,然后选择这个名字,在选择Structure菜单 Convert Name to Structure即可得到结构。精品文档。5欢迎下载3、在 ChemDraw中,可以在状态栏和信息区域显示使用信息。4、用户自定义ChemDraw的一些功能。Preferences允许用户改变应用于每个打开文档默...
