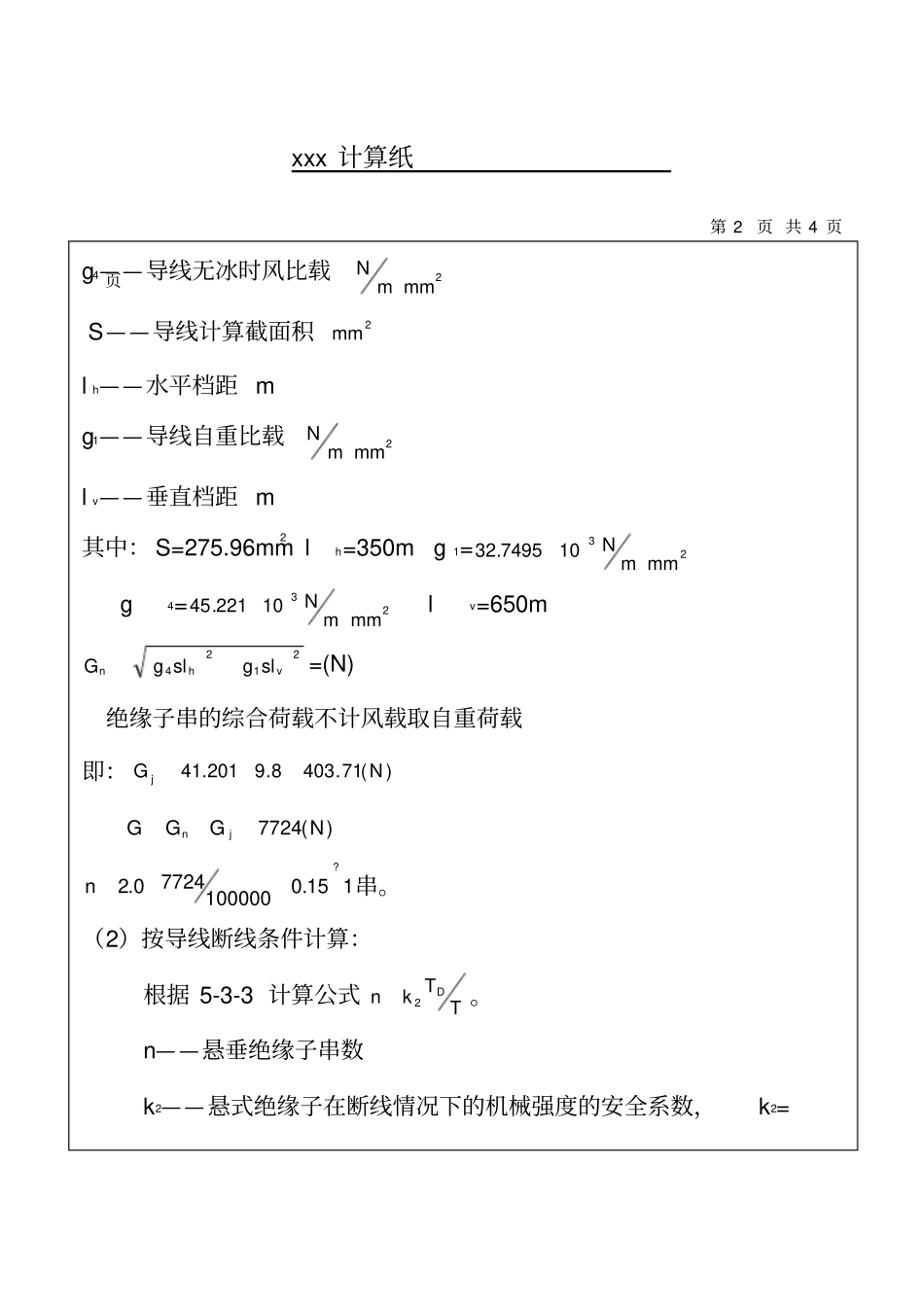

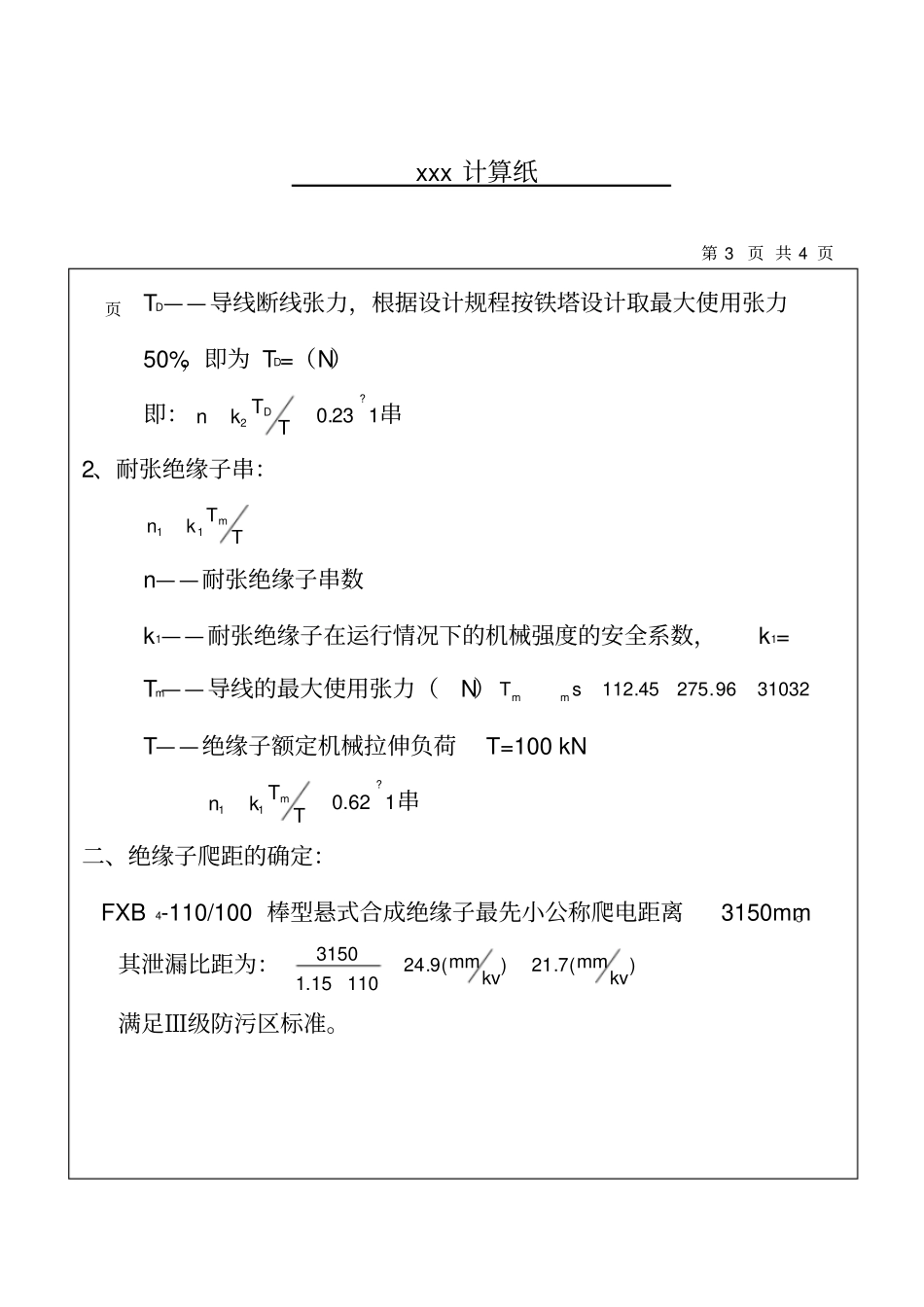

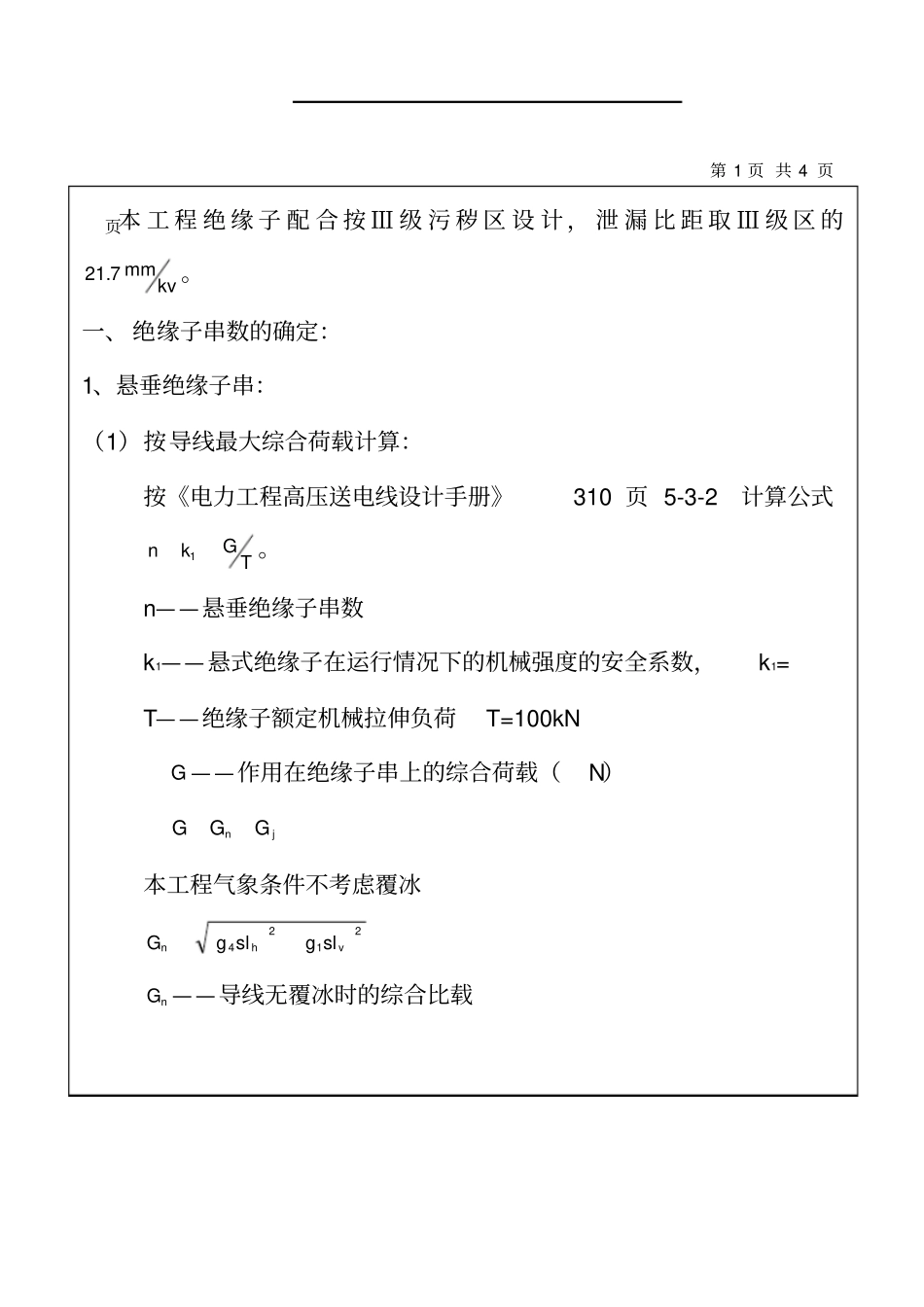

第 1 页 共 4 页页本 工 程 绝 缘 子 配 合 按 Ⅲ 级 污 秽 区 设 计, 泄 漏 比 距 取 Ⅲ 级 区 的kvmm7.21。一、 绝缘子串数的确定:1、悬垂绝缘子串:(1)按导线最大综合荷载计算:按《电力工程高压送电线设计手册》310 页 5-3-2计算公式TGkn1。n——悬垂绝缘子串数k1——悬式绝缘子在运行情况下的机械强度的安全系数,k1=T——绝缘子额定机械拉伸负荷 T=100kNG ——作用在绝缘子串上的综合荷载(N)jnGGG本工程气象条件不考虑覆冰2124vhnslgslgGnG ——导线无覆冰时的综合比载xxx 计算纸第 2 页 共 4 页页g4——导线无冰时风比载2mmmN S——导线计算截面积2mml h——水平档距 mg1——导线自重比载2mmmNl v——垂直档距 m其中: S=275.96mm2 lh=350m g 1=23107495.32mmmN g4=2310221.45mmmN lv=650m2124vhnslgslgG=(N)绝缘子串的综合荷载不计风载取自重荷载即:)(71.4038.9201.41NG j)(7724 NGGGjn115.010000077240.2?n串。(2)按导线断线条件计算:根据 5-3-3 计算公式TTknD2。n——悬垂绝缘子串数k2——悬式绝缘子在断线情况下的机械强度的安全系数,k2=xxx 计算纸第 3 页 共 4 页页TD——导线断线张力,根据设计规程按铁塔设计取最大使用张力50%,即为 TD=(N)即:123.02?TTknD串2、耐张绝缘子串:TTknm11n——耐张绝缘子串数k1——耐张绝缘子在运行情况下的机械强度的安全系数,k1=Tm——导线的最大使用张力(N)3103296.27545.112sTmmT——绝缘子额定机械拉伸负荷 T=100 kN162.011?TTknm串二、绝缘子爬距的确定: FXB4-110/100 棒型悬式合成绝缘子最先小公称爬电距离3150mm。其泄漏比距为:)(7.21)(9.2411015.13150kvmmkvmm满足Ⅲ级防污区标准。xxx 计算纸第 4 页 共 4 页页综合上述计算,悬垂、耐张绝缘子串数选择 1 串;型号为 FXB 4-110/100 。
