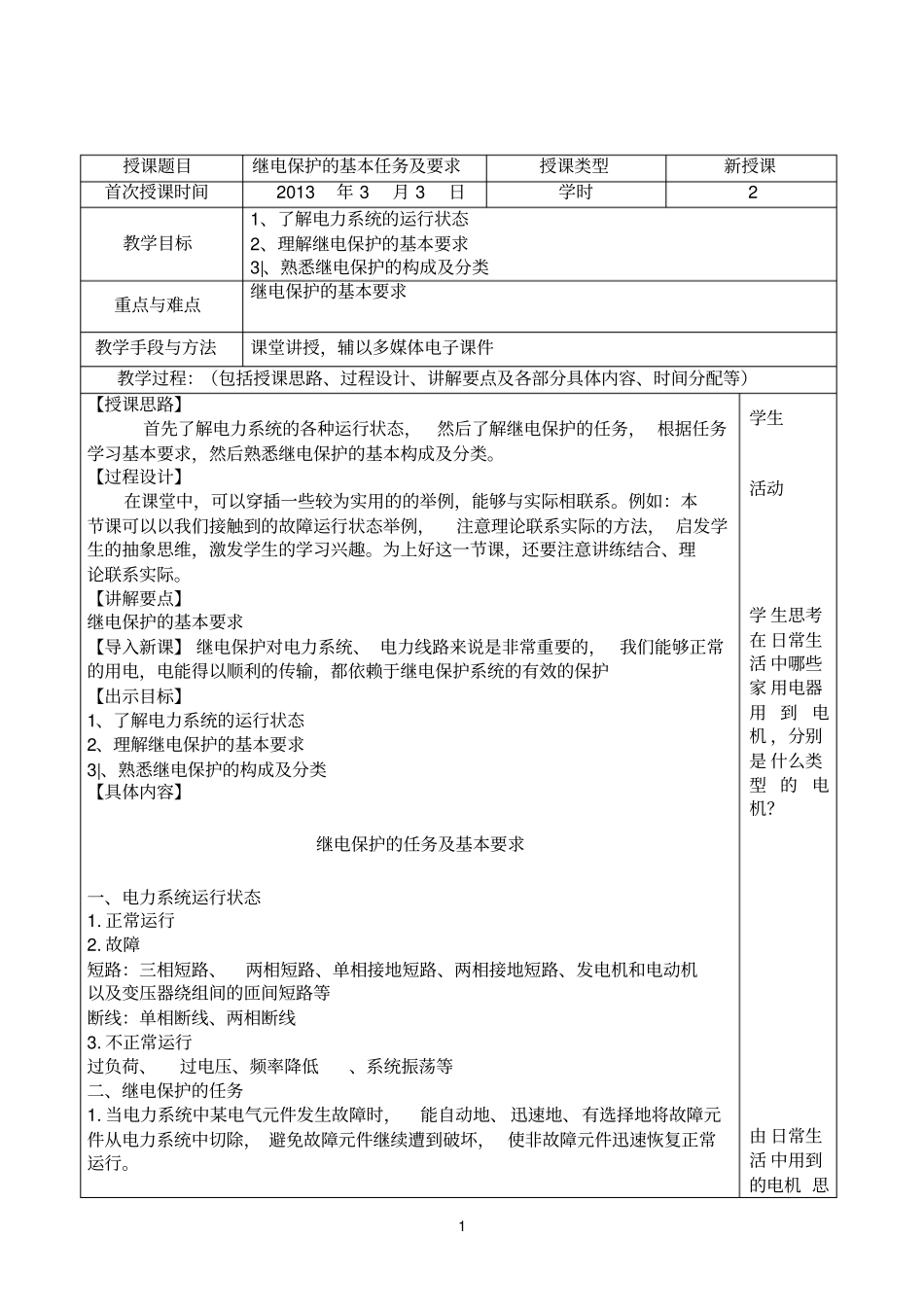

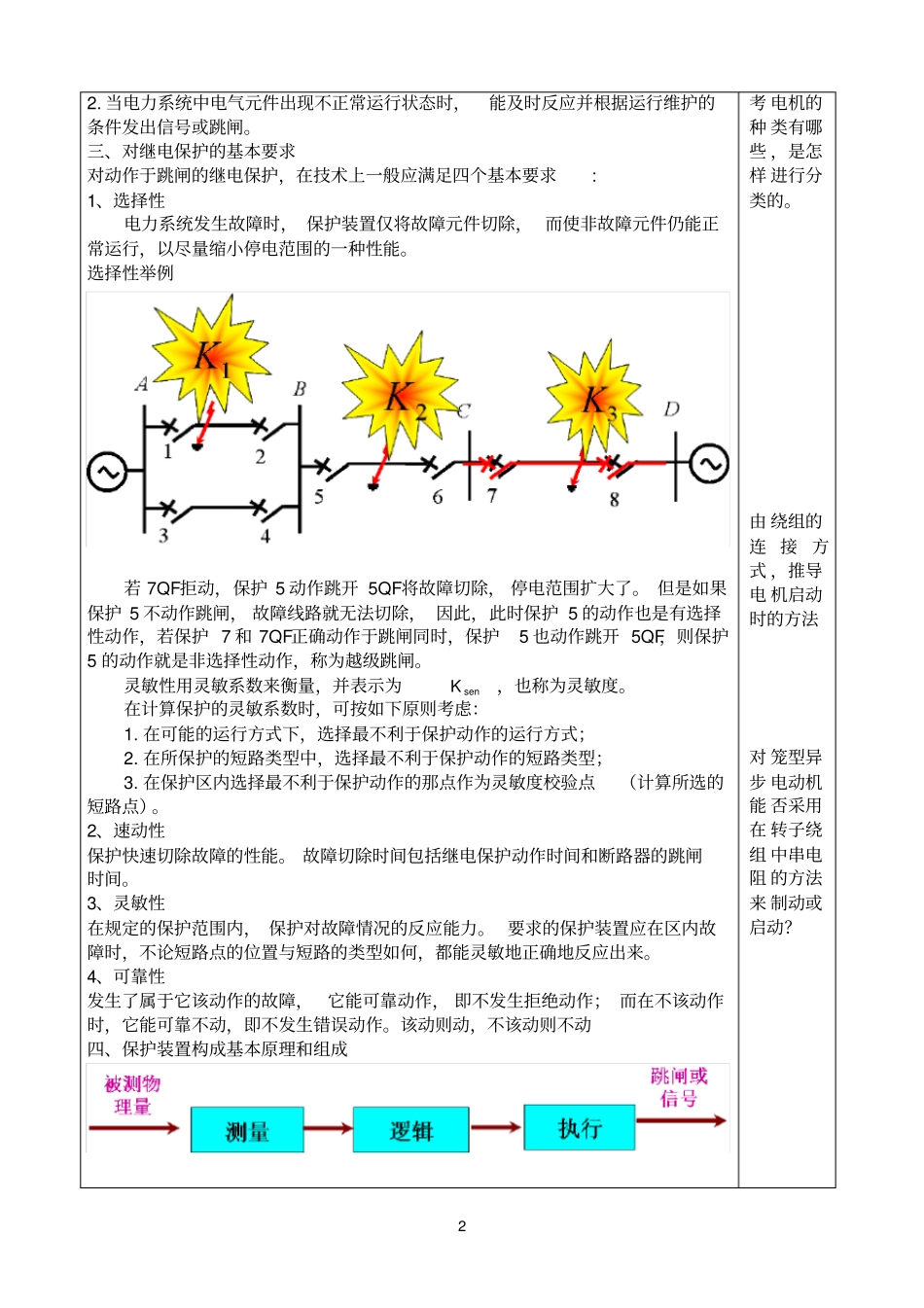

1 授课题目继电保护的基本任务及要求授课类型新授课首次授课时间 2013 年 3 月 3 日学时2 教学目标1、了解电力系统的运行状态2、理解继电保护的基本要求3|、熟悉继电保护的构成及分类重点与难点继电保护的基本要求教学手段与方法课堂讲授,辅以多媒体电子课件教学过程:(包括授课思路、过程设计、讲解要点及各部分具体内容、时间分配等)【授课思路】首先了解电力系统的各种运行状态,然后了解继电保护的任务, 根据任务学习基本要求,然后熟悉继电保护的基本构成及分类。【过程设计】在课堂中,可以穿插一些较为实用的的举例,能够与实际相联系。例如:本节课可以以我们接触到的故障运行状态举例,注意理论联系实际的方法, 启发学生的抽象思维,激发学生的学习兴趣。为上好这一节课,还要注意讲练结合、理论联系实际。【讲解要点】继电保护的基本要求【导入新课】 继电保护对电力系统、 电力线路来说是非常重要的, 我们能够正常的用电,电能得以顺利的传输,都依赖于继电保护系统的有效的保护【出示目标】1、了解电力系统的运行状态2、理解继电保护的基本要求3|、熟悉继电保护的构成及分类【具体内容】继电保护的任务及基本要求一、电力系统运行状态1. 正常运行2. 故障短路:三相短路、两相短路、单相接地短路、两相接地短路、发电机和电动机以及变压器绕组间的匝间短路等断线:单相断线、两相断线3. 不正常运行过负荷、过电压、频率降低、系统振荡等二、继电保护的任务1. 当电力系统中某电气元件发生故障时,能自动地、 迅速地、有选择地将故障元件从电力系统中切除, 避免故障元件继续遭到破坏, 使非故障元件迅速恢复正常运行。学生活动学 生思考在 日常生活 中哪些家 用电器用 到电机 ,分别是 什么类型 的电机?由 日常生活 中用到的电机 思2 2. 当电力系统中电气元件出现不正常运行状态时,能及时反应并根据运行维护的条件发出信号或跳闸。三、对继电保护的基本要求对动作于跳闸的继电保护,在技术上一般应满足四个基本要求: 1、选择性电力系统发生故障时, 保护装置仅将故障元件切除, 而使非故障元件仍能正常运行,以尽量缩小停电范围的一种性能。选择性举例若 7QF拒动,保护 5 动作跳开 5QF将故障切除, 停电范围扩大了。 但是如果保护 5 不动作跳闸, 故障线路就无法切除, 因此,此时保护 5 的动作也是有选择性动作,若保护 7 和 7QF正确动作于跳闸同时,保护5 也动作跳开 5Q...
