继电保护试验报告

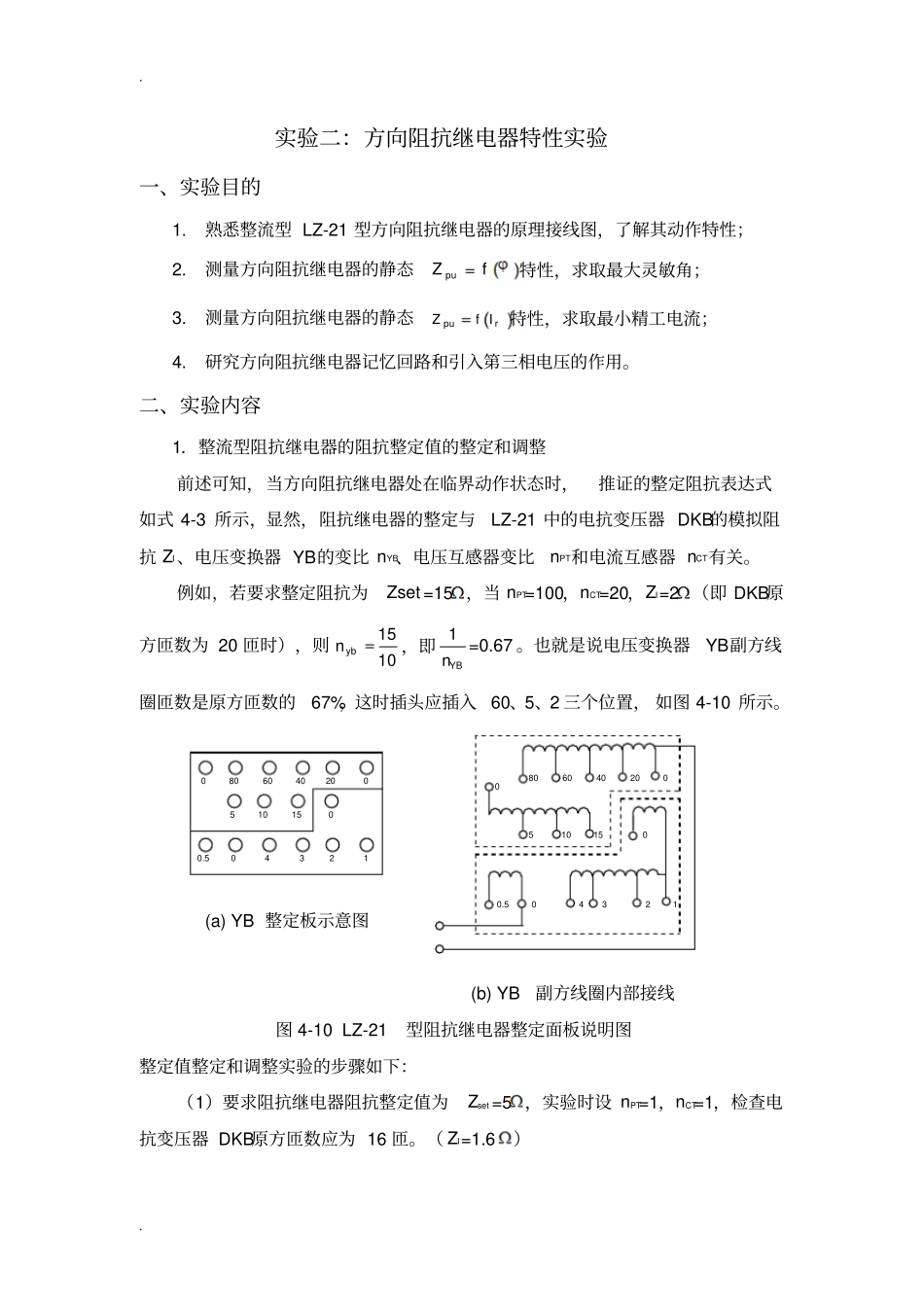

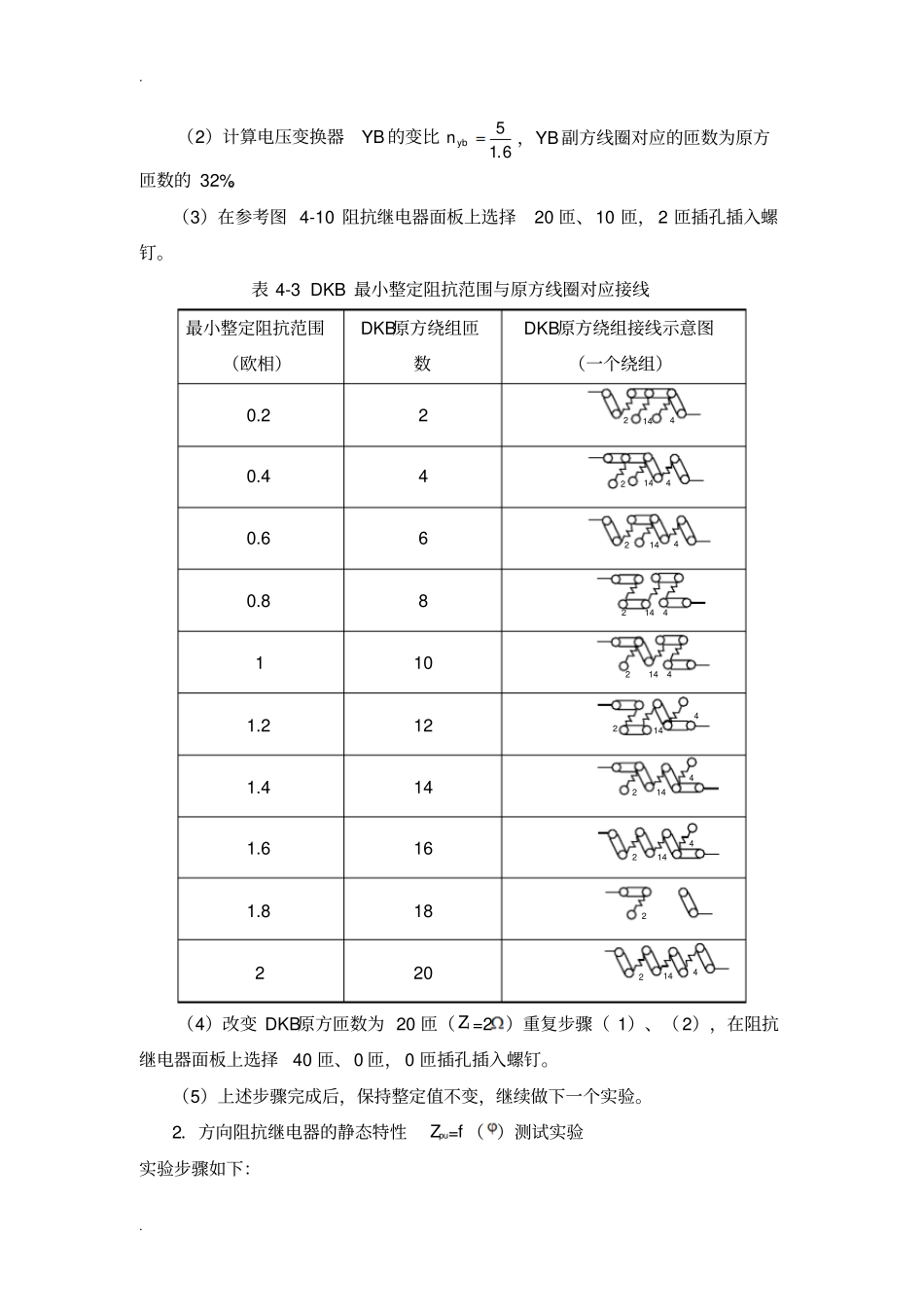

. . 电力系统继电保护实验报告姓名学号指导教师专业班级学院信息工程学院. . 实验二：方向阻抗继电器特性实验一、实验目的1.熟悉整流型 LZ-21 型方向阻抗继电器的原理接线图，了解其动作特性；2.测量方向阻抗继电器的静态fZ pu特性，求取最大灵敏角；3.测量方向阻抗继电器的静态rpuIfZ特性，求取最小精工电流；4.研究方向阻抗继电器记忆回路和引入第三相电压的作用。二、实验内容1．整流型阻抗继电器的阻抗整定值的整定和调整前述可知，当方向阻抗继电器处在临界动作状态时，推证的整定阻抗表达式如式 4-3 所示，显然，阻抗继电器的整定与LZ-21 中的电抗变压器 DKB的模拟阻抗 ZI、电压变换器 YB的变比 nYB、电压互感器变比nPT和电流互感器 nCT有关。例如，若要求整定阻抗为Zset =15 ，当 nPT=100，nCT=20，ZI=2 （即 DKB原方匝数为 20 匝时），则1015ybn，即YBn1 =0.67 。也就是说电压变换器YB副方线圈匝数是原方匝数的67%，这时插头应插入60、5、2 三个位置， 如图 4-10 所示。(a) YB 整定板示意图 (b) YB副方线圈内部接线图 4-10 LZ-21型阻抗继电器整定面板说明图整定值整定和调整实验的步骤如下：（1）要求阻抗继电器阻抗整定值为Zset =5 ，实验时设 nPT=1，nCT=1，检查电抗变压器 DKB原方匝数应为 16 匝。（ ZI=1.6）0 80 60 40 20 0 5 10 15 0 0.5 0 4 3 2 1 0 80 60 40 20 0 5 10 15 0 0.5 0 4 3 2 1 . . （2）计算电压变换器YB 的变比6.15ybn，YB 副方线圈对应的匝数为原方匝数的 32%。（3）在参考图 4-10 阻抗继电器面板上选择20 匝、10 匝， 2 匝插孔插入螺钉。表 4-3 DKB 最小整定阻抗范围与原方线圈对应接线最小整定阻抗范围（欧相）DKB原方绕组匝数DKB原方绕组接线示意图（一个绕组）0.2 2 0.4 4 0.6 6 0.8 8 1 10 1.2 12 1.4 14 1.6 16 1.8 18 2 20 （4）改变 DKB原方匝数为 20 匝（ ZI =2 ）重复步骤（ 1）、（ 2），在阻抗继电器面板上选择40 匝、0 匝， 0 匝插孔插入螺钉。（5）上述步骤完成后，保持整定值不变，继续做下一个实验。2．方向阻抗继电器的静态特性Zpu=f （ ）测试实验实验步骤如下：2 4 14 2 4 14 2 4 14 2 4 14 2 4 14 2 4 14 2 4 14 2 4 14 2 2 4 14 . . （1）熟悉 LZ-21 方向阻抗继电器和ZNB-Ⅱ智能电秒表的操作接线及实验原理。认真阅读 LZ-21 方...
