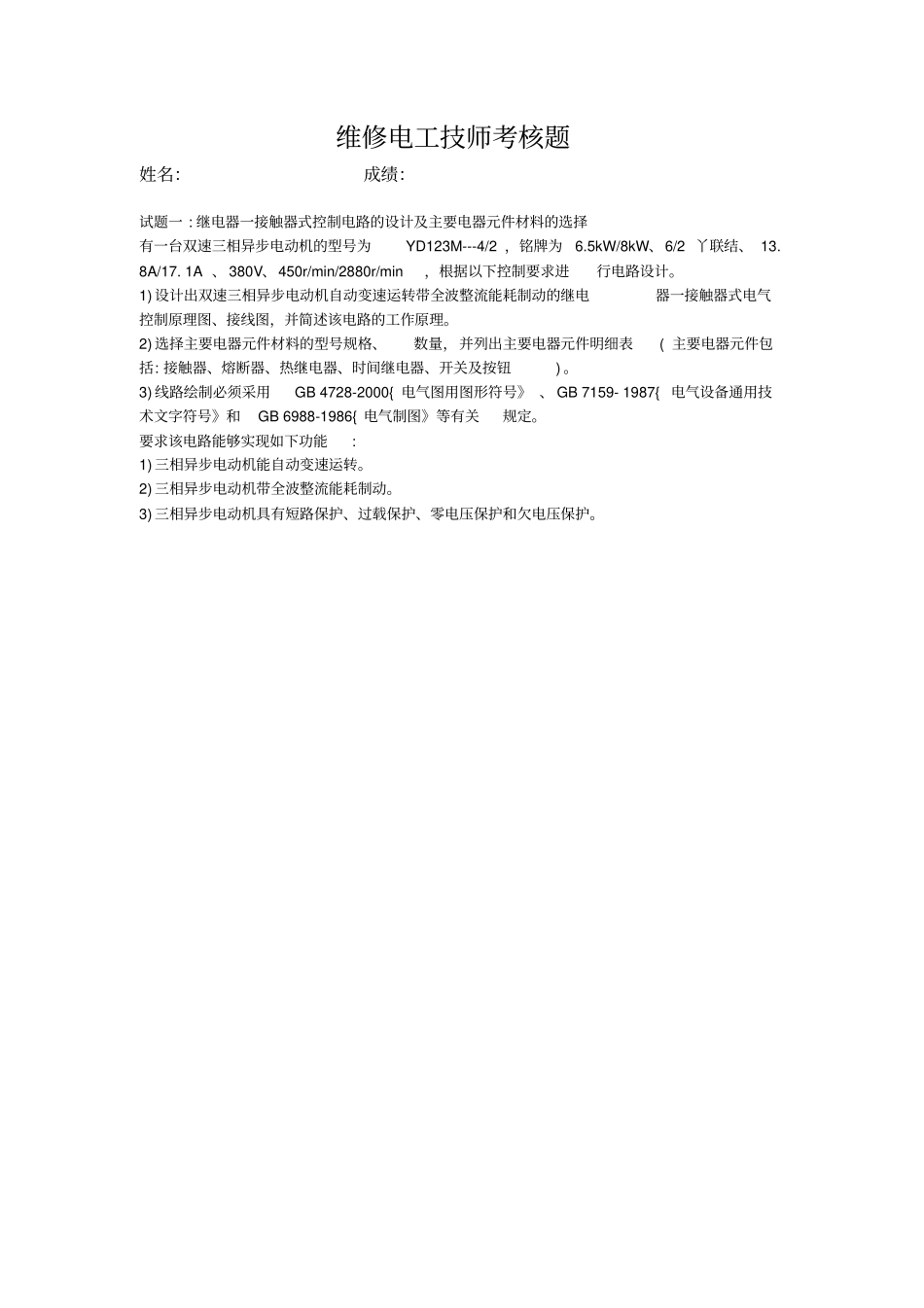

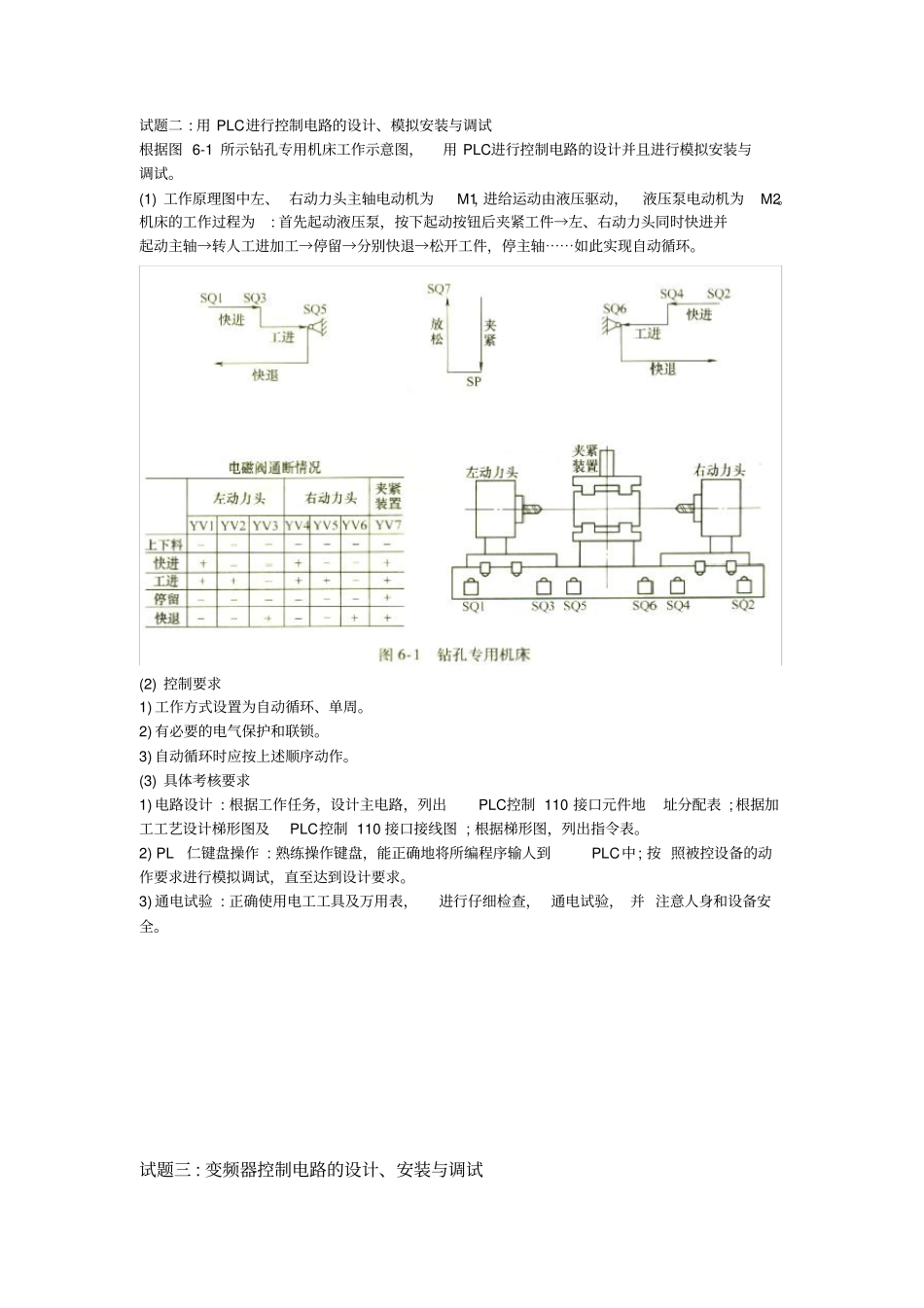

维修电工技师考核题姓名：成绩：试题一 : 继电器一接触器式控制电路的设计及主要电器元件材料的选择有一台双速三相异步电动机的型号为YD123M---4/2 ，铭牌为6.5kW/8kW、6/2 丫联结、 13. 8A/17. 1A 、 380V、450r/min/2880r/min，根据以下控制要求进行电路设计。1) 设计出双速三相异步电动机自动变速运转带全波整流能耗制动的继电器一接触器式电气控制原理图、接线图，并简述该电路的工作原理。2) 选择主要电器元件材料的型号规格、数量，并列出主要电器元件明细表 ( 主要电器元件包括: 接触器、熔断器、热继电器、时间继电器、开关及按钮) 。3) 线路绘制必须采用GB 4728-2000{ 电气图用图形符号》 、 GB 7159- 1987{ 电气设备通用技术文字符号》和GB 6988-1986{ 电气制图》等有关规定。要求该电路能够实现如下功能:1) 三相异步电动机能自动变速运转。2) 三相异步电动机带全波整流能耗制动。3) 三相异步电动机具有短路保护、过载保护、零电压保护和欠电压保护。试题二 : 用 PLC进行控制电路的设计、模拟安装与调试根据图 6-1 所示钻孔专用机床工作示意图，用 PLC进行控制电路的设计并且进行模拟安装与调试。(1) 工作原理图中左、 右动力头主轴电动机为M1，进给运动由液压驱动，液压泵电动机为M2。机床的工作过程为: 首先起动液压泵，按下起动按钮后夹紧工件→左、右动力头同时快进并起动主轴→转人工进加工→停留→分别快退→松开工件，停主轴⋯⋯如此实现自动循环。(2) 控制要求1) 工作方式设置为自动循环、单周。2) 有必要的电气保护和联锁。3) 自动循环时应按上述顺序动作。(3) 具体考核要求1) 电路设计 : 根据工作任务，设计主电路，列出PLC控制 110 接口元件地址分配表 ; 根据加工工艺设计梯形图及PLC控制 110 接口接线图 ; 根据梯形图，列出指令表。2) PL仁键盘操作 : 熟练操作键盘，能正确地将所编程序输人到PLC中; 按 照被控设备的动作要求进行模拟调试，直至达到设计要求。3) 通电试验 : 正确使用电工工具及万用表，进行仔细检查， 通电试验， 并 注意人身和设备安全。试题三 : 变频器控制电路的设计、安装与调试有 1 台三相异步电动机型号为Y-112M---4 ，功率为 4kW、电压为 3S0V、电流为S. SA、A 联结、转速为 1440r/min 。根据以下控制要求设计变频器控制三相异步电动机 10 段速起动运行电气控制电路，并进行电气控制电路的安装与调试。1) 三相异步电...
