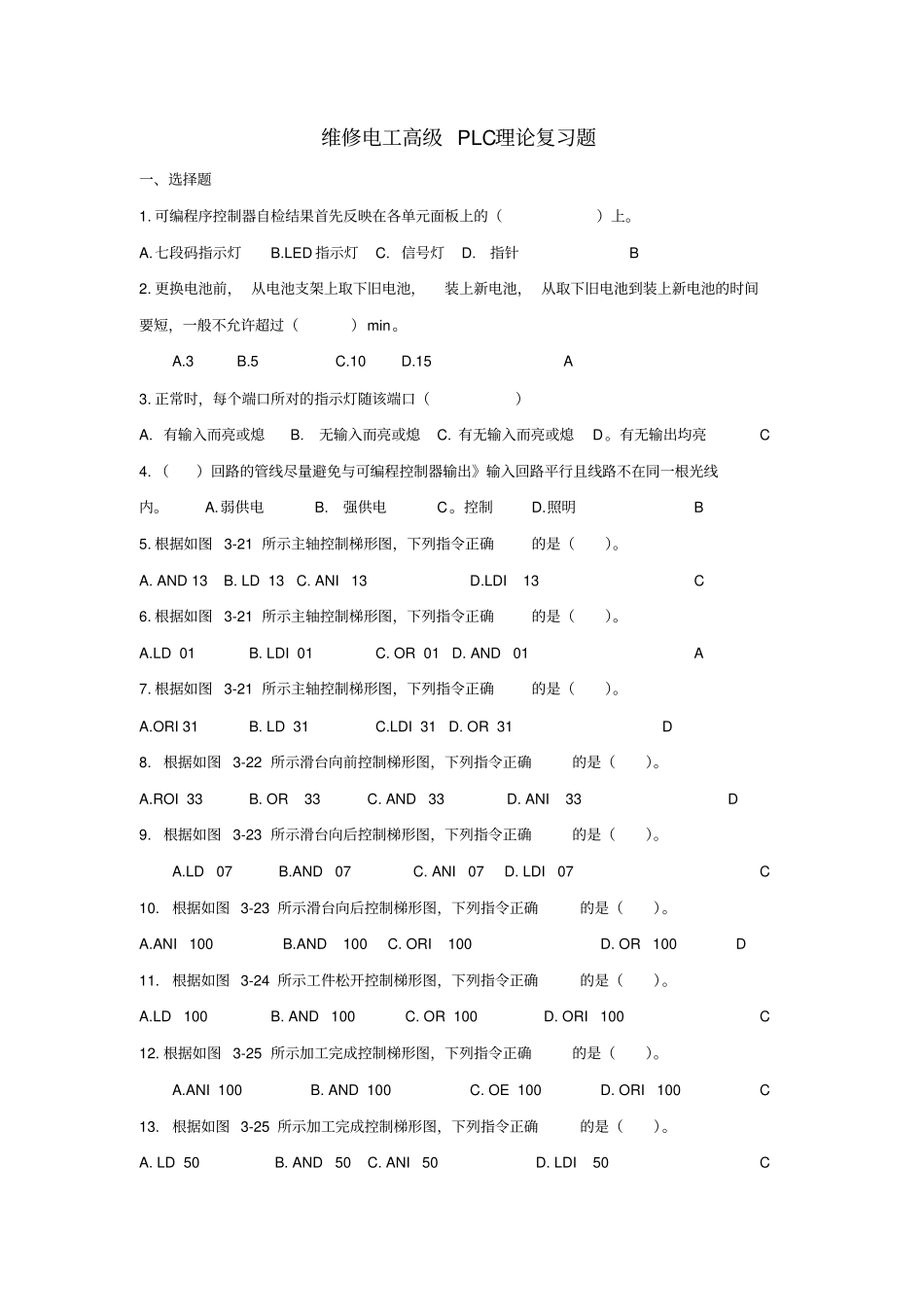

维修电工高级PLC理论复习题

维修电工高级 PLC理论复习题一、选择题1. 可编程序控制器自检结果首先反映在各单元面板上的（）上。A.七段码指示灯B.LED 指示灯 C. 信号灯 D.指针B 2. 更换电池前， 从电池支架上取下旧电池，装上新电池， 从取下旧电池到装上新电池的时间要短，一般不允许超过（）min。A.3 B.5 C.10 D.15 A 3. 正常时，每个端口所对的指示灯随该端口（）A. 有输入而亮或熄 B.无输入而亮或熄 C. 有无输入而亮或熄 D。有无输出均亮C 4. （）回路的管线尽量避免与可编程控制器输出》输入回路平行且线路不在同一根光线内。A.弱供电 B.强供电 C。控制D.照明B 5. 根据如图 3-21 所示主轴控制梯形图，下列指令正确的是（）。A. AND 13 B. LD 13 C. ANI 13 D.LDI 13 C 6. 根据如图 3-21 所示主轴控制梯形图，下列指令正确的是（）。A.LD 01 B. LDI 01 C. OR 01 D. AND 01 A 7. 根据如图 3-21 所示主轴控制梯形图，下列指令正确的是（）。A.ORI 31 B. LD 31 C.LDI 31 D. OR 31 D 8. 根据如图 3-22 所示滑台向前控制梯形图，下列指令正确的是（）。A.ROI 33 B. OR 33 C. AND 33 D. ANI 33 D 9. 根据如图 3-23 所示滑台向后控制梯形图，下列指令正确的是（）。A.LD 07 B.AND 07 C. ANI 07 D. LDI 07 C 10. 根据如图 3-23 所示滑台向后控制梯形图，下列指令正确的是（）。A.ANI 100 B.AND 100 C. ORI 100 D. OR 100 D 11. 根据如图 3-24 所示工件松开控制梯形图，下列指令正确的是（）。A.LD 100 B. AND 100 C. OR 100 D. ORI 100 C 12. 根据如图 3-25 所示加工完成控制梯形图，下列指令正确的是（）。A.ANI 100 B. AND 100 C. OE 100 D. ORI 100 C 13. 根据如图 3-25 所示加工完成控制梯形图，下列指令正确的是（）。A. LD 50 B. AND 50 C. ANI 50 D. LDI 50 C 14. 根据如图 3-24 所示工件松开控制梯形图，下列指令正确的是（ B ）。 A. LD 06,ANI 05 B. LD 06, AND 05 C. LD 100, ORI 05 D.LD 100, OR 05195. 15. 根据如图 3-24 所示工件松开控制梯形图，下列指令正确的是（）。A. AND 07, LD 30 B. LD 07, AND 30 B. C. LDI 07, AND 30 D. AND 07, AND 30 D 16. 根据如图 3-26 所示液压控制梯形图，下列指令正确的是（）。A.ORI 30 B. LD 30 ...
