综合布线实训指导书

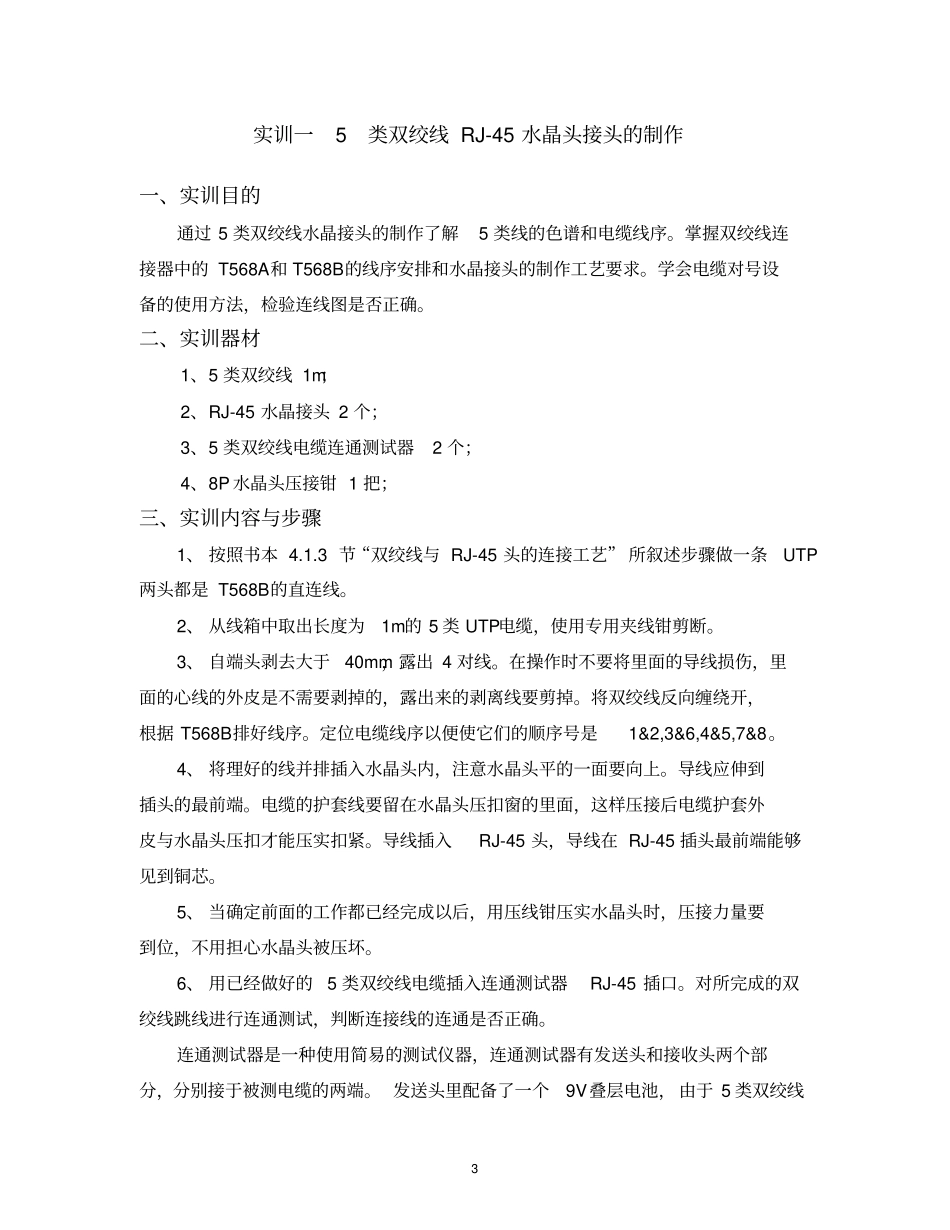

综合布线实验指导书郑州交通职业学院信息工程系计算机教研室二 00 七年九月2 目 录实训一 5类双绞线 RJ-45 水晶头接头的制作 ................... 3 实训二 110型配线架、信息模块的电缆端..................... 5 实训三同轴电缆连接器的制作.............................. 8 实训四布线通道的组合安装............................... 11 实训五各种线缆、光缆的敷设布放......................... 14 实训六设备机架安装及光、电缆的终端固定................. 17 3 实训一 5类双绞线 RJ-45 水晶头接头的制作一、实训目的通过 5 类双绞线水晶接头的制作了解5 类线的色谱和电缆线序。掌握双绞线连接器中的 T568A和 T568B的线序安排和水晶接头的制作工艺要求。学会电缆对号设备的使用方法，检验连线图是否正确。二、实训器材1、5 类双绞线 1m；2、RJ-45 水晶接头 2 个；3、5 类双绞线电缆连通测试器2 个；4、8P 水晶头压接钳 1 把；三、实训内容与步骤1、 按照书本 4.1.3 节“双绞线与 RJ-45 头的连接工艺” 所叙述步骤做一条UTP两头都是 T568B的直连线。2、 从线箱中取出长度为1m的 5 类 UTP电缆，使用专用夹线钳剪断。3、 自端头剥去大于40mm，露出 4 对线。在操作时不要将里面的导线损伤，里面的心线的外皮是不需要剥掉的，露出来的剥离线要剪掉。将双绞线反向缠绕开，根据 T568B排好线序。定位电缆线序以便使它们的顺序号是1&2,3&6,4&5,7&8。4、 将理好的线并排插入水晶头内，注意水晶头平的一面要向上。导线应伸到插头的最前端。电缆的护套线要留在水晶头压扣窗的里面，这样压接后电缆护套外皮与水晶头压扣才能压实扣紧。导线插入RJ-45 头，导线在 RJ-45 插头最前端能够见到铜芯。5、 当确定前面的工作都已经完成以后，用压线钳压实水晶头时，压接力量要到位，不用担心水晶头被压坏。6、 用已经做好的5 类双绞线电缆插入连通测试器RJ-45 插口。对所完成的双绞线跳线进行连通测试，判断连接线的连通是否正确。连通测试器是一种使用简易的测试仪器，连通测试器有发送头和接收头两个部分，分别接于被测电缆的两端。 发送头里配备了一个9V叠层电池， 由于 5 类双绞线4 只有 4 对导线，所以面板上就提供了4 个信号灯以应对接线情况。通过它可以很清楚地知道线序的情况。如果接的没问题，4 个灯会顺序点亮并循环，其他情况，如灯不按顺序循环亮或个别不亮都说明有问题。...
