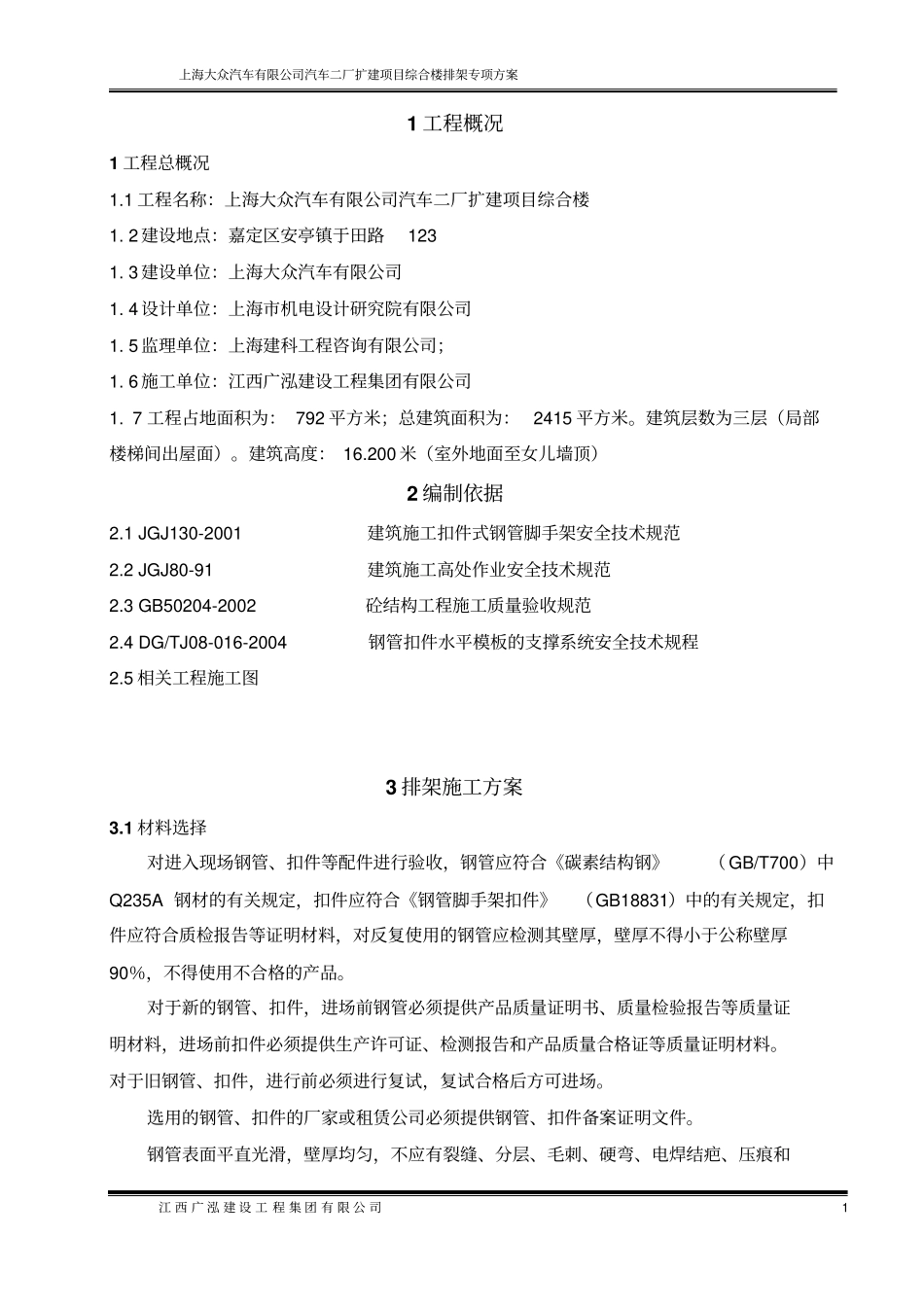

上海大众汽车有限公司汽车二厂扩建项目综合楼排架专项方案江 西 广 泓 建 设 工 程 集 团 有 限 公 司1 1 工程概况1 工程总概况1.1 工程名称：上海大众汽车有限公司汽车二厂扩建项目综合楼1. 2 建设地点：嘉定区安亭镇于田路123 1. 3 建设单位：上海大众汽车有限公司1. 4 设计单位：上海市机电设计研究院有限公司1. 5 监理单位：上海建科工程咨询有限公司；1. 6 施工单位：江西广泓建设工程集团有限公司1. 7 工程占地面积为： 792 平方米；总建筑面积为： 2415 平方米。建筑层数为三层（局部楼梯间出屋面）。建筑高度： 16.200 米（室外地面至女儿墙顶）2 编制依据2.1 JGJ130-2001 建筑施工扣件式钢管脚手架安全技术规范2.2 JGJ80-91 建筑施工高处作业安全技术规范2.3 GB50204-2002 砼结构工程施工质量验收规范2.4 DG/TJ08-016-2004 钢管扣件水平模板的支撑系统安全技术规程2.5 相关工程施工图3 排架施工方案3.1 材料选择对进入现场钢管、扣件等配件进行验收，钢管应符合《碳素结构钢》（ GB/T700）中Q235A 钢材的有关规定，扣件应符合《钢管脚手架扣件》（GB18831）中的有关规定，扣件应符合质检报告等证明材料，对反复使用的钢管应检测其壁厚，壁厚不得小于公称壁厚90％，不得使用不合格的产品。对于新的钢管、扣件，进场前钢管必须提供产品质量证明书、质量检验报告等质量证明材料，进场前扣件必须提供生产许可证、检测报告和产品质量合格证等质量证明材料。对于旧钢管、扣件，进行前必须进行复试，复试合格后方可进场。选用的钢管、扣件的厂家或租赁公司必须提供钢管、扣件备案证明文件。钢管表面平直光滑，壁厚均匀，不应有裂缝、分层、毛刺、硬弯、电焊结疤、压痕和上海大众汽车有限公司汽车二厂扩建项目综合楼排架专项方案江 西 广 泓 建 设 工 程 集 团 有 限 公 司2 深的划痕，其表面应有防锈处理。扣件使用前必须检查，有裂缝、变形的严禁使用，出现的螺栓必须更换。扣件使用前应进行防锈处理经验收合格的钢管、扣件应按规格、种类，分类整齐堆放、堆稳。堆放地不得有积水。梁模板面板采用 18mm九夹板、 50×100木方（内楞或内龙骨）现场拼制，圆钢管48×3.5 （外龙骨）支撑，采用可回收M16对拉螺栓进行加固。梁底采用50×100木方支撑。承重架采用扣件式钢管脚手架，由扣件、立杆、横杆、支座组成，采用φ 48×3.5 钢管。板模板采用18mm厚优质九夹板，板底采用 5...
