网架施工组织设计

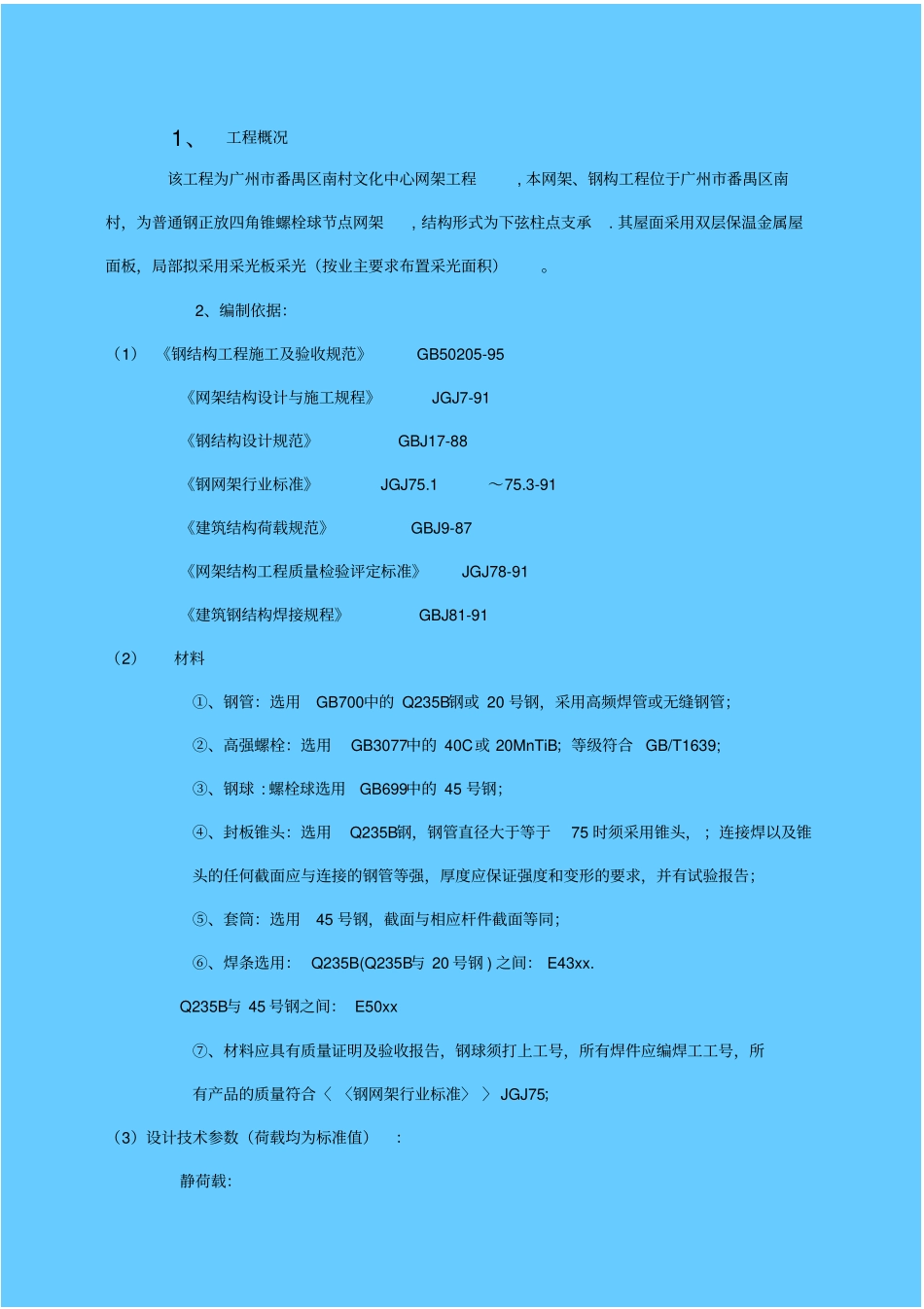

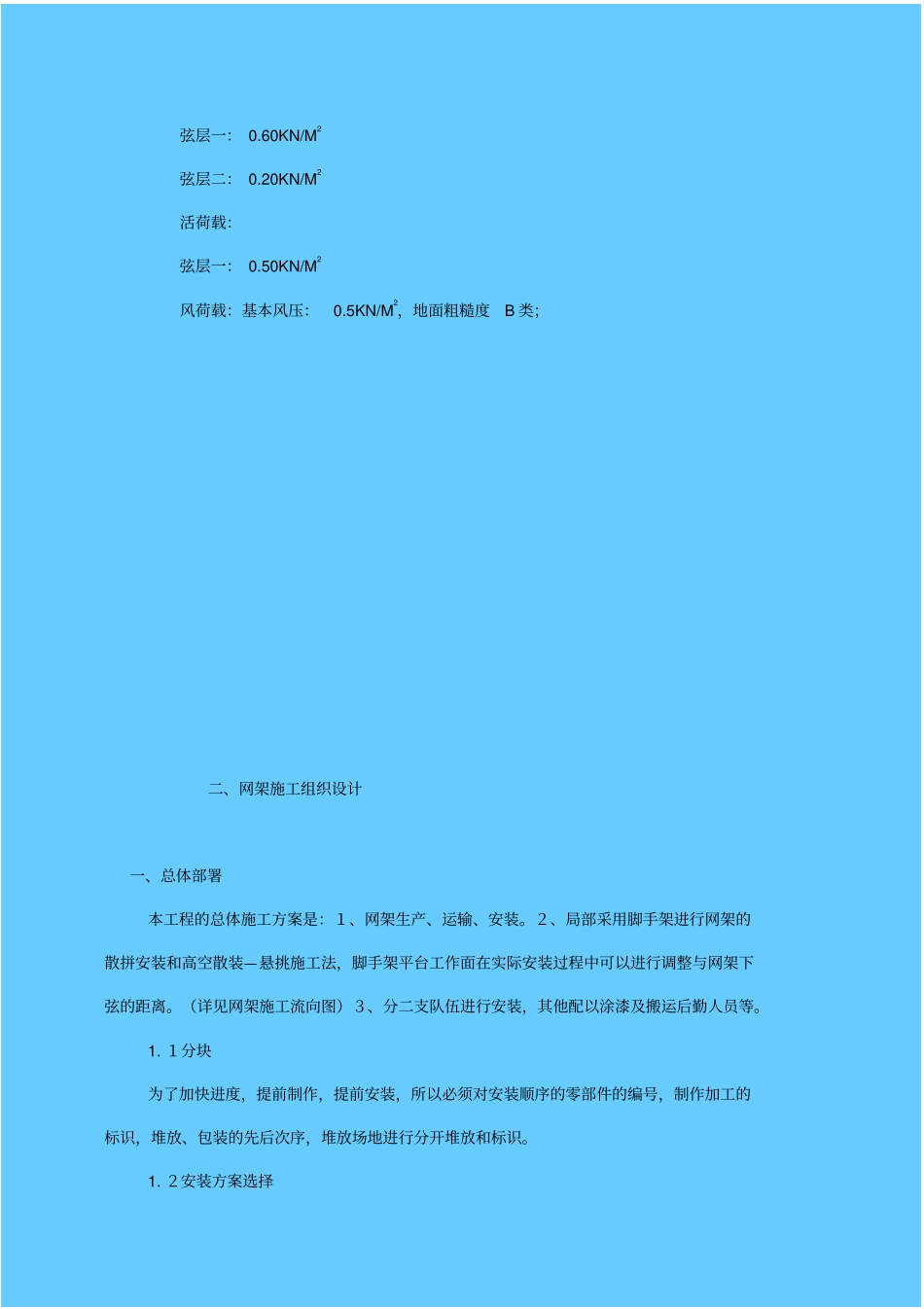

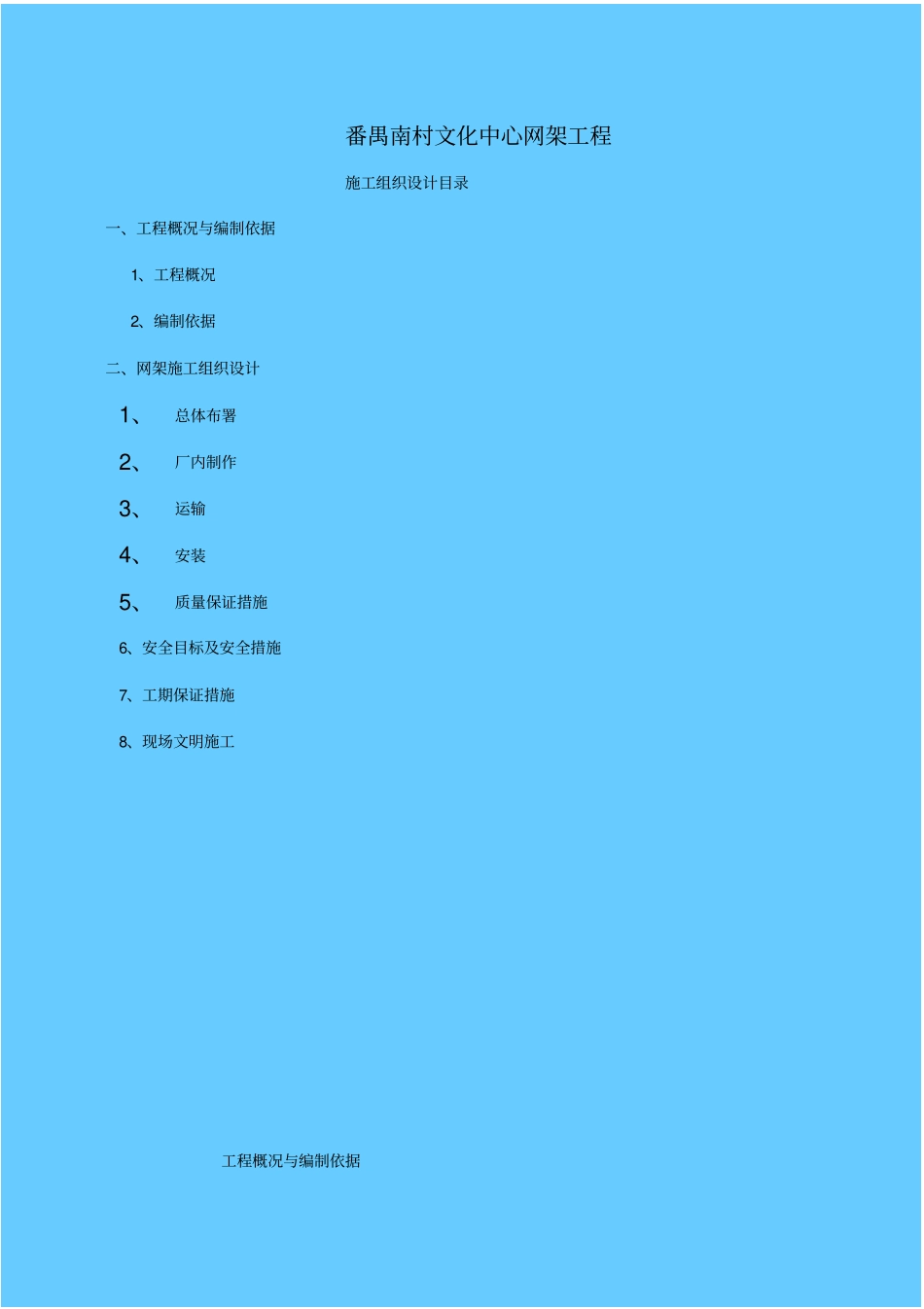

番禺南村文化中心网架工程施工组织设计目录一、工程概况与编制依据1、工程概况2、编制依据二、网架施工组织设计1、总体布署2、厂内制作3、运输4、安装5、质量保证措施6、安全目标及安全措施7、工期保证措施8、现场文明施工工程概况与编制依据1、工程概况该工程为广州市番禺区南村文化中心网架工程, 本网架、钢构工程位于广州市番禺区南村，为普通钢正放四角锥螺栓球节点网架, 结构形式为下弦柱点支承. 其屋面采用双层保温金属屋面板，局部拟采用采光板采光（按业主要求布置采光面积）。2、编制依据：（1） 《钢结构工程施工及验收规范》 GB50205-95《网架结构设计与施工规程》 JGJ7-91《钢结构设计规范》 GBJ17-88 《钢网架行业标准》 JGJ75.1～75.3-91《建筑结构荷载规范》 GBJ9-87《网架结构工程质量检验评定标准》 JGJ78-91《建筑钢结构焊接规程》 GBJ81-91（2）材料①、钢管：选用GB700中的 Q235B钢或 20 号钢，采用高频焊管或无缝钢管；②、高强螺栓：选用GB3077中的 40C或 20MnTiB；等级符合GB/T1639;③、钢球 : 螺栓球选用GB699中的 45 号钢；④、封板锥头：选用Q235B钢，钢管直径大于等于75 时须采用锥头， ；连接焊以及锥头的任何截面应与连接的钢管等强，厚度应保证强度和变形的要求，并有试验报告；⑤、套筒：选用45 号钢，截面与相应杆件截面等同；⑥、焊条选用： Q235B(Q235B与 20 号钢 ) 之间： E43xx.Q235B与 45 号钢之间： E50xx⑦、材料应具有质量证明及验收报告，钢球须打上工号，所有焊件应编焊工工号，所有产品的质量符合〈 〈钢网架行业标准〉 〉 JGJ75；（3）设计技术参数（荷载均为标准值）：静荷载：弦层一： 0.60KN/M2弦层二： 0.20KN/M2活荷载：弦层一： 0.50KN/M2风荷载：基本风压：0.5KN/M2，地面粗糙度B 类；二、网架施工组织设计一、总体部署本工程的总体施工方案是：１、网架生产、运输、安装。２、局部采用脚手架进行网架的散拼安装和高空散装—悬挑施工法，脚手架平台工作面在实际安装过程中可以进行调整与网架下弦的距离。（详见网架施工流向图）３、分二支队伍进行安装，其他配以涂漆及搬运后勤人员等。1. １分块为了加快进度，提前制作，提前安装，所以必须对安装顺序的零部件的编号，制作加工的标识，堆放、包装的先后次序，堆放场地进行分开堆放和标识。1. ２安装方案选择根据本工程网架特点，从本工程工期、安装成本、现场条件、经济及技术要求、交叉作业方便等...
