网架构件抽检内容

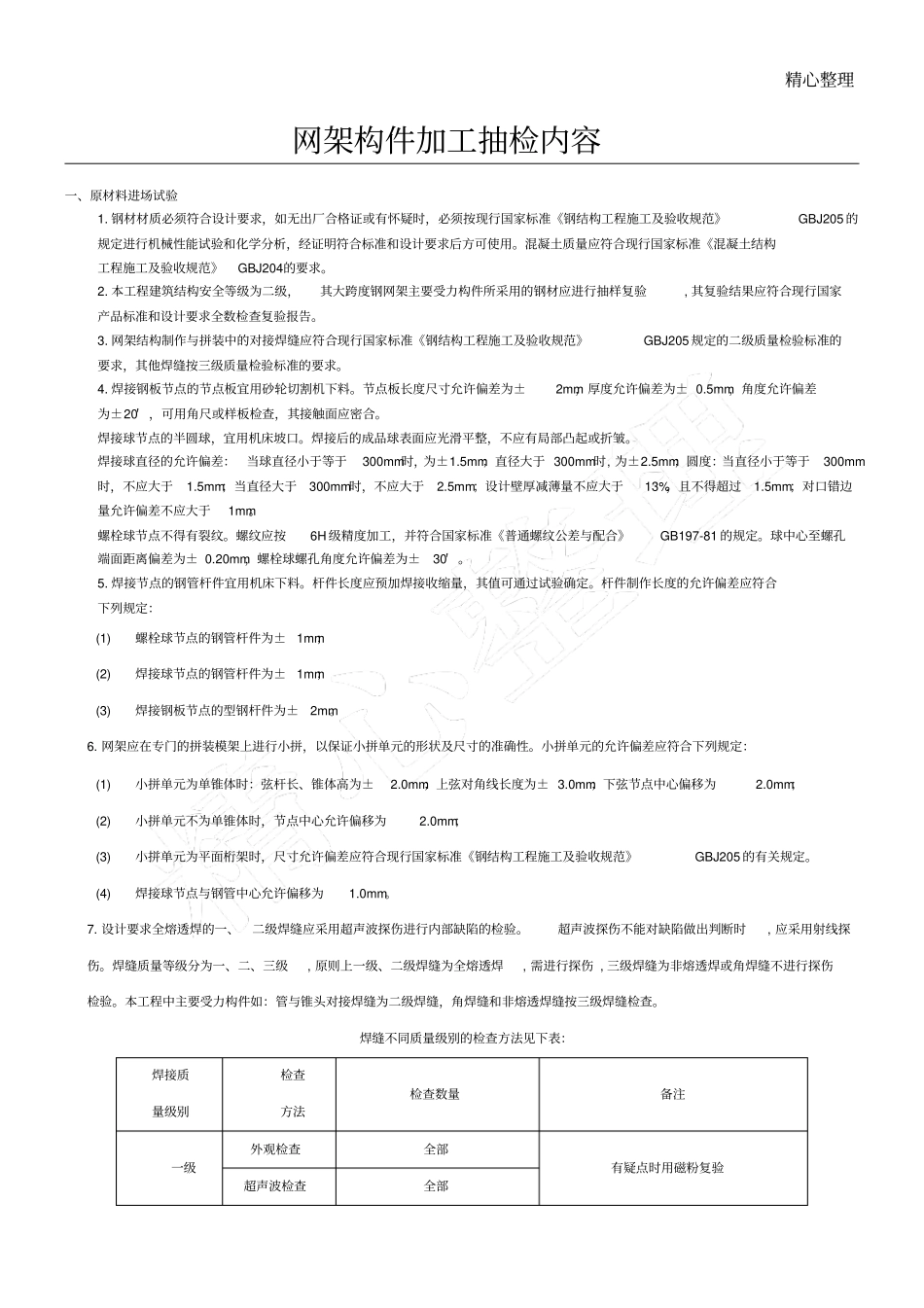

精心整理网架构件加工抽检内容一、原材料进场试验1. 钢材材质必须符合设计要求，如无出厂合格证或有怀疑时，必须按现行国家标准《钢结构工程施工及验收规范》GBJ205 的规定进行机械性能试验和化学分析，经证明符合标准和设计要求后方可使用。混凝土质量应符合现行国家标准《混凝土结构工程施工及验收规范》GBJ204的要求。2. 本工程建筑结构安全等级为二级，其大跨度钢网架主要受力构件所采用的钢材应进行抽样复验, 其复验结果应符合现行国家产品标准和设计要求全数检查复验报告。3. 网架结构制作与拼装中的对接焊缝应符合现行国家标准《钢结构工程施工及验收规范》GBJ205 规定的二级质量检验标准的要求，其他焊缝按三级质量检验标准的要求。4. 焊接钢板节点的节点板宜用砂轮切割机下料。节点板长度尺寸允许偏差为±2mm，厚度允许偏差为± 0.5mm，角度允许偏差为±20′ ，可用角尺或样板检查，其接触面应密合。焊接球节点的半圆球，宜用机床坡口。焊接后的成品球表面应光滑平整，不应有局部凸起或折皱。焊接球直径的允许偏差：当球直径小于等于300mm时，为±1.5mm；直径大于 300mm时, 为±2.5mm；圆度：当直径小于等于300mm时，不应大于1.5mm；当直径大于300mm时，不应大于2.5mm；设计壁厚减薄量不应大于13%，且不得超过1.5mm；对口错边量允许偏差不应大于1mm。螺栓球节点不得有裂纹。螺纹应按6H 级精度加工，并符合国家标准《普通螺纹公差与配合》GB197-81 的规定。球中心至螺孔端面距离偏差为± 0.20mm，螺栓球螺孔角度允许偏差为±30′ 。5. 焊接节点的钢管杆件宜用机床下料。杆件长度应预加焊接收缩量，其值可通过试验确定。杆件制作长度的允许偏差应符合下列规定：(1)螺栓球节点的钢管杆件为±1mm；(2)焊接球节点的钢管杆件为±1mm；(3)焊接钢板节点的型钢杆件为±2mm。6. 网架应在专门的拼装模架上进行小拼，以保证小拼单元的形状及尺寸的准确性。小拼单元的允许偏差应符合下列规定：(1)小拼单元为单锥体时：弦杆长、锥体高为±2.0mm；上弦对角线长度为± 3.0mm；下弦节点中心偏移为2.0mm；(2)小拼单元不为单锥体时，节点中心允许偏移为2.0mm；(3)小拼单元为平面桁架时，尺寸允许偏差应符合现行国家标准《钢结构工程施工及验收规范》GBJ205 的有关规定。(4)焊接球节点与钢管中心允许偏移为1.0mm。7. 设计要求全熔透焊的一、二级焊缝应采用超声波探伤进行内部缺陷的检验。超声波探伤不能对缺陷做出判断时, 应采用射线探伤...
