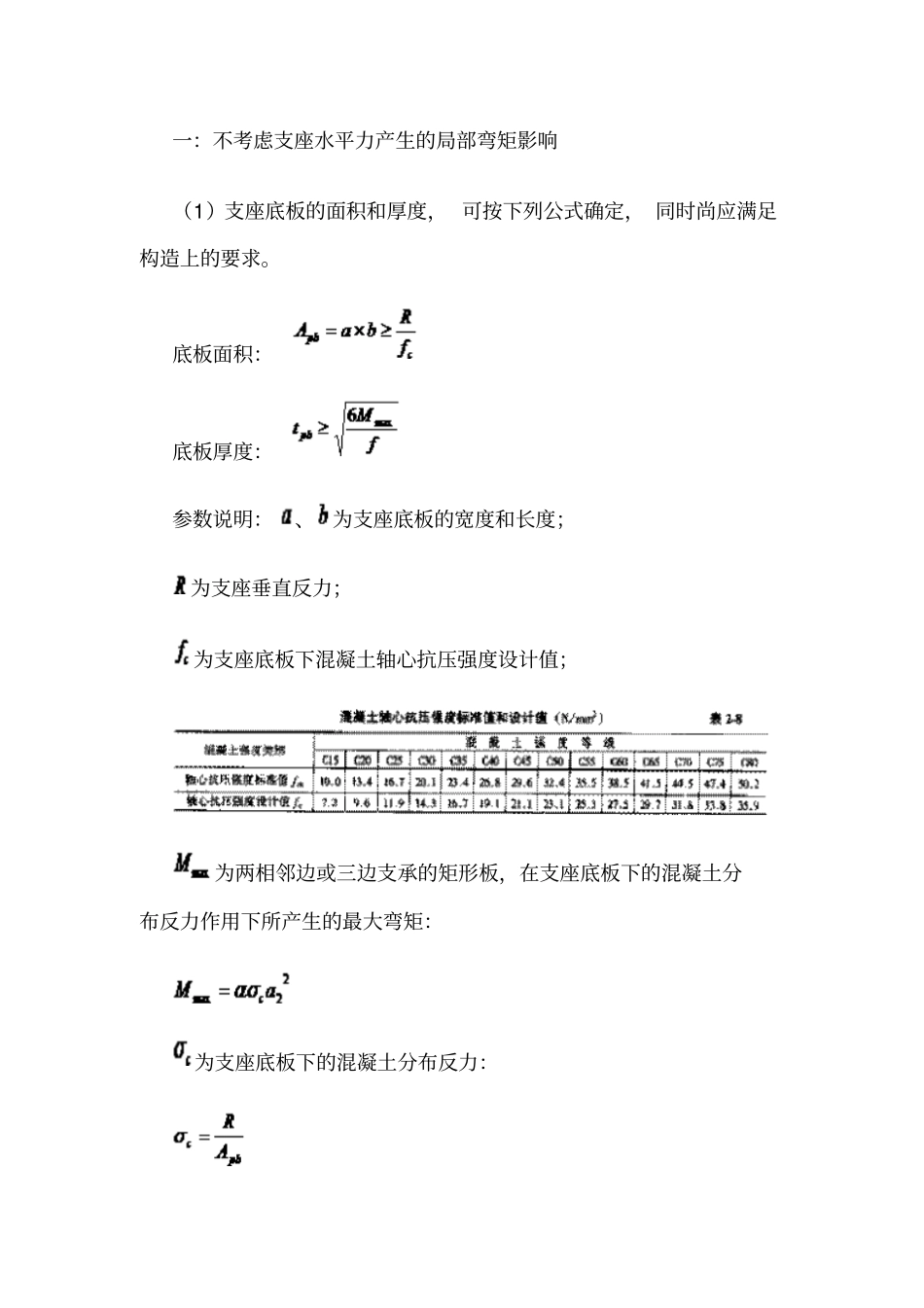

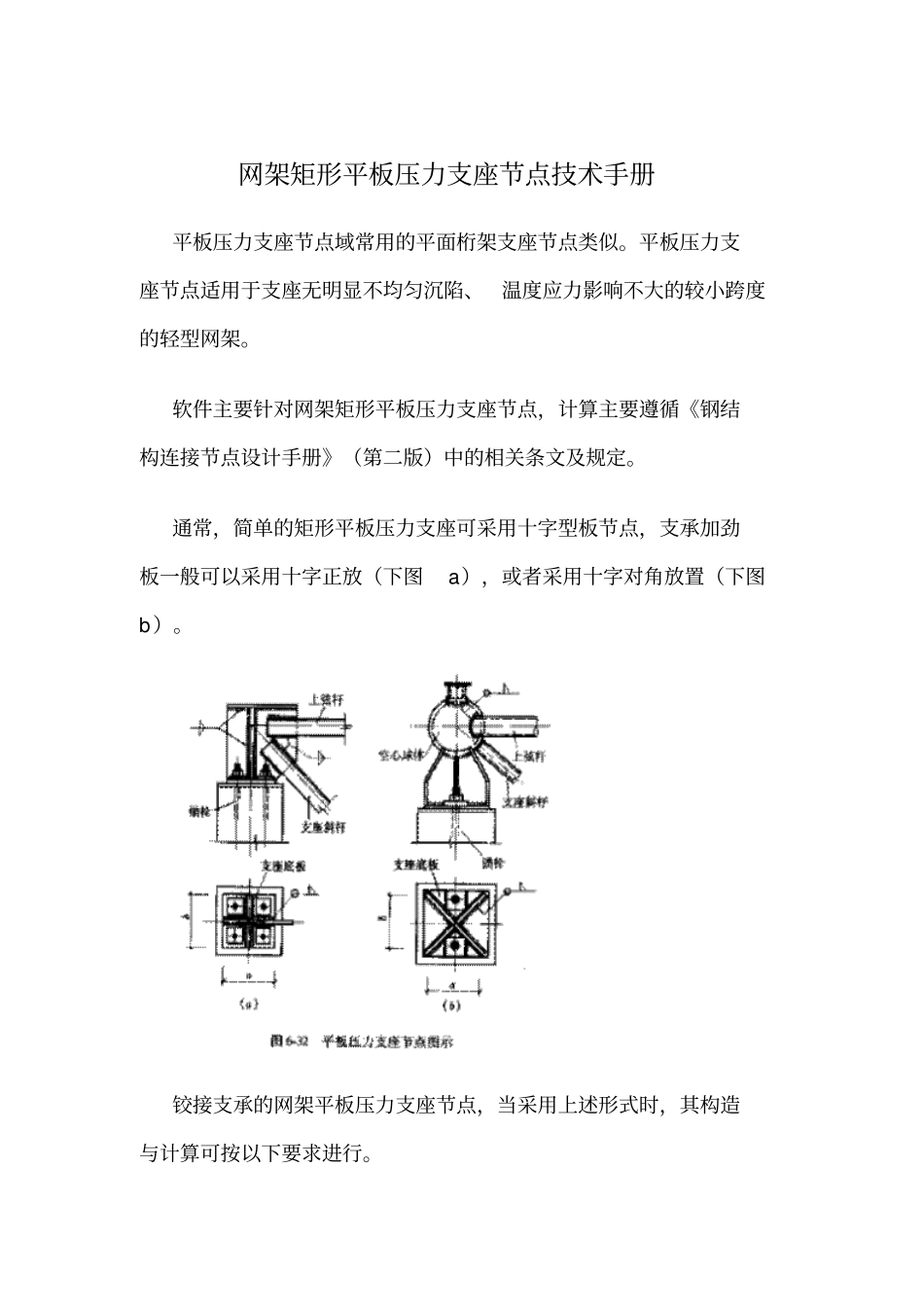

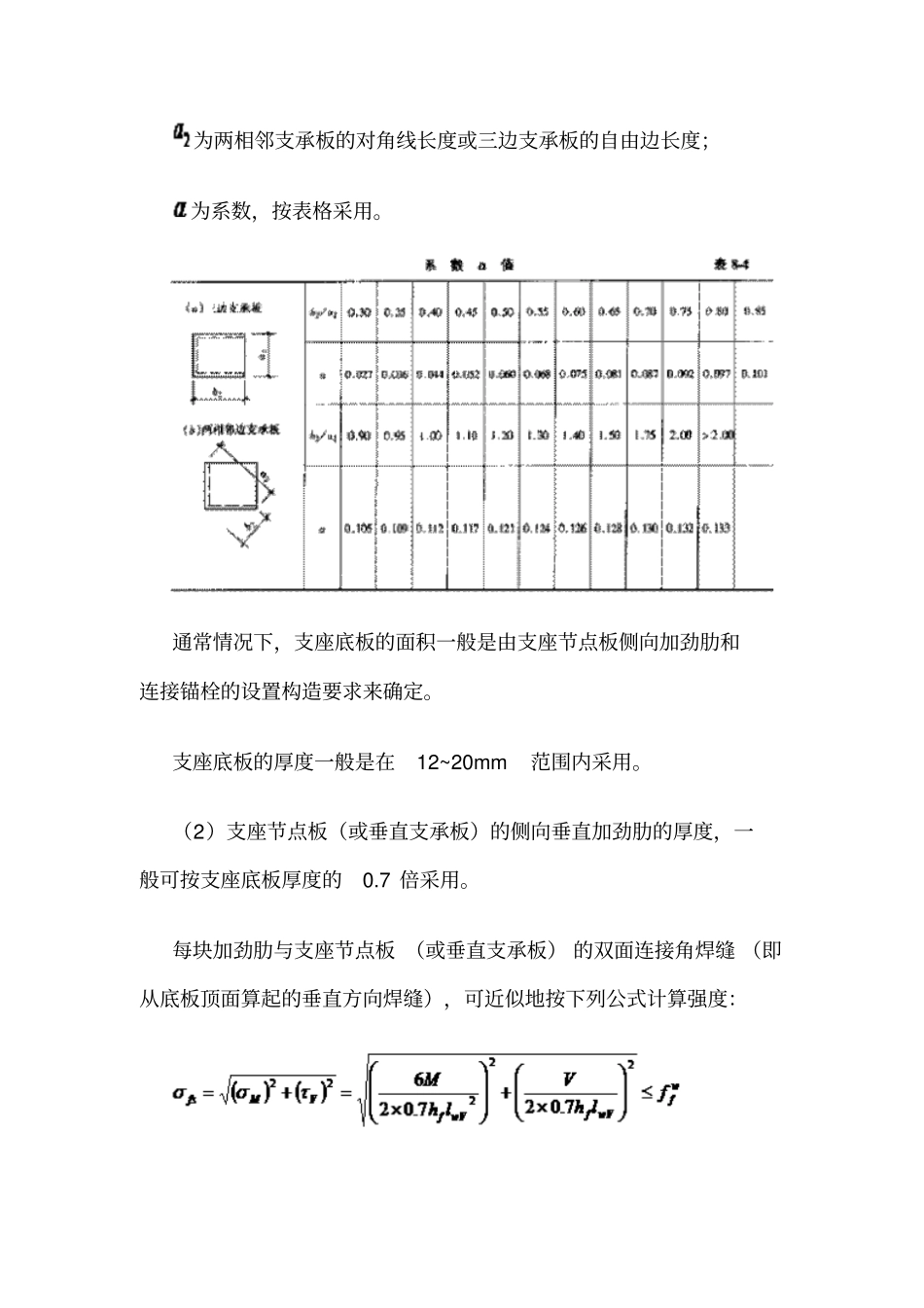

网架矩形平板压力支座节点技术手册平板压力支座节点域常用的平面桁架支座节点类似。平板压力支座节点适用于支座无明显不均匀沉陷、温度应力影响不大的较小跨度的轻型网架。软件主要针对网架矩形平板压力支座节点，计算主要遵循《钢结构连接节点设计手册》（第二版）中的相关条文及规定。通常，简单的矩形平板压力支座可采用十字型板节点，支承加劲板一般可以采用十字正放（下图a），或者采用十字对角放置（下图b）。铰接支承的网架平板压力支座节点，当采用上述形式时，其构造与计算可按以下要求进行。一：不考虑支座水平力产生的局部弯矩影响（1）支座底板的面积和厚度， 可按下列公式确定， 同时尚应满足构造上的要求。底板面积：底板厚度：参数说明：、为支座底板的宽度和长度；为支座垂直反力；为支座底板下混凝土轴心抗压强度设计值；为两相邻边或三边支承的矩形板，在支座底板下的混凝土分布反力作用下所产生的最大弯矩：为支座底板下的混凝土分布反力：为两相邻支承板的对角线长度或三边支承板的自由边长度；为系数，按表格采用。通常情况下，支座底板的面积一般是由支座节点板侧向加劲肋和连接锚栓的设置构造要求来确定。支座底板的厚度一般是在12~20mm范围内采用。（2）支座节点板（或垂直支承板）的侧向垂直加劲肋的厚度，一般可按支座底板厚度的0.7 倍采用。每块加劲肋与支座节点板 （或垂直支承板） 的双面连接角焊缝 （即从底板顶面算起的垂直方向焊缝），可近似地按下列公式计算强度：参数说明：为在偏心弯矩作用下垂直角焊缝的正应力；为在剪力作用下垂直角焊缝的剪应力；为偏心弯矩：；为剪力，按每块加劲板承受支座垂直反力的 1/4 计算确定：；为支座底板下混凝土轴心抗压强度设计值；为垂直加劲肋与支座节点板的垂直角焊缝的计算长度；为垂直加劲肋与支座底板的水平角焊缝的计算长度；为角焊缝的焊脚尺寸；为角焊缝抗拉、抗压和抗剪强度设计值，按下表确定：（3）支座底板与节点板 （或垂直支承板） 和垂直加劲肋的水平连接焊缝，一般是采用角焊缝， 焊脚尺寸可在 6~10mm的范围内采用；焊缝强度可近似地按下式计算：参数说明：为水平角焊缝的总计算长度。注：取角焊缝计算长度时，每条按实际长度减去。(4)网架支承支座与柱、或墙、或梁的连接，可采用锚栓连接，也可采用焊接连接。当采用锚栓连接时，一般是按构造要求设置，其直径最好是在 16~24mm范围内采用。锚栓在混凝土中的锚固长度一般不宜小于（不含弯钩）。...
