网络布线-双绞线制作原理与方法

网络布线-双绞线制作原理与方法_第1页
1/3

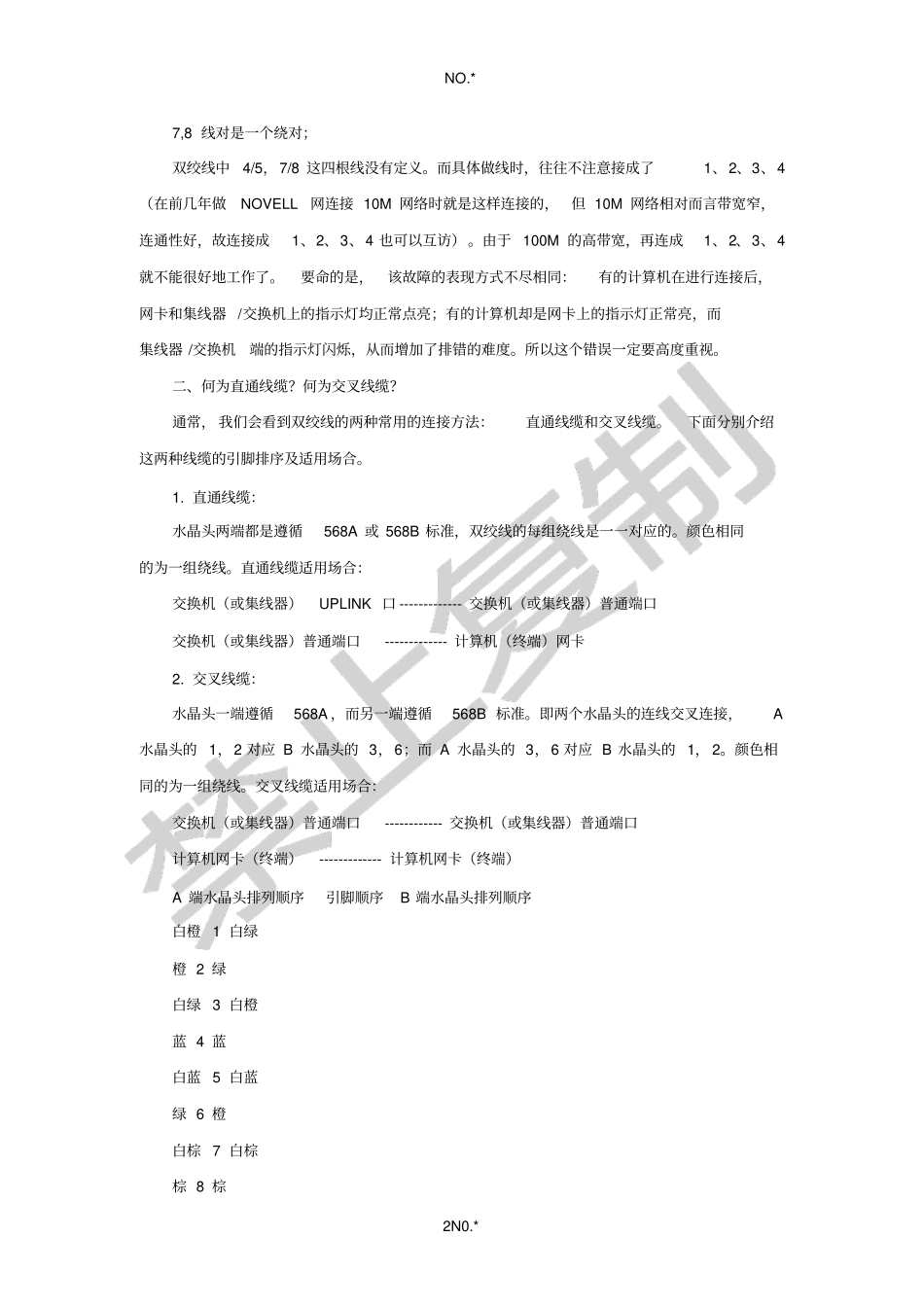

网络布线-双绞线制作原理与方法_第2页
2/3

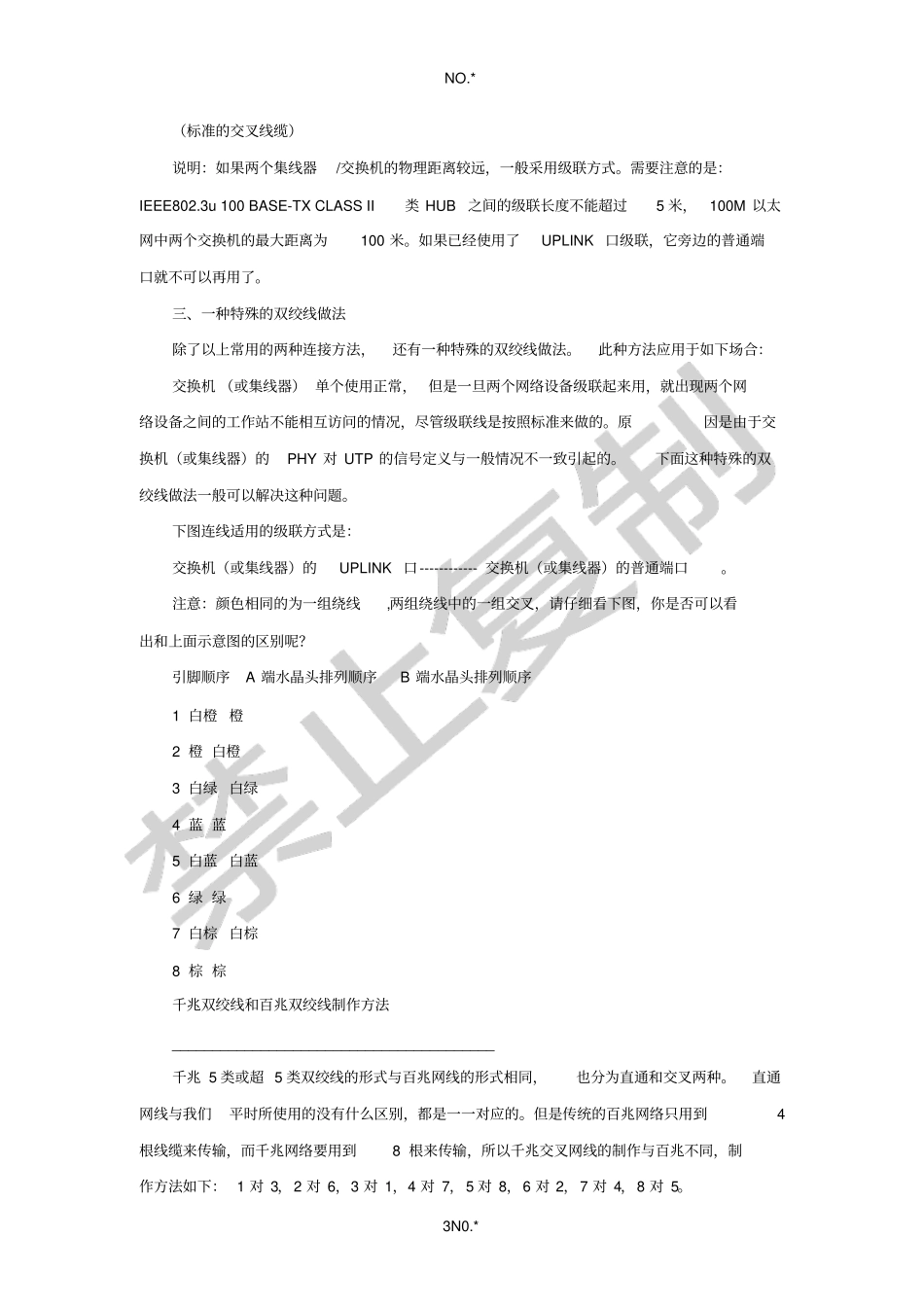

网络布线-双绞线制作原理与方法_第3页
3/3
NO.* 1N0.* 网络布线 -双绞线制作原理与方法网络布线中双绞线的制作方法一、关于双绞线做法的两种国际标准双绞线做法有两种国际标准,分别是EIA/TIA568A和 EIA/TIA568B 。下面我们首先来看看它们的连接方式,见下图:引脚顺序介质直接连接信号双绞线绕对的排列顺序1 TX+ (传输)白绿2 TX- (传输)绿3 RX+ (接收)白橙4 没有使用蓝5 没有使用白蓝6 RX- (接收)橙7 没有使用白棕8 没有使用棕引脚顺序介质直接连接信号双绞线绕对的排列顺序1 TX+ (传输)白橙2 TX- (传输)橙3 RX+ (接收)白绿4 没有使用蓝5 没有使用白蓝6 RX- (接收)绿7 没有使用白棕8 没有使用棕(EIA/TIA568A标准)(EIA/TIA568B标准)实际上标准接法EIA/TIA568A和 EIA/TIA568B二者并没有本质的区别,只是颜色上的区别 ,用户需要注意的只是在连接两个水晶头时必须保证:1,2 线对是一个绕对;3,6 线对是一个绕对;4,5 线对是一个绕对;NO.* 2N0.* 7,8 线对是一个绕对;双绞线中4/5,7/8 这四根线没有定义。而具体做线时,往往不注意接成了1、2、3、4(在前几年做NOVELL网连接 10M 网络时就是这样连接的,但 10M 网络相对而言带宽窄,连通性好,故连接成1、2、3、4 也可以互访)。由于 100M 的高带宽,再连成1、2、3、4就不能很好地工作了。要命的是,该故障的表现方式不尽相同:有的计算机在进行连接后,网卡和集线器 /交换机上的指示灯均正常点亮;有的计算机却是网卡上的指示灯正常亮,而集线器 /交换机端的指示灯闪烁,从而增加了排错的难度。所以这个错误一定要高度重视。二、何为直通线缆?何为交叉线缆?通常, 我们会看到双绞线的两种常用的连接方法:直通线缆和交叉线缆。下面分别介绍这两种线缆的引脚排序及适用场合。1. 直通线缆:水晶头两端都是遵循568A 或 568B 标准,双绞线的每组绕线是一一对应的。颜色相同的为一组绕线。直通线缆适用场合:交换机(或集线器)UPLINK 口 ------------- 交换机(或集线器)普通端口交换机(或集线器)普通端口------------- 计算机(终端)网卡2. 交叉线缆:水晶头一端遵循568A ,而另一端遵循568B 标准。即两个水晶头的连线交叉连接,A水晶头的 1,2 对应 B 水晶头的 3,6;而 A 水晶头的 3,6 对应 B 水晶头的 1, 2。颜色相同的为一组绕线。交叉线缆适用场合:交换机(或集线器)普通端口------------ 交换机(或集线器)普通端口计算机网卡(...
