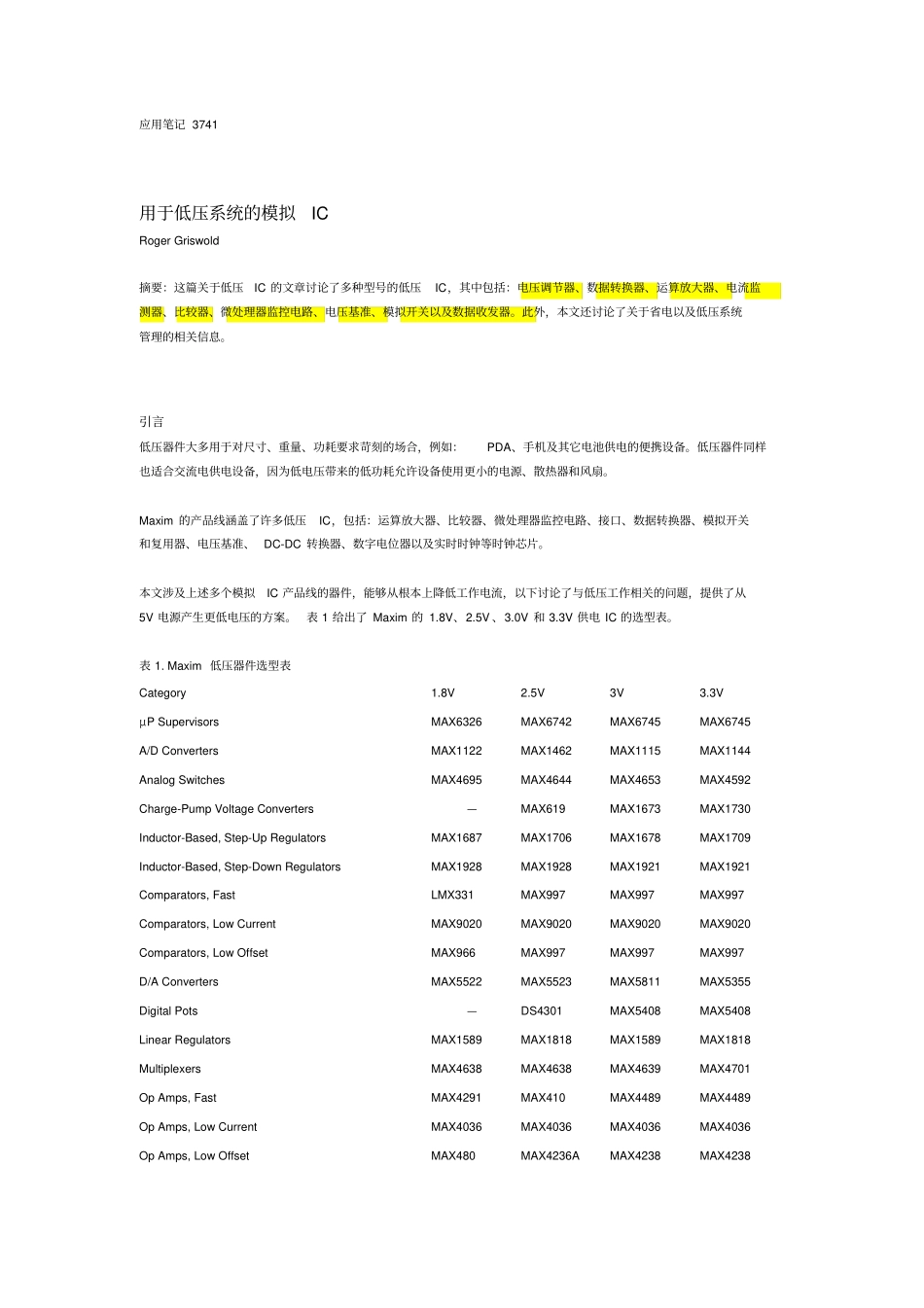

美信应用笔记374用于低压系统的模拟IC教材_第1页
1/14

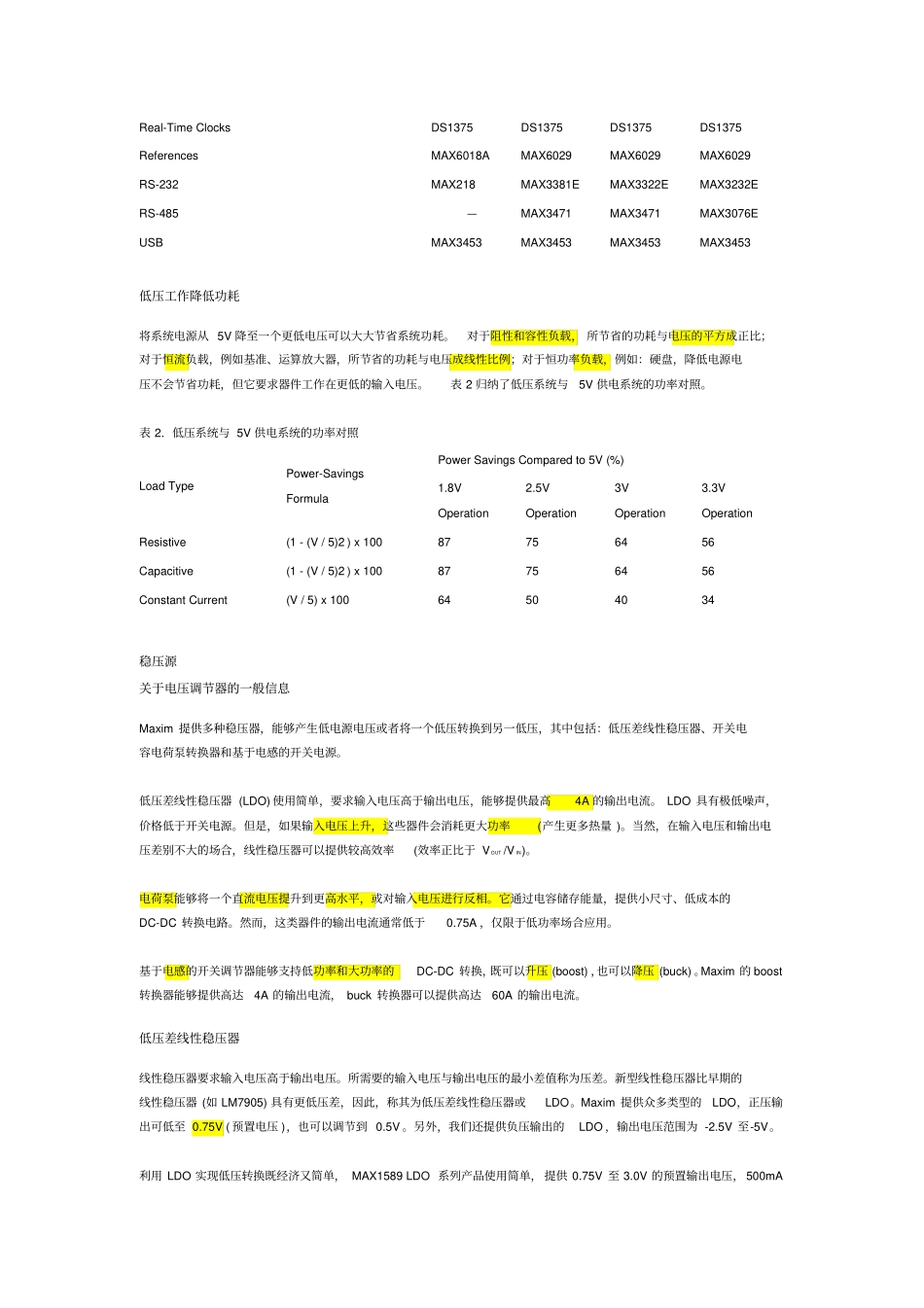

美信应用笔记374用于低压系统的模拟IC教材_第2页
2/14

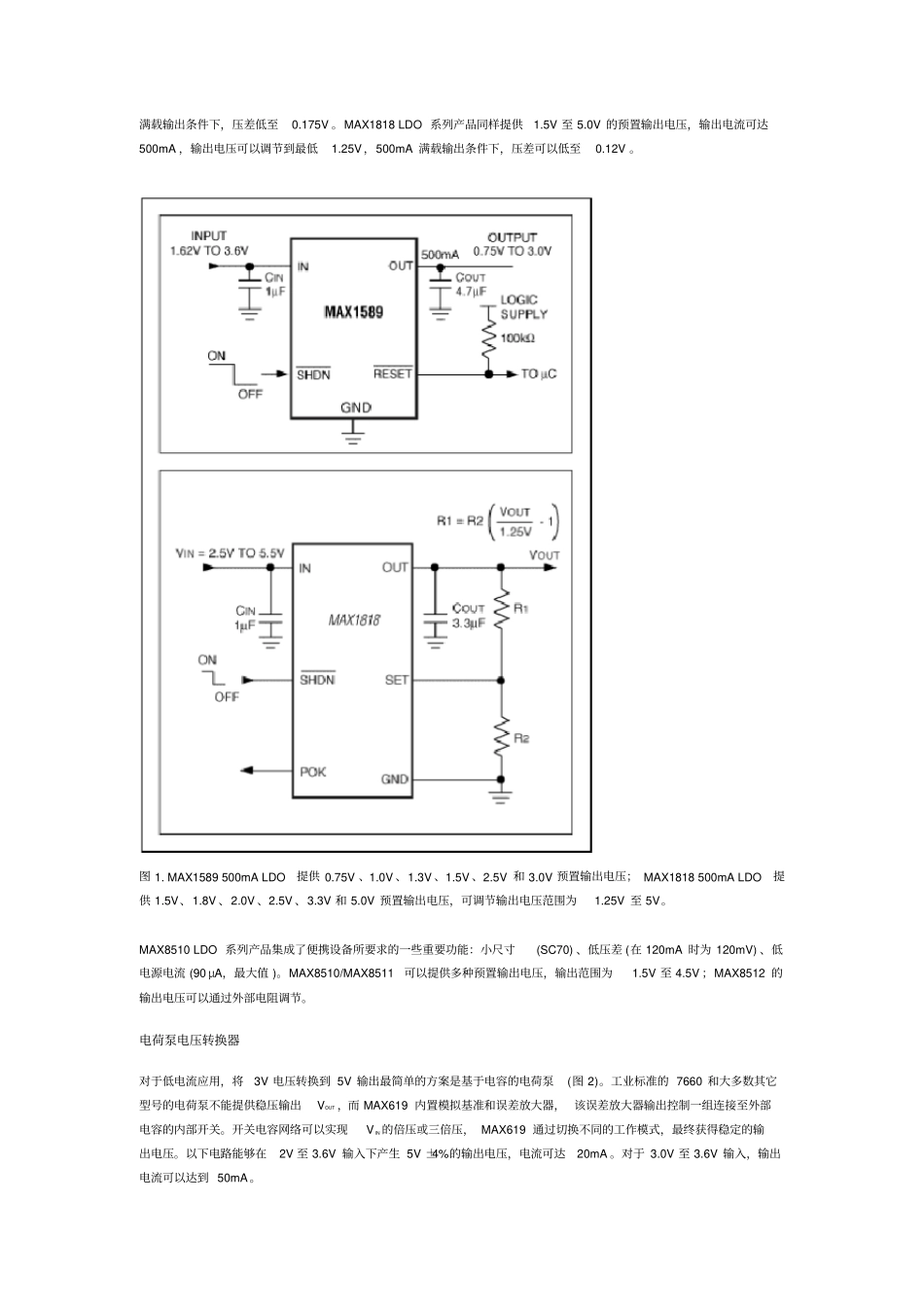

美信应用笔记374用于低压系统的模拟IC教材_第3页
3/14
应用笔记 3741 用于低压系统的模拟IC Roger Griswold 摘要:这篇关于低压IC 的文章讨论了多种型号的低压IC,其中包括:电压调节器、数据转换器、运算放大器、电流监测器、比较器、微处理器监控电路、电压基准、模拟开关以及数据收发器。此外,本文还讨论了关于省电以及低压系统管理的相关信息。引言低压器件大多用于对尺寸、重量、功耗要求苛刻的场合,例如:PDA、手机及其它电池供电的便携设备。低压器件同样也适合交流电供电设备,因为低电压带来的低功耗允许设备使用更小的电源、散热器和风扇。Maxim 的产品线涵盖了许多低压IC,包括:运算放大器、比较器、微处理器监控电路、接口、数据转换器、模拟开关和复用器、电压基准、 DC-DC 转换器、数字电位器以及实时时钟等时钟芯片。本文涉及上述多个模拟IC 产品线的器件,能够从根本上降低工作电流,以下讨论了与低压工作相关的问题,提供了从5V 电源产生更低电压的方案。表 1 给出了 Maxim 的 1.8V、2.5V 、3.0V 和 3.3V 供电 IC 的选型表。表 1. Maxim 低压器件选型表Category 1.8V 2.5V 3V 3.3V μP Supervisors MAX6326 MAX6742 MAX6745 MAX6745A/D Converters MAX1122 MAX1462 MAX1115 MAX1144Analog Switches MAX4695 MAX4644 MAX4653 MAX4592Charge-Pump Voltage Converters —MAX619 MAX1673 MAX1730Inductor-Based, Step-Up Regulators MAX1687 MAX1706 MAX1678 MAX1709Inductor-Based, Step-Down Regulators MAX1928 MAX1928 MAX1921 MAX1921Comparators, Fast LMX331 MAX997 MAX997 MAX997Comparators, Low Current MAX9020 MAX9020 MAX9020 MAX9020Comparators, Low Offset MAX966 MAX997 MAX997 MAX997D/A Converters MAX5522 MAX5523 MAX5811 MAX5355Digital Pots —DS4301 MAX5408 MAX5408Linear Regulators MAX1589 MAX1818 MAX1589 MAX1818Multiplexers MAX4638 MAX4638 MAX4639 MAX4701Op Amps, Fast MAX4291 MAX410 MAX4489 MAX4489Op Amps, Low Current MAX4036 MAX4036 MAX4036 MAX4036Op Amps, Low Offset MAX480 MAX4236A MAX4238 MAX4238Real-Time Clocks DS1375 DS1375 DS1375 DS1375References MAX6018A MAX6029 MAX6029 MAX6029RS-232 MAX218 MAX3381E MAX3322E MAX3232ERS-485 —MAX3471 MAX3471 MAX3076EUSBMAX3453MAX3453MA...
