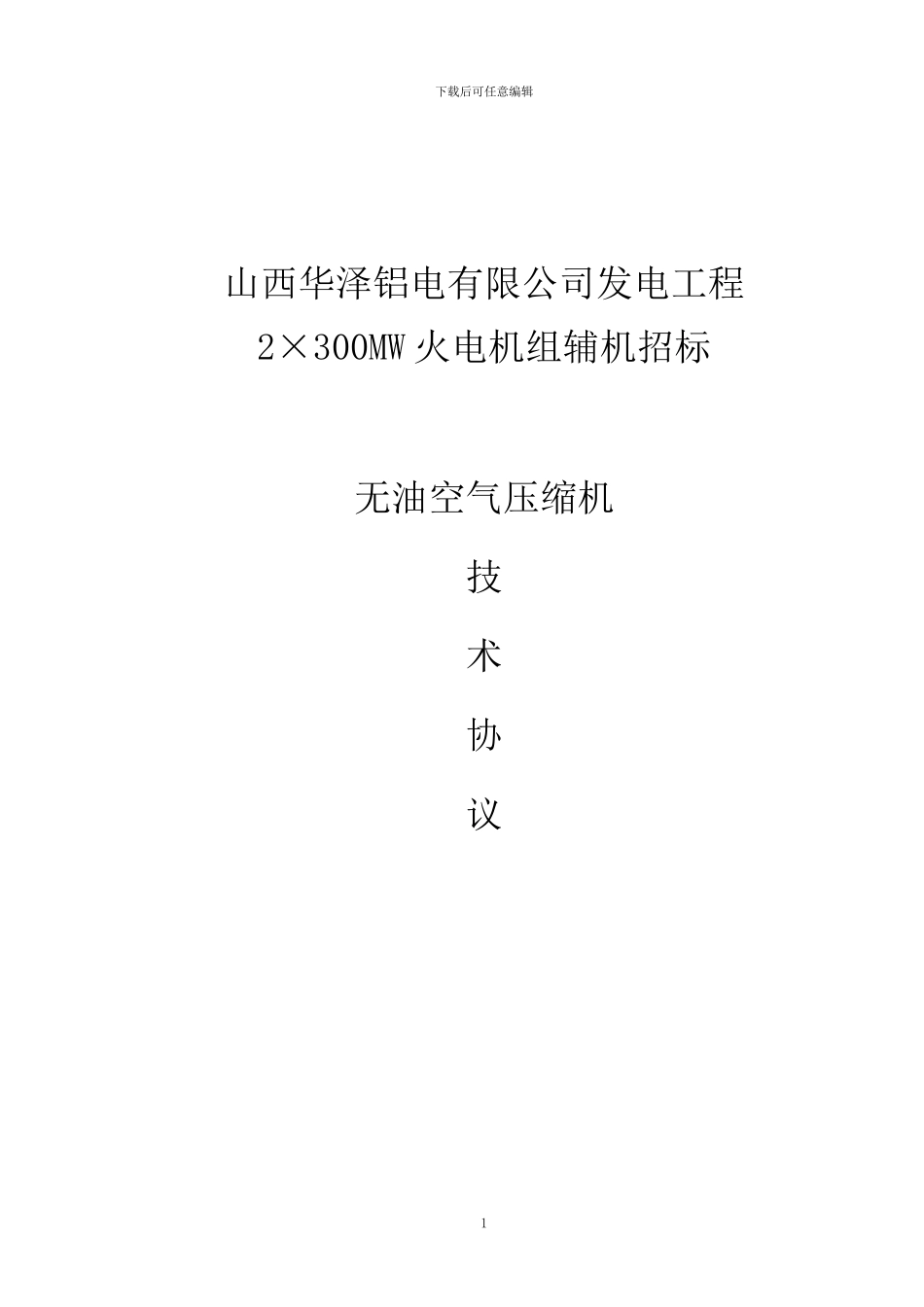

河津空压机技术协议

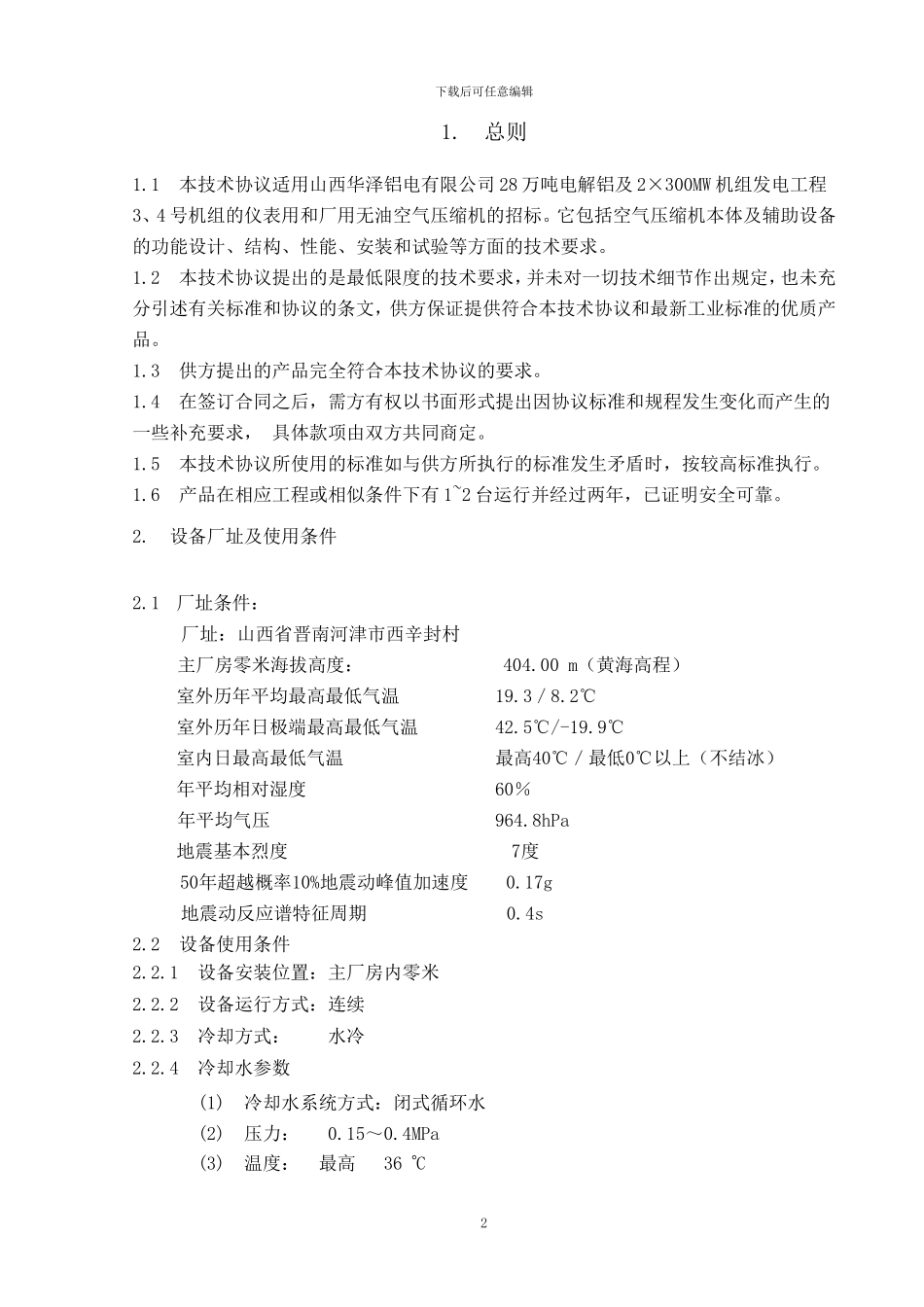

下载后可任意编辑山西华泽铝电有限公司发电工程2×300MW 火电机组辅机招标无油空气压缩机技术协议1下载后可任意编辑1. 总则1.1 本技术协议适用山西华泽铝电有限公司 28 万吨电解铝及 2×300MW 机组发电工程3、4 号机组的仪表用和厂用无油空气压缩机的招标。它包括空气压缩机本体及辅助设备的功能设计、结构、性能、安装和试验等方面的技术要求。1.2 本技术协议提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和协议的条文，供方保证提供符合本技术协议和最新工业标准的优质产品。1.3 供方提出的产品完全符合本技术协议的要求。1.4 在签订合同之后，需方有权以书面形式提出因协议标准和规程发生变化而产生的一些补充要求， 具体款项由双方共同商定。1.5 本技术协议所使用的标准如与供方所执行的标准发生矛盾时，按较高标准执行。1.6 产品在相应工程或相似条件下有 1~2 台运行并经过两年，已证明安全可靠。2. 设备厂址及使用条件2.1厂址条件：厂址：山西省晋南河津市西辛封村主厂房零米海拔高度： 404.00 m（黄海高程）室外历年平均最高最低气温 19.3／8.2℃室外历年日极端最高最低气温 42.5℃/-19.9℃室内日最高最低气温 最高40℃／最低0℃以上（不结冰）年平均相对湿度 60％年平均气压 964.8hPa地震基本烈度 7度50年超越概率10%地震动峰值加速度 0.17g地震动反应谱特征周期 0.4s2.2 设备使用条件2.2.1 设备安装位置：主厂房内零米2.2.2 设备运行方式：连续2.2.3冷却方式： 水冷2.2.4冷却水参数(1) 冷却水系统方式：闭式循环水(2) 压力： 0.15～0.4MPa(3) 温度： 最高 36 C2下载后可任意编辑3.0 空气压缩机选型型式：无油润滑空气压缩机型号：ZR132-10额定排气量：≥20Nm3/min额定排气压力：≥0.8MPa(g)供气温度：≤45℃冷却水耗量： 12t/h.台噪声值：距设备外壳一米处＜85dB(A)台数：4 台4.0 技术要求4.1 螺杆式空气压缩机 具有振动小、噪音低、效率高，它同附属设备一起，安装在底架上组成一个动力、控制为一体的完整空气压缩机箱式机组。压缩机主机、油过滤器及电脑控制系统等关键部件采纳进口设备。4.2 空气压缩机本体为直接传动式，以一联轴器将电动机与主机连接在一起，固定安装于空气压缩机房，联轴器安装保护罩。4.3 空气压缩机采纳水冷方式，冷却水采纳闭式循环水4.4 空压机的油箱装有油位指示计，空气管路上设置安全阀、泄放阀、压力维持阀等。安全阀的...
